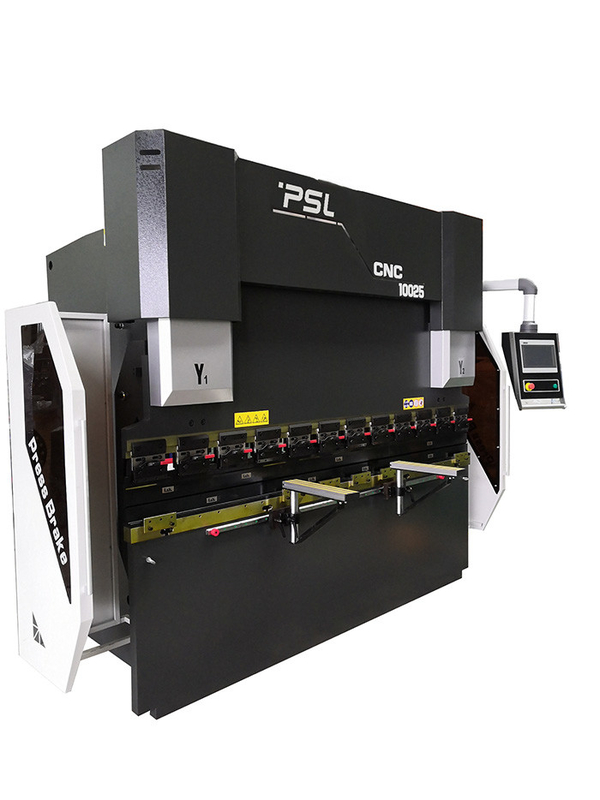

135T 10ft 전기도금한 것 수력 판 구부림 기계 CNC 판 재료 만곡기

135T 10ft 전기 유압 동기화 CNC 프레스 브레이크 박판 금속 자동판매기







기본 매개변수 :

연속물 부정.	이름	유닛	HPE135/3100
1-	압력	나트	1350
2-	Max.bending 길이	밀리미터	3100
3-	프레임 사이의 거리	밀리미터	2600
4-	맥스 개방 높이	밀리미터	500
5-	램 스트로크	밀리미터	200
6-	흡입구 깊이	밀리미터	400
7-	접근속력	초 밀리미터 /	150
8	동작 속도	초 밀리미터 /	10
9	역행정 속도	초 밀리미터 /	110
10	Y1, Y2 주축 정확성	밀리미터	0.02
11	X-축 역행정 제한기 타격	밀리미터	600
13-	공작물 곧음	밀리미터 / Ｍ	≤0.03
14-	Ｘ와 Ｒ 주축 정확도	밀리미터 / Ｍ	0.05
15-	고정된 앞쪽 아암	PC	2
16-	역행정 제한기 손가락	PC	3
17-	V-주축 크라우닝	기계적 크라우닝
18-	CNC 제어축	Y1, Y2, X,R,+V
19-	주전동기출력	kw	11
20-	CNC 시스템	DELEM DA53T
21	기계의 길이	밀리미터		4200
22	기계의 폭	밀리미터		2100
23	기계의 높이	밀리미터		2570
24	중량의 기계	킬로그램		8700





기본 구성 :





부정	이름	모델 / 제품
1	CNC 시스템	DA58T,DA66T 제어기인 네덜란드 델엠 DA53T
2	일렉트릭스	프랑스 슈나이더전력
3	백게이지	볼 스크류 + 선 안내원 ; 선 안내원에 계속 나아가는 3-4sets의 손가락
4	메인 모터	서보 모터 에스툰 또는 VEICHI
5	서보 모터	난징 에스툰
6	서보 드라이버	난징 에스툰
7	페달 스위치	KACON, 대한민국
8	밀봉 링	BAUSER와 Busak+Shamban, 독일

9	유압 시스템	렉스로스, 독일
10	오일 펌프	독일 ALLEAD 고성능 & 저소음 내부 기어 펌프 오일 펌프
11	오일관 연결기	독일 EMB
12	상단 툴과 V-다이	한쌍의 표준 상단 툴과 Ｖ 다이
13	백게이지	대만 히윈 볼 스크류와 선형 가이드 레일
14	유압원통	중국 다이펑
15	빠른 클램핑	중국 브랜드
16	전환 배상	기계적 배상 / 크라우닝 테이블

17	거슬리는 통치자	이탈리아 GIVI
18	기준 축심	4 +1(Y1, Y2, X,R,+V )



프린시페와 기계의 기능 :



● 골조는 강철 시트 용접 구조체, 좌우 집으로 만들어집니다, 작업 테이블과 실린더 베이스가 전체 골조 안으로 용접됩니다. 용접된 후, 내부 응력이 템퍼링에 의해 제거되어서 전체 강철은 강하고 안정이 좋습니다.



빨리 더 효율적이고 정확한 ● 고주파 유압 제어 기술.



● CNC 프레스 브레이크에 관한 역행정 제한기는 표준 2 손가락 역행정 제한기 시스템을 가져옵니다, 복잡하 에 관해 모양이 부분으로 일합니다, 4 또는 5명의 손가락 백이 당신의 초로우즈를 위해 다이가 이용 가능한 시스템과 상응하 측정합니다.



● 프레스 브레이크, CNC 시스템에 대한 박판 금속 데이터를 입력하기 위해 일치하는 것 모든 제조 공정에 있는 제품 각의 균일한 길이를 만드는 테이블 전환 보상을 산정하고 자동적으로 조정할 수 있습니다.



● 후방 스톱퍼의 거리와 높이와 Ram의 타격은 CNC 시스템에 의해 제어되며, 그것이 편리하고 빠릅니다.



● 유압원통은 퀀칭되고 템퍼링된 만들어지는 것으로서의, 최상 조건과 미분체인과 그리고 나서 경질 크롬 도금과 다른 과정을 얻기 위해 전체 유동화로 기계화되었습니다.  마침내 어셈블엘리 밀봉 링, 고객 서비스에서 오일 누출의 현상의 수입.



● 유압 시스템은 송유관의 설치를 감소시키기 위해 석유 도로의 통합된 유압 시스템을 도입합니다.



● 기계적인 편향 배상의 사용은 획일적 완전장 제조 공정에 있는 제품에 대한 접근을 허용합니다. 어느 것이 테이블을 만들 수 있는지 발생합니다 이상적 철곡면, 슬라이더와 상대적 위치들을 보증하는 것 변하지 않은 채로 유지하는 상대적 운동과 형식.









주요 부문에 대한 도입 :



--네덜란드 델엠 DA-53T 시스템 특징 :



DA-50T-series는 델엠 그래픽 터치 스크린 유저 인터페이스를 기반으로 가장 쉬운 컴퓨터수치제어프로그래밍을 제공합니다. 새로운 맹약 DA-53T는 동시 프레스 브레이크를 위한 기술 수준 완전한 터치 제어 해결책을 추가합니다.

이 제어판 기반을 둔 통제, 최고 4까지 감원을 제어할 수 있는 표준은 상자에서 통합되는 것뿐만 아니라 선택적 펜뒤랜트 암 하우징에서 사용될 수 있습니다. 공업적 등급 다중 터치 기술로, 그것의 10.1 " 대형 화면 고해상도 컬러 TFT는 증명된 델엠 사용자 인터페이스에 대한 접근을 허용합니다. 그것은 제품 프로그래밍과 생산 실적 사이에 직접적 핫-키 터치 네비게이션을 가능하게 합니다. 전체 애플리케이션 전체에 걸쳐 최적화된 인체 공학을 제공하면서, 필요한 곳에서 기능은 위치합니다.

생산 작업 sequence.USB 인터페이싱이 가능하게 하는 굴곡이 빠르고 쉬운 프로그램으로 최소 한도로 감소되는 기계 조정과 시험은 USB 메모리 스틱을 사용하여 제품과 도구 백업을 금식시킵니다.

표준 기계 함수 조절은 Y1-Y2, Ｘ, R-주축과 크라우닝입니다. 두번째 역행정 제한기 주축은 또한 Z 축으로 설정될 수 있습니다.



DA-53T 특징 :

Ｌ 핫-키 터치 네비게이션

Ｌ 10.1 " 고해상도 컬러 TFT

4 감원 (Y1에 위로 Ｌ, Y2 + 2 보조. 감원)

Ｌ 크라우닝 제어

Ｌ 도구 / 자료 / 생산 라이브러리

Ｌ 서보기구와 주파수 인버터 제어

오픈-루프 밸브와 더불어 폐-루프를 위한 Ｌ 진보적 Y-축 제어 알고리즘.

Ｌ 탠뎀링크 (선택)

Ｌ USB 메모리 스틱 인터페이싱

Ｌ Profile-53TL 오프라인 소프트웨어





-- 독일 렉스로스 유압 시스템 :















-- 독일 BAUSER와 Busak+Shamban 밀봉

강한 분출 방지 능력이 벌어집니다

밀봉은 구겨지거나 플립되었지 않을 것입니다

좋은 마모 방지와 쉬운 조립체



잘 새지 않습니다













-- GIVI 센서 통치자

CNC 프레스 브레이크는 폐-루프 전기 유압 서보 제어를 완전히 사용합니다,

램위치 신호는 양측 센서 지도자의 CNC 시스템에 대한 피드백일 수 있습니다,



그리고 나서 시엔시 컨트롤러 DA58T는 동시에 일어나는 밸브의 개구 사이즈를 바꿈으로써 석유 유동량을 조정합니다

작업대의 평행 상태를 유지하는 똑같은 수준 위의 램 Y1, Y2 운영이 이로써 제어됩니다.









-- 기계적 크라운링 테이블

• 더 로컬 전환 보상기구는 기계적인 간섭 테이블 보상 구조를 사용합니다. 시엔시 컨트롤러 자동 계산 제어.
• 각 그룹은 다른 경사와 3 차원 만곡 표면의 여러 그룹으로 구성됩니다. 보상 곡선은 매우 자동판매기의 기계 가공 정확도를 향상시키는 슬라이드 플레이트의 변형 곡선에 더 가깝습니다.







-- 백게이지

● x 축은 볼 스크류를 통해 서보 모터에 의해 구동했습니다

● Ｒ 주축은 볼 스크류를 통해 서보 모터에 의해 구동했습니다

● 대만 HIWIN 볼 스크류와 라이너 가이드

● 모든 서보기구는 자동차로 나릅니다

손가락의 위치를 조정하는 ● 설명서









-- 빠른 클램핑이 쉽게 상단 툴을 고칩니다









--한쌍의 표준 상단 툴과 이중 Ｖ 다이 (아마다 방식)

재료 : 42CrMo 또는 주문 제작됩니다

전체적 담금질 공정, 높은 견고성과 좋은 마모 방지.

(주문 제작된) 이중 Ｖ 다이 V8,V12,V16











-- 믿을 만한 전기 시스템

• 전기 시스템은 프랑스 쉐나이더입니다
• 고급 품질 전기 시스템을 보증하기 위해 방진의 상자를 갖춥니다
• 고급 품질 서보 모터 운전자, 문과 전원차단을 엽니다.
