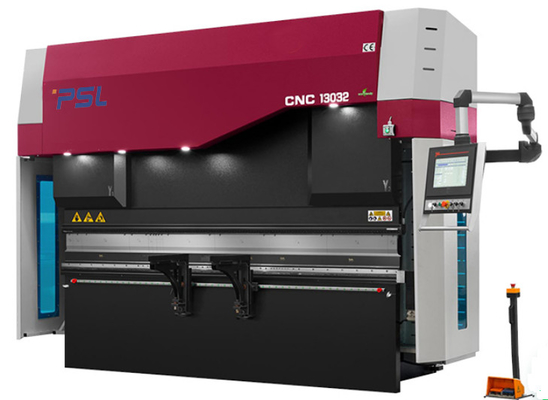

제어된 액압 프레스 펌프를 위한 250 톤 10 피트 Cnc 서보 프레스 브레이크



펌프는 두배 서보 기구에 의한 CNC 프레스 브레이크 자동판매기를 제어했습니다





기계에 대한 애플리케이션 도입 :





1, CNC 프레스 브레이크의 구조 :
1) 철골 용접된 구조를 완료하세요 ; Ｌ 영원과 옳은 집, 작업 테이블과 실린더 베이스는 전체 프레임 안으로 용접됩니다.

2) 용접된 후, 내부 응력은 템퍼링에 의해 제거되고 따라서 전체 강철이 강하고 안정입니다.
2) 기계 틀과 벤딩 정확성의 신뢰성과 강도를 보증하기 위한 ANSYS 유한 요소 분석 소프트웨어.



2, 제어하기 위한 CNC 시스템 :

1) 백게이지 방해물의 모든 활동 (운영하는 X,R,Z 감원) ;

2) Ram의 타격은 제어됩니다



3) 두개의 수력 서보 장치에서 유압 시스템 유동화와 압력

4) 전환 배상의 조정

DA58T의 특징



3, 유압 시스템 :
1) 렉스로스 독일로부터 수입된 통합 제어 시스템 ;
2) 서보 기구에 의한 주요 motors+pumps+valves 이사회와 2 오일 탱크가 개별적으로 두 시에드스 실린더스를 운전합니다 ;

3) 송유관의 시설을 감소시키시오 그러면 더 적은 석유는 사용되고 오일 온도가 낮게 여러해입니다 ;
4) 운전 안정성과 더 좋은 출현을 보장하세요.





4, 두 주요 유압원통 :
1) 닫힌 루프 제어 모드 : 독일 서보기구는 이사회와 수입된 거슬리는 통치자를 밸브를 답니다 ;

2) 빨리 더 효율적이고 정확한 고주파 유압 제어 기술.
3) 완전히 기계를 만곡시키는 전통적 기계 정지와 다릅니다 ;
4) 배치하고 구부러지는 글라이드의고 정밀도 ;


5, 역행정 제한기 방해물 :
1) 스토핑 정확성을 보증하기 위한 고급 품질 볼 스크류와 선 안내원.
2) 더 기능적 다중 축 블로킹은 고객의 요구조건에 따라 이용 가능합니다.

3) 선 안내원에 탑재된 손가락의 기준 2 세트는 역행정 제한기 빔에 설치했습니다, 복잡하 에 관해 모양이 부분으로 일합니다, 4 또는 5명의 손가락 백이 당신의 초로우즈를 위해 다이가 이용 가능한 시스템과 상응하 측정합니다.



-- 백게이지 방해물,

● x 축은 서보 모터에 의해 구동했습니다

● Ｒ 주축은 서보 모터에 의해 구동했습니다

● Z1,Z2 감원 (손가락 1과 2)는 서보 모터 (옵션널)에 의해 구동했습니다

● Z3,Z4 감원은 굽힘 (옵션널) 동안 강철판 팔로우업을 지원하기 위해 서보 모터에 의해 구동했습니다

● 모든 감원은 서보 모터에 의해 구동했습니다







6, 신체 양측 :
1) Ｃ 형상판은 양쪽에 적합해집니다 ;
2) 고 정밀도 회절격자 통치자는 Ｃ 형상판과 Ram 사이에 고쳐집니다 ;
3) 굽힘 동안 기계 본체의 왜곡에서 비롯되어 벤딩 정확성에 미치는 영향을 회피하세요.

-- GIVI 회절격자 통치자

CNC 프레스 브레이크는 폐-루프 전기 유압 서보 제어를 완전히 사용합니다,

램위치 신호는 양측 센서 지도자의 CNC 시스템에 대한 피드백일 수 있습니다,

그리고 나서 시엔시 컨트롤러 DA66T는 동시에 일어나는 밸브의 개구 사이즈를 바꿈으로써 석유 유동량을 조정합니다

작업대의 평행 상태를 유지하는 똑같은 수준 위의 램 Y1, Y2 운영이 이로써 제어됩니다.





7, 기계적 크라운링 컴페네이션 테이블

CNC 시스템에서, 플레이트 두께와 길이 매개변수는 입력되고 CNC 시스템이 자동적으로 전환 보상을 수행할 것입니다.







기계 위의 8, 표준 상단 툴과 이중 Ｖ 다이 (아마다 방식)

재료 : 42CrMo

전체적 담금질 공정, 높은 견고성과 좋은 마모 방지.

(주문 제작된) 한 개이거나 두배 V-다이 V8,V12,V16









9, 독일 BAUSER와 Busak+Shamban 원통 인장









10, 믿을 만한 전기 시스템

• 전기 구성품 (중계기, 콘택터들) 프랑스 쉐나이더
• 방진의 상자 성적 IP54가 고급 품질 전기 시스템을 보증합니다
• 오픈 도어와 전원차단의 기능

• 고급 품질 에스툰 서보 모터 운전자







11, 레이저 안전 가딩
