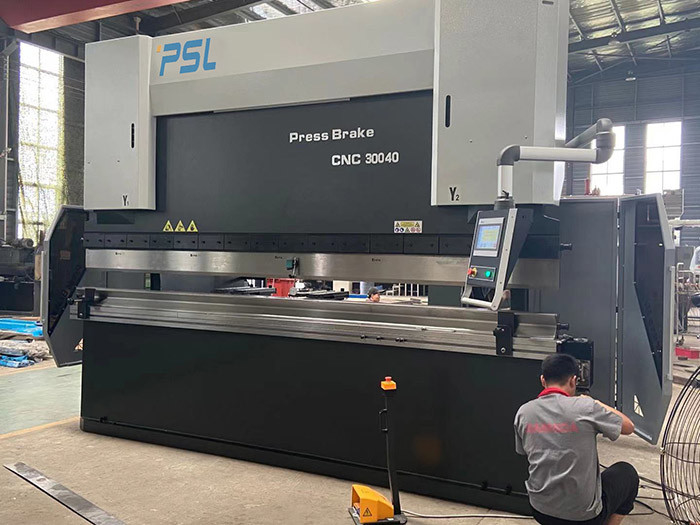

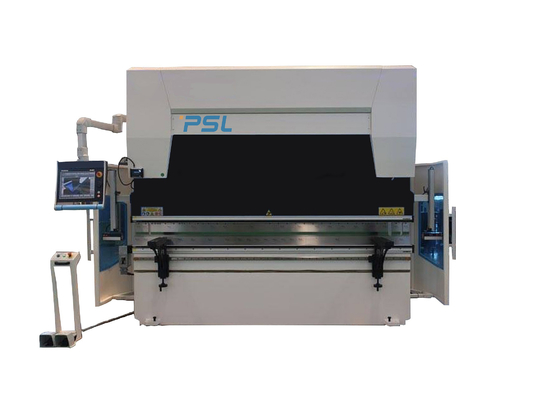

전기 유압 싱크로. CNC 프레스 브레이크 판 구부림 기계 서보 기구에 의한 메인 모터

전기 유압 동기화 CNC 프레스 브레이크 판 구부림 기계 서보 기구에 의한 메인 모터





프린시페와 기계의 기능 :



● 골조는 강철 시트 용접 구조체, 좌우 집으로 만들어집니다, 작업 테이블과 실린더 베이스가 전체 골조 안으로 용접됩니다. 용접된 후, 내부 응력이 템퍼링에 의해 제거되어서 전체 강철은 강하고 안정이 좋습니다.



빨리 더 효율적이고 정확한 ● 고주파 유압 제어 기술.



● CNC 프레스 브레이크에 관한 역행정 제한기는 표준 2 손가락 역행정 제한기 시스템을 가져옵니다, 복잡하 에 관해 모양이 부분으로 일합니다, 4 또는 5명의 손가락 백이 당신의 초로우즈를 위해 다이가 이용 가능한 시스템과 상응하 측정합니다.



● 프레스 브레이크, CNC 시스템에 대한 박판 금속 데이터를 입력하기 위해 일치하는 것 모든 제조 공정에 있는 제품 각의 균일한 길이를 만드는 테이블 전환 보상을 산정하고 자동적으로 조정할 수 있습니다.



● 후방 스톱퍼의 거리와 높이와 Ram의 타격은 CNC 시스템에 의해 제어되며, 그것이 편리하고 빠릅니다.



● 유압원통은 퀀칭되고 템퍼링된 만들어지는 것으로서의, 최상 조건과 미분체인과 그리고 나서 경질 크롬 도금과 다른 과정을 얻기 위해 전체 유동화로 기계화되었습니다.  마침내 어셈블엘리 밀봉 링, 고객 서비스에서 오일 누출의 현상의 수입.



● 유압 시스템은 송유관의 설치를 감소시키기 위해 석유 도로의 통합된 유압 시스템을 도입합니다.



● 기계적인 편향 배상의 사용은 획일적 완전장 제조 공정에 있는 제품에 대한 접근을 허용합니다. 어느 것이 테이블을 만들 수 있는지 발생합니다 이상적 철곡면, 슬라이더와 상대적 위치들을 보증하는 것 변하지 않은 채로 유지하는 상대적 운동과 형식.







기본 구성 :





부정	이름	모델 / 제품
1	CNC 시스템	DA58T,DA66T 제어기인 네덜란드 델엠 DA53T
2	일렉트릭스	프랑스 슈나이더전력
3	백게이지	볼 스크류 + 선 안내원 ; 선 안내원에 계속 나아가는 3-4sets의 손가락
4	메인 모터	서보 모터 에스툰 또는 VEICHI
5	서보 모터	난징 에스툰
6	서보 드라이버	난징 에스툰
7	페달 스위치	KACON, 대한민국
8	밀봉 링	BAUSER와 Busak+Shamban, 독일

9	유압 시스템	렉스로스, 독일
10	오일 펌프	독일 ALLEAD 고성능 & 저소음 내부 기어 펌프 오일 펌프
11	오일관 연결기	독일 EMB
12	상단 툴과 V-다이	한쌍의 표준 상단 툴과 Ｖ 다이
13	백게이지	대만 히윈 볼 스크류와 선형 가이드 레일
14	유압원통	중국 다이펑
15	빠른 클램핑	중국 브랜드
16	전환 배상	기계적 배상 / 크라우닝 테이블

17	거슬리는 통치자	이탈리아 GIVI
18	기준 축심	4 +1(Y1, Y2, X,R,+V )



주요 부문에 대한 도입 :



--네덜란드 델엠 DA-58T 시스템 특징 :





DA-58T 특징 :



2D 그래픽 터치 스크린 프로그래밍

15 " 고해상도 컬러 TFT

• 굴곡 연속 계산
• 크라운링 제어
• 서보기구와 주파수 인버터 제어
• 오픈-루프 밸브와 더불어 폐-루프를 위한 진보적 Y-축 제어 알고리즘.
• USB, 주변적 인터페이싱
• 프로파일-T 오프라인 소프트웨어



DA-58T 기술 데이터
표준
디스플레이	컬러 LCD 디스플레이
타입	15 " TFT,고 휘도
결의안	1024 Ｘ 768 화소, 32개 비트 컬러
터치 센서	가득 찬 터치 스크린 제어 (PCT-터치)
백라이트	이끌립니다
기억 용량	1 GB
제품과 도구 메모리	256MB
교환할 수 있는 메모리	USB 플래시 메모리 드라이브
오프라인 소프트웨어	Profile-58TL





-- 독일 렉스로스 유압 시스템 :













-- 독일 EMB 조인트

절묘한 형태

좋은 밀착도

큰 유동화

저압 손실량

어떤 오일 누출.













-- 독일 BAUSER와 Busak+Shamban 밀봉

강한 분출 방지 능력이 벌어집니다

밀봉은 구겨지거나 플립되었지 않을 것입니다

좋은 마모 방지와 쉬운 조립체



잘 새지 않습니다













-- GIVI 센서 통치자

CNC 프레스 브레이크는 폐-루프 전기 유압 서보 제어를 완전히 사용합니다,

램위치 신호는 양측 센서 지도자의 CNC 시스템에 대한 피드백일 수 있습니다,



그리고 나서 시엔시 컨트롤러 DA58T는 동시에 일어나는 밸브의 개구 사이즈를 바꿈으로써 석유 유동량을 조정합니다

작업대의 평행 상태를 유지하는 똑같은 수준 위의 램 Y1, Y2 운영이 이로써 제어됩니다.









-- 기계적 크라운링 테이블

• 더 로컬 전환 보상기구는 기계적인 간섭 테이블 보상 구조를 사용합니다. 시엔시 컨트롤러 자동 계산 제어.
• 각 그룹은 다른 경사와 3 차원 만곡 표면의 여러 그룹으로 구성됩니다. 보상 곡선은 매우 자동판매기의 기계 가공 정확도를 향상시키는 슬라이드 플레이트의 변형 곡선에 더 가깝습니다.









-- 백게이지

● x 축은 볼 스크류를 통해 서보 모터에 의해 구동했습니다

● Ｒ 주축은 볼 스크류를 통해 서보 모터에 의해 구동했습니다

● 대만 HIWIN 볼 스크류와 라이너 가이드

● 모든 서보기구는 자동차로 나릅니다

손가락의 위치를 조정하는 ● 설명서









-- 빠른 클램핑이 쉽게 상단 툴을 고칩니다









--한쌍의 표준 상단 툴과 이중 Ｖ 다이 (아마다 방식)

재료 : 42CrMo 또는 주문 제작됩니다

전체적 담금질 공정, 높은 견고성과 좋은 마모 방지.

(주문 제작된) 이중 Ｖ 다이 V8,V12,V16











-- 믿을 만한 전기 시스템

• 전기 시스템은 프랑스 쉐나이더입니다
• 고급 품질 전기 시스템을 보증하기 위해 방진의 상자를 갖춥니다
• 고급 품질 서보 모터 운전자, 문과 전원차단을 엽니다.
