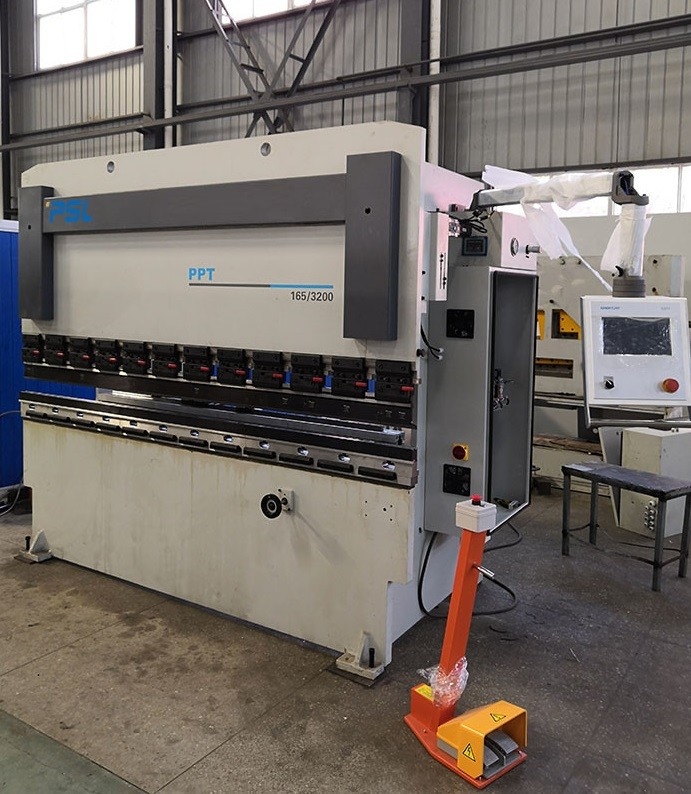

165t 스프링용 봉 프레스 브레이크 액압배력브레이크 CNC 자동판매기 10ft

PPT (K) 수력 스프링용 봉 서보기구 (CNC) 자동판매기 CNC 액압 프레스 브레이크





  이 기계의 주요 특성 :



단순하고 아름다운 외양 ;



쉬운 유지 관리, 단순하고 믿을 만한 조정 ;

단순하고 효과적이고 정확한 기계적 강제 동기화 시스템 제어를 이용하세요 ;

램은 처리 동기를 달성하기 위해 토션 샤프트를 구김으로써 평행하게 이동됩니다 ;

종결의 급을 달성하기 위한 기계 정지를 통하여 ;

수적으로 제어되세요.



















프레스 브레이크의 주요 기능 :



1. 1.   이 프레스 브레이크는 LVD 기술로부터의 입양된 컴퓨터 지원 설계입니다. 골조, 램과 다른 주요 부분은 골조의 강도와 구조적 합리성을 보증하기 위해 ANSYS 유한 요소 분석 소프트웨어에 의해 분석됩니다.





1.2.   골조는 필수적 용접 구조를 채택하고 기계 공구의 강성이 좋습니다.



1.3.   Q235-B 재료는 벽판지, 작업대 수직 플레이트와 슬라이딩 플레이트를 위해 사용됩니다.



1.4.   큰 부분이 맞대기 단접 때, 서브머지 아크 용접은 자동 맞대기 용접을 위해 채택될 것입니다. 때 용접, 용접 변형을 감소시키기 위해 양쪽에 용접으로 방향을 바꿉니다. 웰드는 언더컷, 공기 구멍이 없고, 결함과 다른 용접 결함일 것입니다. 용접된 후 결함 탐지를 수행하세요.



1.5.   시효 처리 과정을 단련하는 고온은 용접 응력을 제거하고 가공처리한 부분의 정확도와 안정을 보증하기 위해 큰 부분을 위해 채택됩니다.



1.6.  골조의 기계가공은 부분의 기계 가공 정확도를 보증하기 위해 큰 바닥 천공과 제분기의 한번 클램핑 기계 가공 방법과 받침대 복합 공작 기계를 이동하는 것 채택합니다.





2. 실린더 :

2. 1. 2. 1.  실린더 블록은 완전하게 45# 철강으로 만들어지고, 충분한 강성과 강도를 가집니다. 비파괴 시험을 통하여, 위조하고 형성된 후, 물질이 이완 구조와 같이, 그리고 내부 응력을 제거하고 물질의 안정을 보장하기 위한 어닐링 공정을 통하여 어떤 결점도 가지고 있지 않다는 것을 보증하세요.

2. 2. 2. 2.  피스톤 로드와 실린더 헤드는 45# 단조강으로 만들어지고, 더 좋은 포괄적 역학적 성질을 보증하기 위해 정상화했습니다.



3.    스프링용 봉은 기계 동기성을 강행했습니다, 리밋 스토퍼가고 정밀도 Y-축과 걸맙니다.



4.   더 유지관리를 위해 믿을 만하고 쉬운 통합된 유압제어방식을 도입하세요.

특별한 설치 선택은 평균 캐패시티의 기계에 특히 적당한 소음 수준에게 양쪽을 획득하도록 허락합니다. 과부담 오버 플로우 방지는 유압 시스템에 공급되며, 그것이 누출 없음을 보장할 수 있고 오일 수준이 직접적으로 읽히거나 보입니다.





5.    역행정 제한기는 철골 구조물에 의해 용접되고, 고강도를 가지고 있습니다. 그것은고 정밀도 운영을 보증하기 위해 서보 모터, 볼 스크류와 리니어 가이드에 의해 가동됩니다. 박크 계측기 손가락은 선 안내원에 높은 평행과 빠른 조정을 가지고 있습니다.


6.    표 전환 배상,

필수적 조정할 수 있는 볼록한 작업대는 전체 길이에 정확한 전환 배상을 획득할 수 있습니다.





7.    특별한 상단 툴은 빠른 클램핑이 가는 스테인레스 강판을 만곡시캐서 설계된 채로 적합해집니다.

다른 개시와 4 방법 V-다이





8.    비상 정지와 풋 페달.



9.    조명을 위한 램프와 앞 램 표지.



10.   액압 프레스 브레이크를 위한 시엔시 컨트롤러 : 델엠 DA41T, 에스툰 E300T, EASYCAT TP10s

단지 이러한 제어기는 두 서보기구 주축-X와 Ｙ와 크원링 테이블을 제어할 수 있습니다.

멀티 일 단계 프로그래밍 기능은 후방 스톱퍼와 활주 블록의 위치들에 대한 자동 정밀 수정과 더불어, 자동 조작과 콘트누오우스 위치설정 또는 멀티스탭 절차를 달성할 수 있습니다 ;











옵션 기능 또는 부분,



1.   프론트 서포터들은 우측이거나 왼쪽 방향인 것에 작업대를 따라 선 안내원에 매끄럽게 계속 나아가고 또한 위 아래로 조정될 수 있습니다.



2. 서보 모터 (X,Y1,Y2,R,Z1,Z2)로 더 많은 주축을 제어하기 위한 시엔시 컨트롤러 SNC53



3. 자동화된 기계적 크라우닝은 시엔시 컨트롤러에 의해 조정된 전환 배상을) 제의합니다).



4. 쉽게 손가락을 이동하기 위한 두배 선 안내원과 백게이지 빔.



5. / 위로 매뉴얼 백게이지 손가락은 (R-주축이) 하락합니다.



5. 서보 모터에 대한 메인 모터 업데이트.



6. 안전한 레이저 보호기.



7. 깊이 목구성은 500 밀리미터 또는 많 까지 하 할 수 있습니다.



8. 상단 툴 자동 수력 클램핑























   주성분 :



선택적 모델	제조사	발언
CNC 시스템	E300T TP-10S SNC53 DA41T	ESTUN EASYCAT   DELEM	(선택적입니다) (선택적입니다)
유압 시스템	메인 솔레노이드 밸브	렉스로스 처음으로
실링류	실린더	머켈 NOK
역행정 제한기	서보 모터   볼 스크류 + 선 안내원	EASTCAT 대만
오일 펌프	내부 기어 오일 펌프	알리드 햇빛이 찬란합니다
주요 권력	교류 전동기 서보 모터	완방 VEICHI	(선택적입니다)
작업표	매뉴얼 크라운링 테이블 자동화된 기계적 크라우닝 테이블	PSL PSL	선택적입니다
보안	앞 양측 강철 울타리 뒤로 안전한 센서 보호	PSL	(선택적입니다)
앞 지지암	고정된 간이 보조 무기 지지암은 리니어 가이드에 장착했습니다	PSL	(선택적입니다)
전압	380V/50HZ	PSL	주문 제작됩니다
전자 소자	쉐나이더 중계기, 콘택터	쉐나이더
발 스위치	한국 카이쿤 수직인 스위치	한국 카이쿤
목구성 데피티제이	400 밀리미터 400-600mm(Optional)	PSL





PPT(K) 시리즈 주요 인자.





네임이론	40/12.5	40/20	40/25	50/20	70/25	70/30	70/40	100/25	100/30	100/40	135/30	135/40	165/30	165/40
공칭 압력 나트	400	400	400	500	700	700	700	1000	1000	1000	1350	1350	1650	1650
폴드형 보드 폭 밀리미터	1250	2000	2500	2000	2500	3000	4000	2500	3000	4000	3000	4000	3000	4000
컬럼 간격 띄움 밀리미터	890	1640	2050	1640	2050	2550	3150	2050	2550	3150	2550	3150	2550	2150
슬라이더 스트로크 밀리미터	100	100	100	100	100	100	100	130	130	130	130	130	150	150
슬라이더 조정 거리 밀리미터	80	80	80	80	80	80	80	110	110	110	110	110	120	120
슬라이더와 테이블 밀리미터 사이의 거리	300	300	300	300	300	300	300	310	310	310	310	310	350	350
흡입구 깊이 밀리미터	200	200	200	200	200	200	200	200	200	200	200	200	250	250
작업대 폭 밀리미터	140	140	140	140	140	140	140	180	180	180	180	180	180	180
속도 밀리미터 / Ｓ를 운전하기	100	100	100	78	100	100	100	100	100	100	100	100	100	100
동작 속도 밀리미터 / Ｓ	10	10	10	7	7	7	7	8	8	8	8	8	8	8
역행정 속도 밀리미터 / Ｓ	90	90	90	80	88	88	88	60	60	60	60	60	68	68
원동력 kW	3	3	3	3	4	4	4	5.5	5.5	5.5	7.5	7.5	11	11
기계 공구 킬로그램의 정미중량	2000	2500	3000	2700	4400	4700	6200	5500	6000	8200	7000	8700	8500	10500
밀리미터를 간격을 두는 후면 블록	400	400	400	400	600	600	600	600	600	600	600	600	600	600
연료 탱크 크기 Ｌ	63	63	109.5	63	109.5	130.8	130.8	130.8	130.8	130.8	130.8	130.8	164.7	164.7
전체적 크기 길이 밀리미터	1555	2160	2660	2160	2645	3145	4050	2645	3145	4050	3145	4145	3150	4050
차원 밀리미터	1075	1128	1128	1128	1200	1200	1200	1290	1290	1320	1400	1460	1550	1550
출현 크기 높은 밀리미터	2149	1980	1980	2030	2120	2120	2315	2240	2240	2420	2290	2420	2600	2600
