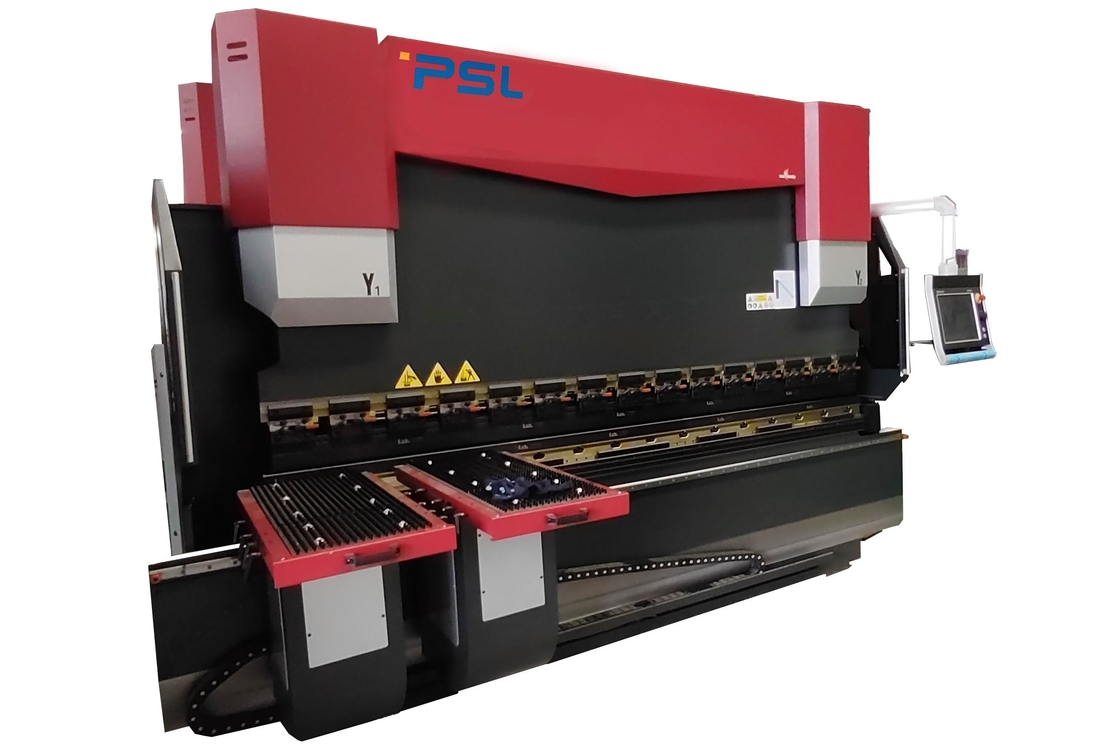

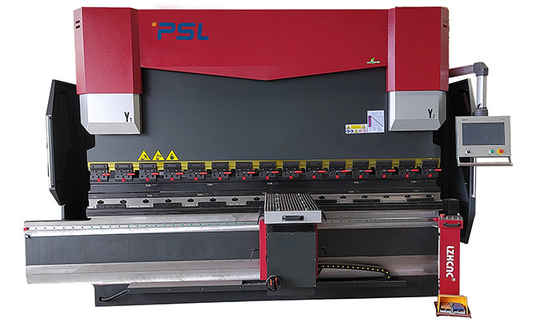

9 주축 전면 다음과 같은 플랫폼 CNC 유압 절곡기 170Ton 10'

전면 팔로우업 지원과 CNC 박판 금속 벤딩 CNC 멀티 축 프레스 브레이크





애플리케이션 도입,

이 CNC 프레스 브레이크는 다양한 기하학적 단면 모양의 제조 공정에 있는 제품 안으로 금속 판을 만곡시키기 위해 도구 (표준이거나 특수 도구)을 사용합니다.

그것은 추운 압연시트 금속 처리를 위해 설계된 박판 금속 성형 기계입니다.

그것은 넓게 자동차, 항공기 제조업, 경공업, 조선, 용기, 엘리베이터, 철도 차량과 다른 산업과 같은 박판 금속 벤딩에서 사용됩니다.





프린시페와 기계의 기능 :





1, 프레스 브레이크의 구조 :
1) 철골 용접된 구조를 완료하세요 ; Ｌ 영원과 옳은 집, 작업 테이블과 실린더 베이스는 전체 프레임 안으로 용접됩니다.

2) 용접된 후, 내부 응력이 템퍼링에 의해 제거되어서 전체 강철은 강하고 안정이 좋습니다.
2) 기계와 정확성의 신뢰성을 보증하기 위한 ANSYS 유한 요소 분석 소프트웨어.



2, 유압 시스템 :
1) 렉스로스 독일로부터 수입된 통합 제어 시스템 ;
2) 파이프라인의 설치를 감소시키세요 ;
3) 운전 안정성과 더 좋은 출현을 보장하세요.



3, 주요 유압원통 :
1) 닫힌 루프 제어 모드 :독일 전기유압식 서보 밸브와 수입된 회절격자 통치자 ;

2) 빨리 더 효율적이고 정확한 고주파 유압 제어 기술.
3) 완전히 기계를 만곡시키는 전통적 기계 정지와 다릅니다 ;
4) 글라이드 지위와 굽힘의고 정밀도 ;
5) 정확하고 안정적인 작동



4, 역행정 제한기 :
1) 스토핑 정확성을 보증하기 위한 고급 품질 볼 스크류와 선 안내원.
2) 더 기능적 다중 축 블로킹은 고객의 요구조건에 따라 이용 가능합니다.

3) 선 안내원에 탑재된 손가락의 기준 2 세트는 역행정 제한기 빔에 설치했습니다, 복잡하 에 관해 모양이 부분으로 일합니다, 4 또는 5명의 손가락 백이 당신의 초로우즈를 위해 다이가 이용 가능한 시스템과 상응하 측정합니다.



5, 신체 양측 :
1) Ｃ 형상판은 양쪽에 적합해집니다 ;
2) 고 정밀도 회절격자 통치자는 Ｃ 형상판에 있습니다 ;
3) 밴딩 공정 동안 기계 본체의 왜곡에서 비롯되어 벤딩 정확성에 미치는 영향을 회피하세요.



6, 시엔시 컨트롤러 :

1) CNC 시스템에 의한 백게이지 방해물의 모든 조치 (운영하는 X,R,Z 감원) ;

2) Ram의 타격은 CNC 시스템에 의해 제어됩니다

3) 유압 시스템 유동화와 압력은 CNC 체제에 의해 제어됩니다

4) 전환 보상의 조정은 CNC 시스템에 의해 제어됩니다

5) 제반 동작은 편리하고 빠릅니다.









기본 구성 :





부정	이름	모델 / 제품
1	CNC 시스템	네덜란드 델엠 DA66T 제어기 ESA S650 CYBELEC CT12 LZ-1000
2	일렉트릭스	프랑스 슈나이더전력
3	백게이지	볼 스크류 + 선 안내원 ; 선 안내원에 계속 나아가는 손가락의 2개 세트
4	메인 모터	지멘스 교류 전동기
5	서보 모터	난징 에스툰
6	서보 드라이버	난징 에스툰
7	페달 스위치	KACON, 대한민국
8	밀봉 링	BAUSER와 Busak+Shamban, 독일



9	유압 시스템	렉스로스, 독일
10	오일 펌프	독일 ALLEAD 고성능 & 저소음 내부 기어 펌프
11	오일관 주앵터스	독일 EMB
12	상단 툴과 V-다이	한쌍의 표준 상단 툴과 Ｖ 다이
13	백게이지	대만 볼 스크류와 선 안내원
14	유압원통	중국 다이펑
15	빠른 클램핑	중국 브랜드
16	전환 배상	기계적 배상 / 크라우닝 테이블

17	거슬리는 통치자	이탈리아 GIVI
18	기준 축심	8 +1(Y1, Y2, X,R,Z1,Z2,Z3,Z4+V )





주요 부문에 대한 도입 :



-- 시엔시 컨트롤러 DELEM DA66T :



-- 렉스로스 서보 기구에 의한 유압 시스템 :













-- 독일 EMB 조인트











-- GIVI 회절격자 통치자

CNC 프레스 브레이크는 폐-루프 전기 유압 서보 제어를 완전히 사용합니다,

램위치 신호는 양측 센서 지도자의 CNC 시스템에 대한 피드백일 수 있습니다,



그리고 나서 시엔시 컨트롤러 DA66T는 동시에 일어나는 밸브의 개구 사이즈를 바꿈으로써 석유 유동량을 조정합니다

작업대의 평행 상태를 유지하는 똑같은 수준 위의 램 Y1, Y2 운영이 이로써 제어됩니다.









-- 기계적 크라운링 / 보상 테이블

• 더 로컬 전환 보상기구는 기계적인 간섭 테이블 보상 구조를 사용합니다. 시엔시 컨트롤러 자동 계산 제어.









-- 백게이지 방해물,

● x 축은 볼 스크류를 통해 서보 모터에 의해 구동했습니다

● Ｒ 주축은 볼 스크류 또는 랙 앤 피니언을 통해 서보 모터에 의해 구동했습니다

손가락의 위치를 조정하는 ● 설명서

● Z1,Z2 감원 (손가락 1과 2)는 좋은 랙과 날개 (옵션널)을 통해 서보 모터에 의해 구동했습니다

● Z3,Z4 감원은 굽힘 동안 강철판 팔로우업을 지원하기 위해 서보 모터에 의해 구동했습니다

● 모든 드리브세르보는 자동차로 나릅니다













-- 빠른 클램핑이 빨리 그리고 쉽게 상단 툴을 고칩니다









--기계 위의 표준 상단 툴과 이중 Ｖ 다이 (아마다 방식)

재료 : 42CrMo

전체적 담금질 공정, 높은 견고성과 좋은 마모 방지.

(주문 제작된) 한 개이거나 두배 V-다이 V8,V12,V16









-- 독일 BAUSER와 Busak+Shamban은 밀봉을 실린더를 답니다









-- 믿을 만한 전기 시스템

• 전기 구성품 (중계기, 콘택터들) 프랑스 쉐나이더
• 방진의 상자 성적 IP54가 고급 품질 전기 시스템을 보증합니다
• 오픈 도어와 전원차단의 기능

• 고급 품질 에스툰 서보 모터 운전자
