제품 상세 정보:
결제 및 배송 조건:
|
| 상태: | 새롭습니다 | 머신명: | 파워 폴대 패브리케이팅 직렬 CNC 프레스 브레이크, 박판 금속 자동판매기 |
|---|---|---|---|
| 기계 유형: | 2-PPED-500/6000 직렬 CNC 패브리케이팅 기계 | 애플리케이션: | 전력 산업, 건축 프로젝트, 아연 도금 강판 |
| 처리된 재료 / 금속: | 스테인레스 강, 탄소강 | 공칭 압력(kN): | 10000Kn |
| 맥스. 휨 길이: | 12000 밀리미터 | 램 스트로크: | 300 밀리미터 또는 많습니다 |
| 맥스. Ram과 작업 테이블 사이에 열리기: | 600 밀리미터 또는 많습니다 | 흡입구 깊이: | 500 밀리미터 또는 많습니다 |
| 전압: | 맞춤화되는 220V/380V/415V/440V 50HZ/60HZ | 메인 모터: | 교류 전동기 2*45kw |
| 중량: | 2*48000kg | CNC 주축: | 3+1, Y1,Y2,X,+V, 또는 주문 제작됩니다 |
| 제어 모드: | 델엠 DA53T, 사이벨텍, ESA 시엔시 컨트롤러 | 백게이지: | 볼 스크류 + 선 안내원, x 축 서보 기구에 의한 구동 |
| 자동화: | 자동이고 전기입니다 | 색: | 맞춤화되는 백상 아색 |
| 여분의 서비스: | 엔드 포밍, 당신의 제품에 따른 디자인 주형 | 보증: | 1년이요 |
| 애프터 서비스는 제공되었습니다: | 해외인 기계류, 온라인 지원, 비디오 기술 지원을 서비스할 수 있는 엔지니어들 | ||
| 하이 라이트: | 40 피트 CNC 액압 프레스 브레이크 PSL,CNC 액압 프레스 브레이크 제조사들 PSL,40 피트 프레스 브레이크 PSL |
||

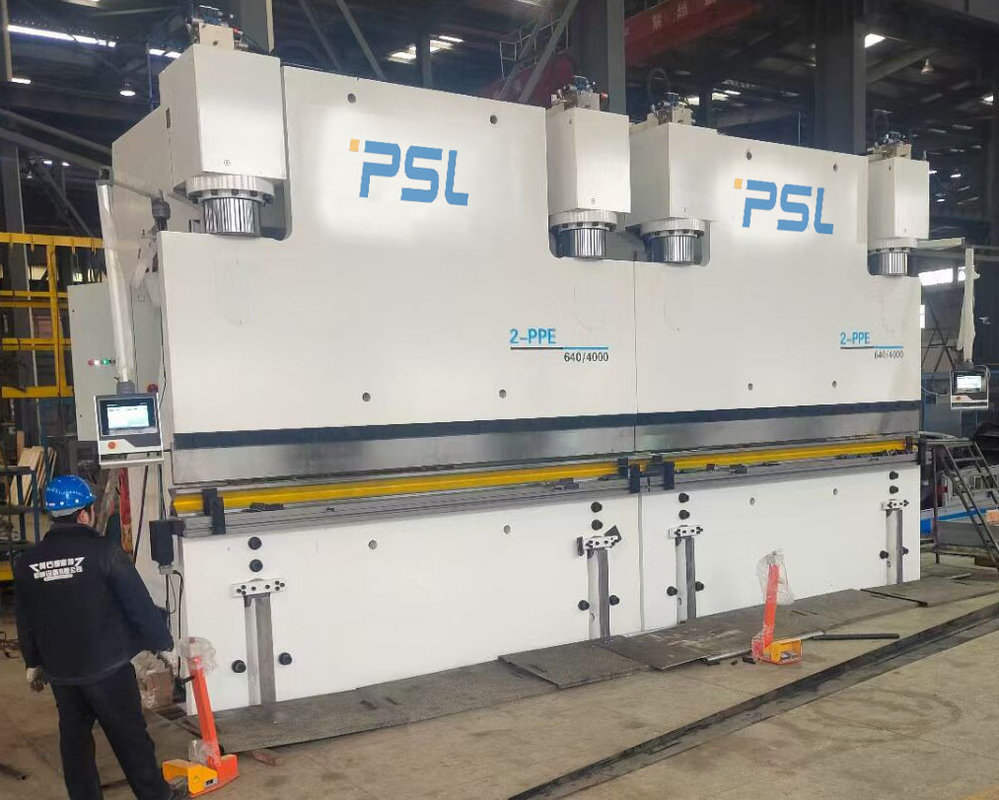

파워 폴대 등주 패브리케이팅 기계 직렬 CNC 전기 유압 프레스 브레이크
애플리케이션 :
이 직렬 CNC 프레스 브레이크는 넓게 큰 철골 구조물, 철탑립, 파워 폴대, 트럭 차량, 전기 캐비넷, 장식 인더스트리얼에서 사용됩니다. 다른 다이가 제공된 채로, 구독자는 금속판이 공작물의 상이한 모양으로 만곡했게 할 수 있습니다.
특히 전력과 등주에서 큰 흡입구 깊이와 산업을 제조하고 더 크는 것 한계에 이릅니다. 도구의 높이를 열기.
기계의 주요 특징,
1. 전기 유압 서보 시스템, 폐쇄 고리는 정확도를 운영하는 슬라이더를 제어합니다.
2. 유일한 특허 기술 :큰 프레스 브레이크의 상호 전환 보상 .
3. 개방 높이 조정 가능한 삽입물은 다양한 제조 공정에 있는 제품을 만나기 위해 죽습니다.
4. 다양한 보조 기관들은 사용자들의 요구조건을 충족시키고 공정을 더 편리하고 효율적이게 할 수 있습니다.
5. 기계의 프레임은 탱크, 작업대, 왼쪽과 옳은 하우징으로 구성됩니다고
램. 그래서 그것은 고강도와 좋은 강성을 가집니다. 또한 스트레스를 제거하는데 진동이 걸립니다.
6. 동기화가 양쪽 기계의 주재로 일합니다 :양쪽 기계의 동기화를 보증하기 위해 전기-수압 비례 제어 밸브를 채택하기.
7. 시엔시 컨트롤러를 통하여, 운영자는 기계와 통신할 수 있습니다.
8. 완전장 일자리와 이상한 일자리를 위한 요구조건을 충족시키기 위해 좋은 유도 시스템, 위치 측정 제도와 액압식 롤 균형 제도로 설비됩니다.
9. 작업대 보상 유니트는 공작물의 정확성을 확인하기 위해 일할 때 기계 이 전환을 메우기 위해 채택됩니다.
10. 실린더의 표면은 좋은 마멸과 열처리를 가지고 있고 따라서 그것이 생명체를 이용하여 좋은 주유와 장기간을 가지고 있습니다.
기계 공구 정확도
1 기하학적 정확도
Y1과 Y2 (주축의 상하로 이동하는 램)의 위치 결정 정밀도 : ± 0.05 밀리미터
Y1과 Y2 감원의 위치 결정 정밀도를 반복하세요 : ± 0.05 밀리미터
X-축의 위치 결정 정밀도 : ± 0.10 밀리미터
(후방 리테이닝의 주축을 이동하는 전면과 후방이 어느 것입니까)
X-축은 위치 결정 정밀도를 반복했습니다 : ± 0.05 밀리미터
2 가공 정확도
시험편의 굽힘 각 : ± 30 '/ Ｍ
시험편의 벤딩 곧음 : 0.30 밀리미터 / Ｍ
기계 구성,
| 부정 | 이름 | 모델 / 제품 |
| 1 | CNC 시스템 |
네덜란드 델엠 DA53T, DA58T,DA66T ESA S630,S640 사이벨텍 CT8,CT12 |
| 2 | 일렉트릭스 | 쉐나이더 프랑스 |
| 3 | 백게이지 | 볼 스크류 + 선 안내원 ; 선 안내원에 계속 나아가는 손가락의 4개 세트 |
| 4 | 메인 모터 | WN 교류 전동기 2*45kw |
| 5 | 서보 모터 | 에스툰 |
| 6 | 서보 드라이버 | 에스툰 |
| 7 | 페달 스위치 | KACON, 대한민국 |
| 8 | 밀봉 링 |
머켈, 독일 NOK, 일본 |
| 9 | 유압 시스템 | 렉스로스, 독일 |
| 10 | 오일 펌프 | 일본 나치 내부 기어 펌프 오일 펌프 |
| 11 | 오일관 주앵터 | 독일 EMB |
| 12 | 상단 툴과 V-다이 | 한쌍의 표준 상단 툴과 구성된 Ｖ 다이 |
| 13 | 백게이지 | 대만 히윈 볼 스크류와 선형 가이드 레일 |
| 14 | 유압원통 | PSL |
| 15 | 전환 배상 | 기계적이거나 수력 배상 / 크라우닝 테이블 |
| 16 | 거슬리는 통치자 | 이탈리아 GIVI |
| 17 | 기준 축심 | 3 +1(Y1, Y2, X, +V ) |
협력 PPED 시리즈 주요 인자,
|
네임이론
|
2-500/40
|
2-500/50
|
2-500/60
|
2-640/60
|
2-640/70
|
2-640/80
|
2-800/60
|
2-800/70
|
2-800/80
|
| 공칭 가공력 나트 |
5000
|
5000
|
5000
|
6400
|
6400
|
6400
|
8000
|
8000
|
8000
|
| 폴드형 보드 폭 밀리미터 |
4000
|
5000
|
6000
|
6000
|
7000
|
8000
|
6000
|
7000
|
8000
|
| 밀리미터를 간격을 두는 힘 기둥 |
3150
|
4050
|
5050
|
5050
|
6050
|
6200
|
4760
|
5760
|
6200
|
| 슬라이더 스트로크 밀리미터 |
300
|
300
|
300
|
320
|
320
|
320
|
400
|
400
|
400
|
| 작업대와 슬라이더 밀리미터의 최대 개구 높이 |
600
|
600
|
600
|
640
|
640
|
640
|
820
|
820
|
820
|
| 흡입구 깊이 밀리미터 |
400
|
400
|
400
|
400
|
400
|
400
|
500
|
500
|
500
|
| 테이블 직경 밀리미터 |
300
|
300
|
300
|
300
|
300
|
300
|
400
|
400
|
400
|
| 속도 밀리미터 / Ｓ를 운전하기 |
75
|
75
|
75
|
80
|
80
|
80
|
100
|
100
|
100
|
| 동작 속도 밀리미터 / Ｓ |
8
|
8
|
8
|
8
|
8
|
8
|
8
|
8
|
8
|
| 역행정 속도 밀리미터 / Ｓ |
75
|
75
|
75
|
80
|
80
|
80
|
70
|
70
|
70
|
| 주전동기출력 kW |
45
|
45
|
45
|
55
|
55
|
55
|
2x37
|
2x37
|
2x37
|
| 연료 탱크 크기 Ｌ |
900
|
900
|
900
|
1000
|
1000
|
1000
|
2200
|
2200
|
2200
|
| 기계 공구 킬로그램의 정미중량 |
38000
|
45000
|
53000
|
61000
|
67000
|
73000
|
94000
|
102000
|
115000
|
