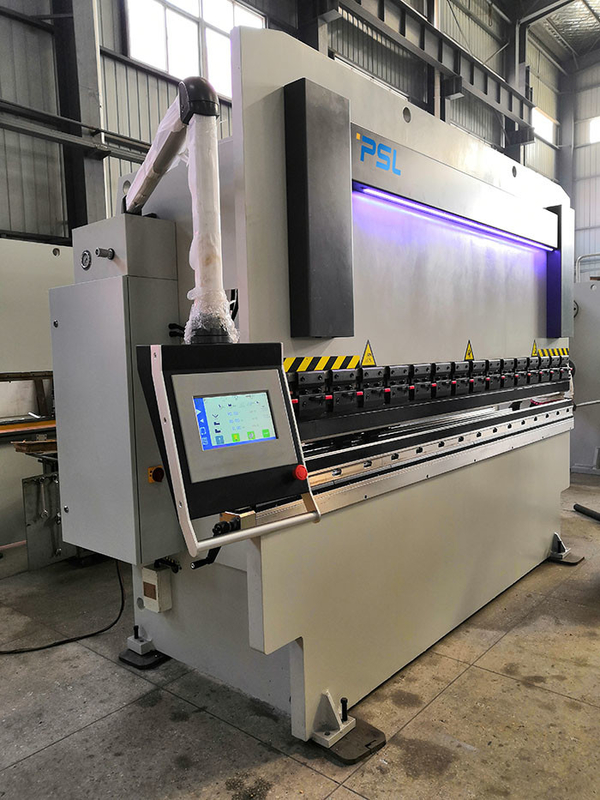

작은 Cnc 액압 프레스 브레이크 NC 판 구부림 기계 12 피트 165Ton

NC 판 구부림 기계 LVD-YSD 방식 CNC 액압 프레스 브레이크





  이 기계의 주요 특성 :



PPT(K) 세이레스 프레스 브레이크는 전통적 박판 금속 자동판매기입니다. 그것은 출현에서 단순하고, 출현에서 아름답고, 수술에서 편리하고 조정에서 단순합니다.



단순하고 효과적이고 정확한 기계적 강제 동기화 시스템 제어는 채택되고 Ram 동기화가 토션 샤프트에 의해 제어되고 벤딩 종결 학위가 기계 정지에 의해 실현됩니다.



PPTK는 수치 제어 작전을 실현할 수 있습니다.



저비용과 간이 유지.



단점은 효율이 낮고 디지털화의 도가 평균이라는 것입니다.













프레스 브레이크의 주요 기능 :



1. 1.   이 자동판매기는 LVD 기술로부터의 입양된 컴퓨터 지원 설계입니다. 부분이 인 골조, 램과 다른 중요한 마흐링잉은 가안테에 대한 ANSYS 유한 요소 분석 소프트웨어에 의해 골조의 강도와 구조적 합리성을 분석했습니다.







1.2.   골조는 좋은 강성과 강한 안정성을 가지고 있는 필수적 용접 구조를 채택합니다.



1.3.    Q235-B 강철판은 두번째 측벽 패널, 작업대 수직 플레이트와 슬라이딩 블록의 4 주요 부품을 위해 사용됩니다.



1.4.    서브머지 아크 용접에 의한 자동 맞대기 용접은 채택됩니다. 때 용접, 용접 변형을 감소시키기 위해 양쪽에 용접으로 방향을 바꿉니다. 웰드는 언더컷, 공기 구멍이 없고, 결함과 다른 용접 결함일 것입니다.



1.5.    프레임이 용접된 후, 시효 처리 과정을 단련하는 고온은 용접 응력을 제거하고 가공처리한 부분의 정확도와 안정을 보증하기 위해 채택됩니다.



1.6.   골조의 기계가공은 큰 바닥 천공과 제분기의 한번 클램핑 기계 가공 방법과 부분의 기계 가공 정확도를 보증하기 위한 받침대 복합 공작 기계를 채택합니다.







2. 실린더 :

2. 1. 2. 1.   실린더 블록은 완전하게 45# 철강으로 만들어지고, 충분한 강성과 강도를 가집니다. 위조하고 형성된 후, 내부 응력은 비파괴 시험과 어닐링 공정을 통해 제거될 것입니다.



2.2.    피스톤 로드와 실린더 헤드는 45# 단조강으로 만들어지고, 그들의 좋은 포괄적 역학적 성질을 보증하기 위해 껐습니다.



2.3     실린더 블록의 처리는 주로 CNC 움직임 받침대 분쇄에 실행됩니다. 치수 정확도와 형상 공차를 보증하는 전제에, 조도는 Ra0.4에 도달할 수 있습니다.



2.4.     피스톤 로드와 실린더 헤드는 구리 용융 공정을 채택합니다. 용융 구리는 안내 표면의 지지체 강도와 편심 하중량 내화를 향상시키는 놋쇠이고, 또한 믿을 만한 씰링을 위한 필수조건을 만듭니다.



2.5.   피스톤 로드의 표면은 고주파 담금질과 견고성이 표면의 마모 방지를 향상시키는 hrc45에 도달할 수 있는 후에 러프 그라운드입니다. 크롬 도금 뒤에, 코팅의 두께는 0.08 밀리미터에 도달합니다. 크롬 도금 뒤에, 진동 연마와 끝마무리는 그것의 원형과 원통도를 보증하기 위해 채택되고 조도가 더욱 향상됩니다.



3.    스프링용 봉은 기계 동기성을 강행했습니다, 리밋 스토퍼가고 정밀도 Y-축과 걸맙니다.





4.   유압 시스템,

4.1   유럽 진보 기술을 도입하고 통합 밸브 블록을 채택하세요.

4.2   유압 시스템은 과부담 오버 플로우 방지를 갖, 그것이 안전하고 믿을 만합니다.

4.3   오일 펌프는 일본에서 나치 회사의 고압력 내부 기어 펌프를 채택하며, 그것이 고압과 저소음에 견뎌낼 수 있습니다.

4.4    밀봉 링은 좋은 실링 성능, 믿을 수 있는 오퍼레이션과 긴 서비스 라이프로, 독일 메르켈 회사로 만들어집니다.

4.5   명백하고 직관적 오일 수준 높이 디스플레이가 있습니다.

4.6    유압 시스템은 높은 필터링 정확도와 필터를 갖추고 있습니다.

4.7    기계 공구는 정격 부하밑에서 끊임없이 일할 수 있고 유압 시스템이 끊임없이 안정적입니다.







5.    역행정 제한기는 철골 구조물에 의해 용접되고, 고강도를 가지고 있습니다. 그것은고 정밀도 운영을 보증하기 위해 서보 모터, 볼 스크류와 리니어 가이드에 의해 가동됩니다. 박크 계측기 손가락은 선 안내원에 높은 평행과 빠른 조정을 가지고 있습니다.




6.    매뉴얼 테이블 전환 보상 디바이스,

필수적 조정할 수 있는 볼록한 작업대는 전체 길이에 정확한 전환 배상을 획득할 수 있습니다. 그것은 효과적으로 슬라이더와 작업대 이 담긴 수직 플레이트에 의해 초래된 전환 변형을 충족시키고, 이상적 굽힘 제조 공정에 있는 제품을 획득할 수 있습니다. 전환 보상 작업대는 기계 공구의 서비스 수명 이내에 보수할 필요가 없는일 수 있습니다.





7.    특별한 상단 툴은 빠른 클램핑이 가는 스테인레스 강판을 만곡시캐서 설계된 채로 적합해집니다.

다른 개시와 4 방법 V-다이



도구의 재료 : 42CrMo HRC45



8.    비상 정지와 풋 페달 / 스위티치.



9.    조명을 위한 앞 램 표지 엘이디 조명등.



10.   액압 프레스 브레이크를 위한 시엔시 컨트롤러 : 델엠 DA41T, 에스툰 E300T, EASYCAT TP10s

단지 이러한 제어기는 두 서보기구 주축-X와 Ｙ와 크원링 테이블을 제어할 수 있습니다.

멀티 일 단계 프로그래밍 기능은 후방 스톱퍼와 활주 블록의 위치들에 대한 자동 정밀 수정과 더불어, 자동 조작과 콘트누오우스 위치설정 또는 멀티스탭 절차를 달성할 수 있습니다 ;









주성분 :



선택적 모델	제조사	발언
CNC 시스템	E300T TP-10S SNC53 DA41T	ESTUN EASYCAT   DELEM	(선택적입니다) (선택적입니다)
유압 시스템	메인 솔레노이드 밸브	렉스로스 처음으로
실링류	실린더	머켈 NOK
역행정 제한기	서보 모터 볼 스크류 + 선 안내원	EASTCAT 대만
오일 펌프	내부 기어 오일 펌프	나치 햇빛이 찬란합니다
주요 권력	교류 전동기 서보 모터	완방 VEICHI	(선택적입니다)
작업표	매뉴얼 크라운링 테이블 자동화된 기계적 크라우닝 테이블	PSL PSL	선택적입니다
보안	앞 양측 강철 울타리 뒤로 안전한 센서 보호	PSL	(선택적입니다)
앞 지지암	고정된 간이 보조 무기 지지암은 리니어 가이드에 장착했습니다	PSL	(선택적입니다)
전압	380V/50HZ	PSL	주문 제작됩니다
전자 소자	쉐나이더 중계기, 콘택터	쉐나이더
발 스위치	한국 카이쿤 수직인 스위치	한국 카이쿤
목구성 데피티제이	400 밀리미터 400-600mm(Optional)	PSL





옵션 기능 또는 부분,



1.   프론트 서포터들은 우측이거나 왼쪽 방향인 것에 작업대를 따라 선 안내원에 매끄럽게 계속 나아가고 또한 위 아래로 조정될 수 있습니다.



2. 서보 모터 (X,Y1,Y2,R,Z1,Z2)로 더 많은 주축을 제어하기 위한 시엔시 컨트롤러 SNC53



3. 시엔시 컨트롤러에 의해 조정된 자동화된 기계적 크라운링 테이블 (전환 배상).



4. 이동하기 위한 두배 선 안내원과 백게이지 빔은 (Z1,Z2)를 쉽게 만집니다.



5. 매뉴얼이거나 서보 기구에 의한 채 (R-주축) 아래로 백게이지 손가락을 /로 끌어올립니다.



5. 에너지와 전력 비용을 절약하기 위한 서보 모터에 대한 메인 모터 업데이트.



6. 레이저 안전 보호기.



7. 깊이 목구성은 500 밀리미터 또는 많 까지 하 할 수 있습니다.



8. 유압 시스템을 위한 냉각 냉각장치

























PPT(K) 시리즈 주요 인자.





네임이론	40/12.5	40/20	40/25	50/20	70/25	70/30	70/40	100/25	100/30	100/40	135/30	135/40	165/30	165/40
공칭 압력 나트	400	400	400	500	700	700	700	1000	1000	1000	1350	1350	1650	1650
폴드형 보드 폭 밀리미터	1250	2000	2500	2000	2500	3000	4000	2500	3000	4000	3000	4000	3000	4000
컬럼 간격 띄움 밀리미터	890	1640	2050	1640	2050	2550	3150	2050	2550	3150	2550	3150	2550	2150
슬라이더 스트로크 밀리미터	100	100	100	100	100	100	100	130	130	130	130	130	150	150
슬라이더 조정 거리 밀리미터	80	80	80	80	80	80	80	110	110	110	110	110	120	120
슬라이더와 테이블 밀리미터 사이의 거리	300	300	300	300	300	300	300	310	310	310	310	310	350	350
흡입구 깊이 밀리미터	200	200	200	200	200	200	200	200	200	200	200	200	250	250
작업대 폭 밀리미터	140	140	140	140	140	140	140	180	180	180	180	180	180	180
속도 밀리미터 / Ｓ를 운전하기	100	100	100	78	100	100	100	100	100	100	100	100	100	100
동작 속도 밀리미터 / Ｓ	10	10	10	7	7	7	7	8	8	8	8	8	8	8
역행정 속도 밀리미터 / Ｓ	90	90	90	80	88	88	88	60	60	60	60	60	68	68
원동력 kW	3	3	3	3	4	4	4	5.5	5.5	5.5	7.5	7.5	11	11
기계 공구 킬로그램의 정미중량	2000	2500	3000	2700	4400	4700	6200	5500	6000	8200	7000	8700	8500	10500
밀리미터를 간격을 두는 후면 블록	400	400	400	400	600	600	600	600	600	600	600	600	600	600
연료 탱크 크기 Ｌ	63	63	109.5	63	109.5	130.8	130.8	130.8	130.8	130.8	130.8	130.8	164.7	164.7
전체적 크기 길이 밀리미터	1555	2160	2660	2160	2645	3145	4050	2645	3145	4050	3145	4145	3150	4050
차원 밀리미터	1075	1128	1128	1128	1200	1200	1200	1290	1290	1320	1400	1460	1550	1550
출현 크기 높은 밀리미터	2149	1980	1980	2030	2120	2120	2315	2240	2240	2420	2290	2420	2600	2600
