박판 금속 벤딩을 위한 Wc67k 프레스 브레이크 톤 Cnc 전기도금한 것 액압 프레스 100명

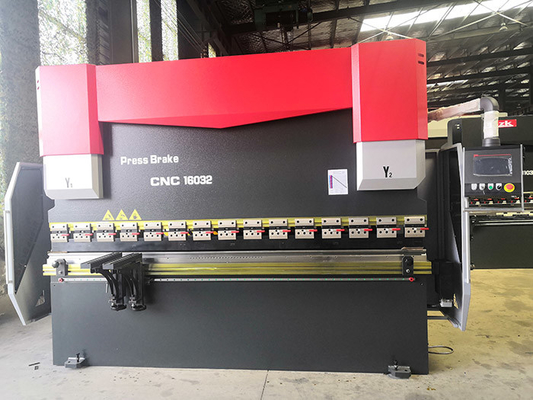

시트 굽힘을 위한 CNC 전기 유압 동기화 프레스 브레이크





프린시페와 특징으로 일하는 것 :



● 골조는 강철 시트 용접 구조체, 좌우 수직 플레이트로 만들어집니다, 작업대와 압력판이 전체 구조물 안으로 용접됩니다. 용접된 후, 내부 응력이 템퍼링에 의해 제거되어서 전체 철강은 좋고 안정성이 높습니다.



빨리 더 효율적이고 정확한 유압 제어 기술을 응답하는 ● 최근 고주파.



● 매개 변수와 최고 수준 핵심 구성의 적정 비율은 안정적인 성능과 용이한 작동을 보증합니다.



● HPB 기준 2 손잡이는 복잡한 형태 공작물, 4 또는 5가지 손잡이 역행정 제한기 시스템에 관해, 계기 시스템을 지원하고 상응하는 다이가 당신의 옵션이 가능합니다.



● 프레스 브레이크 위의 박판 금속의 주에 따르면, CNC 시스템은 모든 제조 공정에 있는 제품 각의 균일한 길이를 만드는 테이블 전환 보상을 자동적으로 제어할 수 있습니다.



● 후진부 기어의 거리와 슬라이더의 타격은 수자 제어 시스템에 의해 제어되며, 그것이 편리하고 빠릅니다.



밀봉 링의 수입, 고객 서비스에서 오일 누출의 현상을 입고 ● 유압원통은 안출되고 퀀칭되고 템퍼링된, 미분체인, 경질 크롬 도금과 다른 절차였습니다.



● 유압 시스템은 송유관의 설치를 감소시키기 위해 석유 도로의 통합된 유압 시스템을 도입하고 유압 시스템의 출현이 아름답고 간결합니다.



● 유압 편차 배상의 사용은 획일적 완전장 제조 공정에 있는 제품에 대한 접근을 허용합니다. 유압 편차 배상은 작업대 하에 일련의 유압원통으로 구성되며, 그것이 테이블을 만들 수 있고 발생합니다 이상적 철곡면, 슬라이더와 상대적 위치들을 보증하는 것 변하지 않은 채로 유지하는 상대적 운동과 형태. 보상 변은 만곡될 물질의 플레이트 두께와 특성의 대상입니다.





기본 구성 :





부정	이름	모델 / 제품
1	CNC 시스템	네덜란드 델엠 DA53T 제어기
2	일렉트릭스	프랑스 슈나이더전력
3	메인 모터	독일 지멘스 모터
4	도르래를 맞추는 백 스토퍼, 타이밍 벨트	대만
5	서보 모터	난징 에스툰
6	서보 드라이버	난징 에스툰
7	페달 스위치	대한민국 KACON
8	밀봉 링	독일 BAUSER와 Busak+Shamban

9	유압 시스템	독일 보쉬 렉스로스
10	오일 펌프	미국 햇빛이 찬란하 고성능과 저소음 내부 기어 펌프 오일 펌프
11	오일관 연결기	독일 EMB
12	상단 툴과 V-다이	한쌍의 표준은 죽습니다
13	백게이지	대만 히윈 볼 스크류와 선형 가이드 레일
14	유압원통	중국 유명한 브랜드 다이펑
15	빠른 클램핑	중국 브랜드
16	전환 배상	기계적 배상

17	거슬리는 통치자	독일 GIVI
18	기준 축심	4 +1(Y1, Y2, X,R,+V )



주성분에 대한 도입 :



--네덜란드 델엠 DA-53T 시스템 특징 :



DA-50T-series는 델엠 그래픽 터치 스크린 유저 인터페이스를 기반으로 가장 쉬운 컴퓨터수치제어프로그래밍을 제공합니다. 새로운 맹약 DA-53T는 동시 프레스 브레이크를 위한 기술 수준 완전한 터치 제어 해결책을 추가합니다.

이 제어판 기반을 둔 통제, 최고 4까지 감원을 제어할 수 있는 표준은 상자에서 통합되는 것뿐만 아니라 선택적 펜뒤랜트 암 하우징에서 사용될 수 있습니다. 공업적 등급 다중 터치 기술로, 그것의 10.1 " 대형 화면 고해상도 컬러 TFT는 증명된 델엠 사용자 인터페이스에 대한 접근을 허용합니다. 그것은 제품 프로그래밍과 생산 실적 사이에 직접적 핫-키 터치 네비게이션을 가능하게 합니다. 전체 애플리케이션 전체에 걸쳐 최적화된 인체 공학을 제공하면서, 필요한 곳에서 기능은 위치합니다.

생산 작업 sequence.USB 인터페이싱이 가능하게 하는 굴곡이 빠르고 쉬운 프로그램으로 최소 한도로 감소되는 기계 조정과 시험은 USB 메모리 스틱을 사용하여 제품과 도구 백업을 금식시킵니다.

표준 기계 함수 조절은 Y1-Y2, Ｘ, R-주축과 크라우닝입니다. 두번째 역행정 제한기 주축은 또한 Z 축으로 설정될 수 있습니다.



DA-53T 특징 :



• 핫-키 터치 네비게이션
• 10.1 " 고해상도 컬러 TFT
• 최고 4까지 감원 (Y1, Y2 + 2 보조. 감원)
• 크라운링 제어
• 도구 / 자료 / 생산 라이브러리
• 서보기구와 주파수 인버터 제어
• 오픈-루프 밸브와 더불어 폐-루프를 위한 진보적 Y-축 제어 알고리즘.
• 탠뎀링크 (선택)
• USB 메모리 스틱 인터페이싱
• Profile-53TL 오프라인 소프트웨어



-- 고급 품질 독일 보스-렉스로스 유압 시스템 :











-- 독일 EMB 튜브 커넥터

절묘한 형태

좋은 밀착도

큰 흐름, 저압 손실량.













-- 독일 BAUSER와 Busak+Shamban 밀봉 링

강한 분출 방지 능력이 벌어집니다

탄성 시일은 뒤틀리거나 튀기지 않을 것입니다

좋은 새지 않는 성능

좋은 마모 방지와 쉬운 조립체













-- GIVI 회절격자 통치자

폐-루프 전기 유압 서보 제어 기술을 완전히 사용하는 우리의 프레스 브레이크,

램위치 신호는 그리고 나서 상호 회절격자의 CNC 시스템에 대한 피드백일 수 있습니다

CNC 시스템은 동시에 일어나는 밸브를 바꿈으로써 오일 탱크의 유동량을 조정합니다

규모를 열면서, 똑같은 수준으로 운영되는 슬라이더 Y1, Y2를 이로써 제어하기,

작업대의 평행 상태를 유지하기.









-- 기계적 배상 / 크라우닝

• 더 로컬 전환 보상기구는 기계적인 간섭 테이블 보상 구조를 사용합니다. 시엔시 컨트롤러 자동 계산 제어.
• 각 그룹은 다른 경사와 3 차원 만곡 표면의 여러 그룹으로 구성됩니다. 보상 곡선은 매우 자동판매기의 기계 가공 정확도를 향상시키는 슬라이드 플레이트의 변형 곡선에 더 가깝습니다.

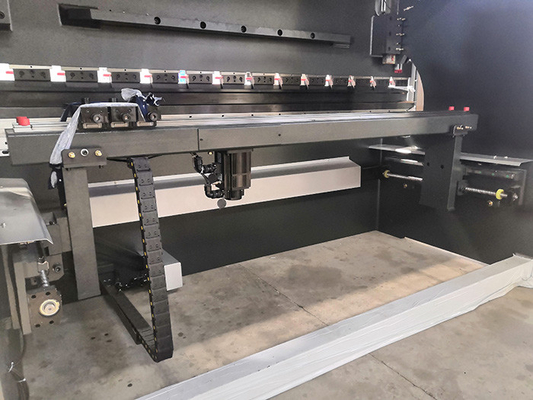

-- 백게이지

  ● x 축

  ● Ｒ 주축

  ● 대만 HIWIN 볼 스크류와 라이너 가이드

  ● 서보 모터









--상단 툴 빠른 클램핑









--한쌍의 표준 툴

재료 : 42CrMo

전체적 담금질 공정, 높은 견고성과 좋은 마모 방지.

이중 Ｖ 다이 V8,V12 (Ｖ 개시가 맞춤화됩니다)









-- 일렉트릭스

• 전기 시스템은 프랑스 쉐나이더입니다
• 고급 품질 전기 시스템을 보증하기 위해 방진의 상자를 갖춥니다
