제품 상세 정보:
결제 및 배송 조건:
|

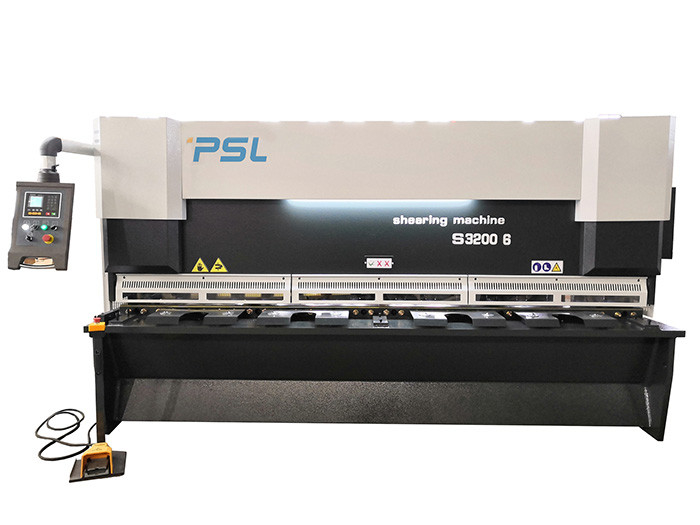

| 이름: | 수력 길로틴 전단 | 상태: | 새롭습니다 |
|---|---|---|---|
| 타입: | QC11K-16x6000 박판 금속 단두대 전단 장치 | 애플리케이션: | 금속판 공업, 금속판 절단기 |
| 자르는 소재: | 스테인레스 강 알루미늄 | 제어 모드: | NC 제어기 에스툰 E21s ;시엔시 컨트롤러 ELGO P40T, 델엠 DAC360T |
| 맥스. 폭 (밀리미터)을 줄이기: | 2500/3200/4000/6000 기타 등등 | 맥스. 두께 (밀리미터)을 줄이기: | 4/8/12/16/20 기타 등등 |
| 목구성 격차: | 100 밀리미터, 150-500mm | 백게이지: | 1000 밀리미터를 여행한 볼 스크류 + 선 안내원 |
| 색: | 흑회색 + 백색 | 전압: | 220V/380V/400V 50HZ/60HZ,Customized, |
| 애프터 서비스는 제공되었습니다: | 해외인 기계류, 온라인 지원, 비디오 기술 지원을 서비스할 수 있는 엔지니어들 | 보증: | 1년 |
| 하이 라이트: | 4 밀리미터 6 밀리미터 CNC 전단 장치,CNC 전단 장치 50HZ,50HZ 수력 길로틴 전단 |
||
패널 기반을 둔 주택
1. UG 유한 요소 분석법, 캐드 보조 설계를 사용할 때, 골조는 필수적 용접과 진동 제거 내부 응력 치료법을 채택하고 기계 공구를 만들기 위한 다른 방법이 더 높은 강성과 내진동성을 가지고 있습니다.
전단 기계 틀은 아닐 처리의 용접 기구와 스트레스 해소 과정에 의해 만들어진 용접 구조체입니다.
2. 유압 절단기는 다양한 줄이는 길이와 성능에서 생산되는 변하기 쉬운 갈퀴 활동 기계입니다.
백게이지 빔 움직임은 NC / 시엔시 컨트롤러를 제어됩니다.
제거가 일 수 있는 절삭각과 / 위로 낮게 블레이드는 NC /에 의해 다른 플레이트 두께와 절단 길이에 따른 시엔시 컨트롤러를 제어하고 운영했습니다.
3. 유압 시스템 :
더 유지관리를 위해 믿을 만하고 쉬운 통합된 유압제어방식을 도입하세요.
직렬 유압원통 동기화 시스템은 채택되고 기계가 고르게 응력을 가집니다. TANDEM 실린더의 오일양을 조절함으로써, 전단 각도는 시어링 다른 플레이트 두께의 필요를 충족시켜 주기 위해 더 편리하게 조정될 수 있습니다.
지멘스 또는 WN 자동차, 알리드 펌프와 렉스로스 밸브는 사용된 온트입니다 전단기.
유압 시스템은 뜨거운 지역(Optional)를 위한 추가된 냉각 더 쌀쌀한 특정입니다
4. CNC 자동화되 역행정 제한기 시스템. 0,05 밀리미터 정확도와 1000 밀리미터 오래된 계측기.
역행정 제한기 제거는 더 높은 삭감 정확도를 보증하는 에스툰 E21s 또는 델엠 DAC-360T에 의해 제어됩니다.
볼 스크류와 선 안내원과 고정밀도 역행정 제한기.
5. 그것은 전문적 게이트 유형 도구 홀더 구조를 채택합니다. 보편적 컨베잉 볼 지지 테이블은 운영자의 노동 강도를 감소시키기 위해 채택됩니다.
6. 시트의 왜곡을 감소시키기 위해 직장 생활, 조정할 수 있는 전단 각을 연장하기 위한 4 최첨단과 직사각형 블레이드.
상측 블레이드 거치대는 또한 안에 소재 공급을 용이하게 하기 위해 구조를 안으로 기우는 것을 하고 공작물의 정확도를 강화합니다
7. 이 전단 설비는 제어되기 위해 제어기 델엠 DAC360T 또는 사이벨텍 T8을 NC 제어기 에스툰 E21s 또는 CNC를 채택하고 프론트 게이지 / 피딩축 (줄이는 길이), 절삭각을 운전하고 날이 / 제거를 금이 가게 합니다
당신의 손가락 끝에 있는 시엔시 컨트롤러 DELEM DAC360T 전단기 편의시설. 그것은 시어링 효과적이고 시어링 품질을 향상시킵니다.
8. 유압 시스템은 동시에 브라다형 축적자를 보조 에너지 소스로 이용하고, 시스템의 압력 충격을 흡수하여서, 기계 공구가 아무일 없이 순조롭고 소음이 낮습니다.
전단기 QC11K-16x6000의 상술,
| 상술 | QC11K-16x6000 |
| 맥스. 두께를 줄이기 |
16 밀리미터 (연강) 8 밀리미터 (스테인레스 강) |
| 맥스. 커팅 폭 | 6000 밀리미터 |
| 타격 | 분 4-12 번 / |
| 백게이지 타격 | 10-1000mm |
| 전단 각도 | 0.5-2.5Degree |
| 통로 깊이 | 100 밀리미터 |
| 작업 테이블의 높이 | 900 밀리미터 |
| 작업 테이블의 폭 | 600 밀리미터 |
| 주요 서보 모터 동력 | 37 kw |
| 차원 : | 7000x2400x3600 |
| 정미중량 앱로. | 36Tons |
| 볼트. |
380V,50HZ
|
| 선택적 모델 | 제조사 | 발언 | |
|---|---|---|---|
| CNC 시스템 |
E21s P40T |
ELGO DELEM |
|
| 인버터 | 델타, INVT | TW | |
| 유압 시스템 | 메인 솔레노이드 밸브 |
렉스로스 YUKEN |
|
| 역행정 제한기 |
교류 전동기 볼 스크류 + 선 안내원 |
PSL 대만 |
|
| 오일 펌프 | 내부 기어 오일 펌프 |
햇빛이 찬란합니다 |
|
| 주요 권력 |
교류 전동기 |
WN | |
| 프론트 작업 테이블 | 특별한 팔레트와 볼 래크 | PSL | |
| 보안 | 앞 강철 울타리 + 뒤로 안전한 센서 보호 (옵션널) | PSL | |
| 칼날 간극 |
설명서 자동화됩니다 |
PSL | |
| 전자 소자 | 쉐나이더 중계기, 콘택터 | 쉐나이더 | |
| 발 스위치 | 카콘 수직인 스위치 | 한국 | |
| 내부 고발자 | 150 밀리미터 -500mm(Optional) | PSL |
| 모델 |
맥스. 트크킨. |
항복 강도 | 맥스. 길이 | 각 | X.Stroke | 힘 | L*W*H(mm) | 중량 |
|---|---|---|---|---|---|---|---|---|
| QC11K-6*2500 | 6 밀리미터 | ≤450kN/cm | 2500 밀리미터 | 0.5-2.5' | 750 밀리미터 | 7.5kW | 3140*1740*2040 | 4800Kg |
| QC11K-6*3200 | 6 밀리미터 | ≤450kN/cm | 3200 밀리미터 | 0.5-2.5' | 750 밀리미터 | 7.5KW | 3750*1770*2150 | 5800Kg |
| QC11K-6*4000 | 6 밀리미터 | ≤450kN/cm | 4000 밀리미터 | 0.5-2.5' | 750 밀리미터 | 11KW | 4830*1840*2150 | 7500Kg |
| QC11K-6*5000 | 6 밀리미터 | ≤450kN/cm | 5000 밀리미터 | 0.5-2.5' | 750 밀리미터 | 15KW | 5830*1840*2150 | 13000Kg |
| QC11K-6*6000 | 6 밀리미터 | ≤450kN/cm | 6000 밀리미터 | 0.5-3' | 750 밀리미터 | 15KW | 6480*2100*2300 | 18000Kg |
| QC11K-8*2500 | 8 밀리미터 | ≤450kN/cm | 2500 밀리미터 | 0.5-2.5' | 750 밀리미터 | 11KW | 3040*1700*1700 | 5500Kg |
| QC11K-8*3200 | 8 밀리미터 | ≤450kN/cm | 3200 밀리미터 | 0.5-2.5' | 750 밀리미터 | 11KW | 3860*1700*1700 | 6200Kg |
| QC11K-8*4000 | 8 밀리미터 | ≤450kN/cm | 4000 밀리미터 | 0.5-2.5' | 750 밀리미터 | 11KW | 4640*1700*1700 | 7900Kg |
| QC11K-8*5000 | 8 밀리미터 | ≤450kN/cm | 5000 밀리미터 | 0.5~3' | 750 밀리미터 | 18.5KW | 5400*2400*2000 | 13500Kg |
| QC11K-8*6000 | 8 밀리미터 | ≤450kN/cm | 6000 밀리미터 | 0.5~3' | 750 밀리미터 | 22KW | 6480*2100*2350 | 19000Kg |
| QC11K-8*8000 | 8 밀리미터 | ≤450kN/cm | 8000 밀리미터 | 0.5~3' | 750 밀리미터 | 22KW | 8580*2130*2350 | 29500Kg |
| QC11K-10*2500 | 10 밀리미터 | ≤450kN/cm | 2500 밀리미터 | 0.5-2.5' | 950 밀리미터 | 15KW | 3040*1800*1700 | 6500Kg |
| QC11K-10*3200 | 10 밀리미터 | ≤450kN/cm | 3200 밀리미터 | 0.5-2.5' | 950 밀리미터 | 11KW | 3850*1830*1900 | 7500Kg |
| QC11K-10*4000 | 10 밀리미터 | ≤450kN/cm | 4000 밀리미터 | 0.5-2.5' | 950 밀리미터 | 15KW | 4650*2100*2000 | 11000Kg |
| QC11K-10*5000 | 10 밀리미터 | ≤450kN/cm | 5000 밀리미터 | 0.5~2.5' | 950 밀리미터 | 15KW | 5750*2100*2000 | 16000Kg |
| QC11K-10*6000 | 10 밀리미터 | ≤450kN/cm | 6000 밀리미터 | 0.5~2.5' | 950 밀리미터 | 15KW | 6500*2100*2300 | 24000Kg |
| QC11K-10*8000 | 10 밀리미터 | ≤450kN/cm | 8000 밀리미터 | 0.5~2.5' | 950 밀리미터 | 15KW | 6800*2100*2300 | 32000Kg |
| QC11K-13*2500 | 13 밀리미터 | ≤450kN/cm | 2500 밀리미터 | 0.5-2.5' | 1000 밀리미터 | 15KW | 3285*1830*2390 | 7500Kg |
| QC11K-13*3200 | 13 밀리미터 | ≤450kN/cm | 3200 밀리미터 | 0.5-2.5' | 1000 밀리미터 | 15KW | 3855*1830*2390 | 9500Kg |
| QC11K-13*4000 | 13 밀리미터 | ≤450kN/cm | 4000 밀리미터 | 0.5-2.5' | 1000 밀리미터 | 18.5KW | 4850*1830*2390 | 12500Kg |
| QC11K-13*6000 | 13 밀리미터 | ≤450kN/cm | 6000 밀리미터 | 0.5~3' | 1000 밀리미터 | 30KW | 6850*1930*2650 | 30000Kg |
| QC11K-13*8000 | 13 밀리미터 | ≤450kN/cm | 8000 밀리미터 | 0.5~3' | 1000 밀리미터 | 30KW | 8950*2130*2850 | 46000Kg |
| QC11K-13*9000 | 13 밀리미터 | ≤450kN/cm | 9000 밀리미터 | 0.5~3' | 1000 밀리미터 | 45KW | 9980*2130*2850 | 65000Kg |
| QC11K-13*10000 | 13 밀리미터 | ≤450kN/cm | 10000 밀리미터 | 0.5~3' | 1000 밀리미터 | 45KW | 11050*2500*3100 | 85000Kg |
| QC11K-16*2500 | 16 밀리미터 | ≤450kN/cm | 2500 밀리미터 | 0.5~3' | 1000 밀리미터 | 22KW | 3440*1940*2830 | 9500Kg |
| QC11K-16*3200 | 16 밀리미터 | ≤450kN/cm | 3200 밀리미터 | 0.5~3' | 1000 밀리미터 | 22KW | 4010*1940*2830 | 11000Kg |
| QC11K-16*4000 | 16 밀리미터 | ≤450kN/cm | 4000 밀리미터 | 0.5~3' | 1000 밀리미터 | 30KW | 5010*1980*2830 | 15500Kg |
| QC11K-16*5000 | 16 밀리미터 | ≤450kN/cm | 5000 밀리미터 | 0.5~3.0' | 1000 밀리미터 | 30KW | 5900*2600*2830 | 25000Kg |
| QC11K-16*6000 | 16 밀리미터 | ≤450kN/cm | 6000 밀리미터 | 1~3.0' | 1000 밀리미터 | 37KW | 7000*2400*3600 | 36000Kg |
| QC11K-16*8000 | 16 밀리미터 | ≤450kN/cm | 8000 밀리미터 | 1~3.0' | 1000 밀리미터 | 45KW | 8900*2900*3430 | 75000Kg |
| QC11K-20*2500 | 20 밀리미터 | ≤450kN/cm | 2500 밀리미터 | 1~3' | 1000 밀리미터 | 30KW | 3440*1980*2830 | 14000Kg |
| QC11K-20*3200 | 20 밀리미터 | ≤450kN/cm | 3200 밀리미터 | 1~3' | 1000 밀리미터 | 30KW | 4010*1900*2830 | 17000Kg |
| QC11K-20*4000 | 20 밀리미터 | ≤450kN/cm | 4000 밀리미터 | 1~3.0' | 1000 밀리미터 | 37KW | 4850*2600*2900 | 22000Kg |
| QC11K-20*6000 | 20 밀리미터 | ≤450kN/cm | 6000 밀리미터 | 1~3.0' | 1000 밀리미터 | 55KW | 6700*3000*3000 | 54000Kg |
| QC11K-30*2500 | 30 밀리미터 | ≤450kN/cm | 2500 밀리미터 | 1~3.0' | 1000 밀리미터 | 45KW | 3440*1900*2830 | 25000Kg |
| QC11K-30*3200 | 30 밀리미터 | ≤450kN/cm | 3200 밀리미터 | 1~3.0' | 1000 밀리미터 | 45KW | 4200*1900*3000 | 34000Kg |
발언 : 이 매개 변수는 2019 디자인을 기반으로 합니다. 만약 매개 변수가 제시간에 업데이트되지 않으면, 채팅 온라인 또는 이메일에 의해 우리와 이해하고 접촉하세요. 감사합니다.
