제품 상세 정보:
결제 및 배송 조건:
|

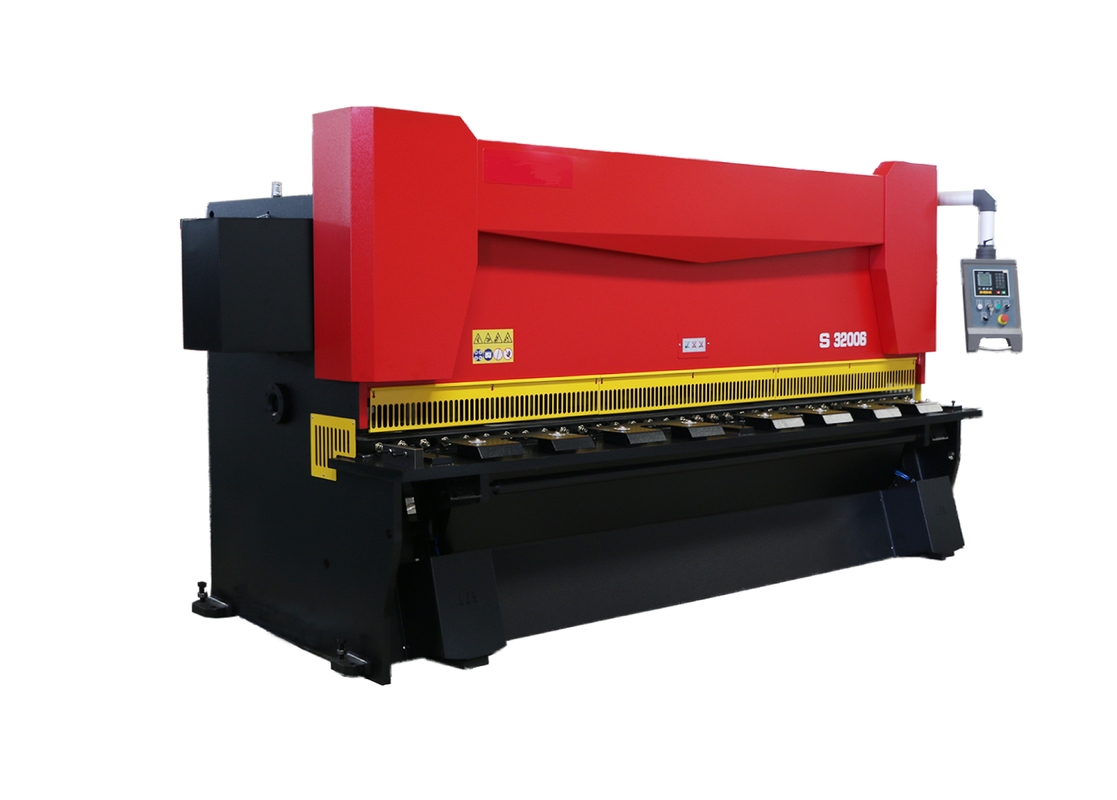

| 상품 이름: | QC11Y-6x3200 CNC 수력이 전단 장치 안티-트위스팅 | 상태: | 새롭습니다 |
|---|---|---|---|
| 애플리케이션: | 공업용 금속 절단, 금속 금속판절단기 | 자르는 소재: | 금속 스테인레스 스틸 탄소강 알루미늄, MS / SS / GI 기타 등등 강철판 |
| 제어 모드: | NC / 시엔시 컨트롤러 ELGO P40T, 델엠 DAC360T | 조정축: | 길이와 블레이드 제거를 줄이는 백게이지, 절삭각 |
| 메인 모터: | 정상 모터, 서보 모터 저장 에너지 | 목구성 격차: | 100 밀리미터, 200 밀리미터, 500 밀리미터 |
| 백게이지: | 750 밀리미터를 여행한 볼 스크류 + 선 안내원 | 백게이지 모터: | 서보 드라이버 |
| 후방 지지: | 박판을 위한 장치를 지원하는 후방 공기 절단 | 색: | 맞춤화되는 White+Blue, 회색 black+White |
| 전압: | Customized,220V/380V/400V 50HZ/60HZ | 애프터 서비스는 제공되었습니다: | 해외인 기계류, 온라인 지원, 비디오 기술 지원을 서비스할 수 있는 엔지니어들 |
| 보증: | 1년 | ||
| 하이 라이트: | 2 밀리미터 전단 장치 PSL,공기 전단 장치 PSL,공기 박판 금속 전단 장치 8 밀리미터 PSL |
||
1. 기계 공구를 만들기 위한 채택하 UG 유한 요소 해석법, 캐드 보조 설계, 골조 필수적 용접과 진동 제거 내부 응력 치료법과 가열 방법은 더 높은 강성과 내진동성을 가지고 있습니다. 게이트 타입 툴 홀더 구조, 칼날 간극, 질소 축재적 복귀의 자동 파인 조정, 수력 꼬임 방지 시스템을 줄이는 후방.
3. 이 전단 장치는 다기능 기계입니다. ELGO P40T 또는 DELEM DAC360T에 대한 시엔시 컨트롤러는 전단기에게 사용하기 쉽고 다재다능한 터치 제어 솔루션을 제공합니다. 요구 다수 역행정 제한기 감원, 절삭각, 행정 길이, 블레이드 격차에 / 아래 /를 위로 지원한 제거와 후방은 기술 수준 전자를 기반으로, 제어될 수 있습니다. 그것은 시어링 효과적이고 시어링 품질을 향상시킵니다.
4. 도입하는 유럽 기술을 진보시켰고 통합된 유압제어방식을 도입하면서, 그것이 좋은 신뢰성을 가지고 있습니다. 더 유지를 위해 믿을 만하고 쉽습니다.기계 공구가 아무일 없이 순조롭고 소음이 낮도록, 지멘스는 자동차로 나릅니다, 유압 시스템이 동시에 브라다형 축적자를 보조 에너지 소스로 이용하고, 시스템의 압력 충격을 흡수합니다..알리드 펌프와 렉스로스 유압 밸브는 전단기 위에 사용됩니다.
5. 역행정 제한기는 모이는고 정밀도 볼 스크류와 선 안내원입니다 . 백게이지 운영은 서보 모터에 의해 조정되고, 쉽게 시엔시 컨트롤러 독일 ELGO P40T, 델엠 DAC360T에 의해 조정되고 드러내집니다 .
6. 쉽게 정렬하기 위해 가위질할 때, 조명 정렬을 설비했습니다. 첫째로 양측에서 조치 다른 크기를 필요로 하고, 그리고 나서 실측치선에 따라 줄인 약간의 사용자들을 위해 특별합니다.
7. 전문적 게이트 유형 도구 홀더 구조. 안전한 울타리는 손을 피하기 위한 기계 위에 조립되고 나들개대흡유펌프고정장치와 절단 발데에 들어가고, 직원들에게 조종 안전성을 확보합니다.
보편적 컨베잉 볼 지지 테이블은 운영자의 노동 강도를 감소시키기 위해 채택됩니다.
8. 우리의 표준 기계는 아렘브리트 정상 모터입니다. 방금 새로운 고전력 서보 모터는 우리의 수력 금속 양털깍기에 적용될 수 있습니다. 서보 기구에 의한 메인 모터는 에너지와 환경 보호를 절약하고 생산비를 줄일 수 있습니다.
정상 모터 서보 모터
전단기 QC11K-6x4000의 상술,
| 타입 | QC11K-6x4000 |
| 맥스. 두께를 줄이기 |
6 밀리미터 (연강) 3 밀리미터 (스테인레스 강) |
| 맥스. 커팅 폭 | 4000 밀리미터 |
| 타격 | 6-30/min |
| 백게이지 타격 | 10-750mm |
| 전단 각도 | 0.5-2.0Degree |
| 통로 깊이 | 100 밀리미터 |
| 작업 테이블의 높이 | 700 밀리미터 |
| 작업 테이블의 폭 | 500 밀리미터 |
| 주요 서보 모터 동력 | 11 kw |
| 오일 펌프 | 32L/min |
| 차원 : | 4850x1800x2150 |
| 정미중량 앱로. | 7100 킬로그램 |
| 볼트. |
380V,50HZ
|
| 선택적 모델 | 제조사 | 발언 | |
|---|---|---|---|
| CNC 시스템 | P40T DAC360 |
ELGO DELEM |
|
| 유압 시스템 | 메인 솔레노이드 밸브 |
렉스로스 |
|
| 역행정 제한기 |
서보 모터 볼 스크류 + 선 안내원 |
ESTUN 대만 |
|
| 오일 펌프 | 내부 기어 오일 펌프 |
알리드 |
|
| 주요 권력 |
정상 모터, 서보 모터 (옵션널) |
중국 VEICHI |
|
| 프론트 작업 테이블 | 큰 팔레트와 볼 래크 | PSL | |
| 보안 대책 |
앞 강철 울타리 보호 뒤로 안전한 센서 보호 (옵션널) |
PSL | |
| 지지 시스템이 뒤로 잘립니다 | 공압 |
PSL |
|
| 칼날 간극 |
자동화된 조정 |
PSL | |
| 전기 부품 | 쉐나이더 중계기, 콘택터 | 쉐나이더 | |
| 발 스위치 | 한국 카콘 수직 페달 | 카콘 한국 |
| 모델 |
맥스. 트크킨. |
항복 강도 | 맥스. 길이 | 각 | X.Stroke | 힘 | L*W*H(mm) | 중량 |
|---|---|---|---|---|---|---|---|---|
| QC11K-6*2500 | 6 밀리미터 | ≤450kN/cm | 2500 밀리미터 | 0.5-2.5' | 750 밀리미터 | 7.5kW | 3140*1740*2040 | 4800Kg |
| QC11K-6*3200 | 6 밀리미터 | ≤450kN/cm | 3200 밀리미터 | 0.5-2.5' | 750 밀리미터 | 7.5KW | 3750*1770*2150 | 5800Kg |
| QC11K-6*4000 | 6 밀리미터 | ≤450kN/cm | 4000 밀리미터 | 0.5-2.5' | 750 밀리미터 | 11KW | 4830*1840*2150 | 7500Kg |
| QC11K-6*5000 | 6 밀리미터 | ≤450kN/cm | 5000 밀리미터 | 0.5-2.5' | 750 밀리미터 | 15KW | 5830*1840*2150 | 13000Kg |
| QC11K-6*6000 | 6 밀리미터 | ≤450kN/cm | 6000 밀리미터 | 0.5-3' | 750 밀리미터 | 15KW | 6480*2100*2300 | 18000Kg |
| QC11K-8*2500 | 8 밀리미터 | ≤450kN/cm | 2500 밀리미터 | 0.5-2.5' | 750 밀리미터 | 11KW | 3040*1700*1700 | 5500Kg |
| QC11K-8*3200 | 8 밀리미터 | ≤450kN/cm | 3200 밀리미터 | 0.5-2.5' | 750 밀리미터 | 11KW | 3860*1700*1700 | 6200Kg |
| QC11K-8*4000 | 8 밀리미터 | ≤450kN/cm | 4000 밀리미터 | 0.5-2.5' | 750 밀리미터 | 11KW | 4640*1700*1700 | 7900Kg |
| QC11K-8*5000 | 8 밀리미터 | ≤450kN/cm | 5000 밀리미터 | 0.5~3' | 750 밀리미터 | 18.5KW | 5400*2400*2000 | 13500Kg |
| QC11K-8*6000 | 8 밀리미터 | ≤450kN/cm | 6000 밀리미터 | 0.5~3' | 750 밀리미터 | 22KW | 6480*2100*2350 | 19000Kg |
| QC11K-8*8000 | 8 밀리미터 | ≤450kN/cm | 8000 밀리미터 | 0.5~3' | 750 밀리미터 | 22KW | 8580*2130*2350 | 29500Kg |
| QC11K-10*2500 | 10 밀리미터 | ≤450kN/cm | 2500 밀리미터 | 0.5-2.5' | 950 밀리미터 | 15KW | 3040*1800*1700 | 6500Kg |
| QC11K-10*3200 | 10 밀리미터 | ≤450kN/cm | 3200 밀리미터 | 0.5-2.5' | 950 밀리미터 | 11KW | 3850*1830*1900 | 7500Kg |
| QC11K-10*4000 | 10 밀리미터 | ≤450kN/cm | 4000 밀리미터 | 0.5-2.5' | 950 밀리미터 | 15KW | 4650*2100*2000 | 11000Kg |
| QC11K-10*5000 | 10 밀리미터 | ≤450kN/cm | 5000 밀리미터 | 0.5~3' | 950 밀리미터 | 15KW | 5750*2100*2000 | 16000Kg |
| QC11K-10*6000 | 10 밀리미터 | ≤450kN/cm | 6000 밀리미터 | 0.5~3' | 950 밀리미터 | 15KW | 6500*2100*2300 | 24000Kg |
| QC11K-10*8000 | 10 밀리미터 | ≤450kN/cm | 8000 밀리미터 | 0.5~3' | 950 밀리미터 | 15KW | 6800*2100*2300 | 32000Kg |
| QC11K-13*2500 | 13 밀리미터 | ≤450kN/cm | 2500 밀리미터 | 0.5-2.5' | 1000 밀리미터 | 15KW | 3285*1830*2390 | 7500Kg |
| QC11K-13*3200 | 13 밀리미터 | ≤450kN/cm | 3200 밀리미터 | 0.5-2.5' | 1000 밀리미터 | 15KW | 3855*1830*2390 | 9500Kg |
| QC11K-13*4000 | 13 밀리미터 | ≤450kN/cm | 4000 밀리미터 | 0.5-2.5' | 1000 밀리미터 | 18.5KW | 4850*1830*2390 | 12500Kg |
| QC11K-13*6000 | 13 밀리미터 | ≤450kN/cm | 6000 밀리미터 | 0.5~3' | 1000 밀리미터 | 30KW | 6850*1930*2650 | 30000Kg |
| QC11K-13*8000 | 13 밀리미터 | ≤450kN/cm | 8000 밀리미터 | 0.5~3' | 1000 밀리미터 | 30KW | 8950*2130*2850 | 46000Kg |
| QC11K-13*9000 | 13 밀리미터 | ≤450kN/cm | 9000 밀리미터 | 0.5~3' | 1000 밀리미터 | 45KW | 9980*2130*2850 | 65000Kg |
| QC11K-13*10000 | 13 밀리미터 | ≤450kN/cm | 10000 밀리미터 | 0.5~3' | 1000 밀리미터 | 45KW | 11050*2500*3100 | 85000Kg |
| QC11K-16*2500 | 16 밀리미터 | ≤450kN/cm | 2500 밀리미터 | 0.5~3' | 1000 밀리미터 | 22KW | 3440*1940*2830 | 9500Kg |
| QC11K-16*3200 | 16 밀리미터 | ≤450kN/cm | 3200 밀리미터 | 0.5~3' | 1000 밀리미터 | 22KW | 4010*1940*2830 | 11000Kg |
| QC11K-16*4000 | 16 밀리미터 | ≤450kN/cm | 4000 밀리미터 | 0.5~3' | 1000 밀리미터 | 30KW | 5010*1980*2830 | 15500Kg |
| QC11K-16*5000 | 16 밀리미터 | ≤450kN/cm | 5000 밀리미터 | 0.5~3.0' | 1000 밀리미터 | 30KW | 5900*2600*2830 | 25000Kg |
| QC11K-16*6000 | 16 밀리미터 | ≤450kN/cm | 6000 밀리미터 | 1~3.0' | 1000 밀리미터 | 37KW | 6900*2600*2830 | 36000Kg |
| QC11K-16*8000 | 16 밀리미터 | ≤450kN/cm | 8000 밀리미터 | 1~3.0' | 1000 밀리미터 | 45KW | 8900*2900*3430 | 75000Kg |
| QC11K-20*2500 | 20 밀리미터 | ≤450kN/cm | 2500 밀리미터 | 1~3' | 1000 밀리미터 | 30KW | 3440*1980*2830 | 14000Kg |
| QC11K-20*3200 | 20 밀리미터 | ≤450kN/cm | 3200 밀리미터 | 1~3' | 1000 밀리미터 | 30KW | 4010*1900*2830 | 17000Kg |
| QC11K-20*4000 | 20 밀리미터 | ≤450kN/cm | 4000 밀리미터 | 1~3.0' | 1000 밀리미터 | 37KW | 4850*2600*2900 | 22000Kg |
| QC11K-20*6000 | 20 밀리미터 | ≤450kN/cm | 6000 밀리미터 | 1~3.0' | 1000 밀리미터 | 55KW | 6700*3000*3000 | 54000Kg |
| QC11K-30*2500 | 30 밀리미터 | ≤450kN/cm | 2500 밀리미터 | 1~3.0' | 1000 밀리미터 | 45KW | 3440*1900*2830 | 25000Kg |
| QC11K-30*3200 | 30 밀리미터 | ≤450kN/cm | 3200 밀리미터 | 1~3.0' | 1000 밀리미터 | 45KW | 4200*1900*3000 | 34000Kg |
발언 : 만약 이러한 매개 변수가 제시간에 업데이트되거나 바뀌지 않으면, 이해되고 채팅 온라인 또는 이메일을 우리와 접촉시키세요. 감사합니다.
