제품 상세 정보:
결제 및 배송 조건:
|

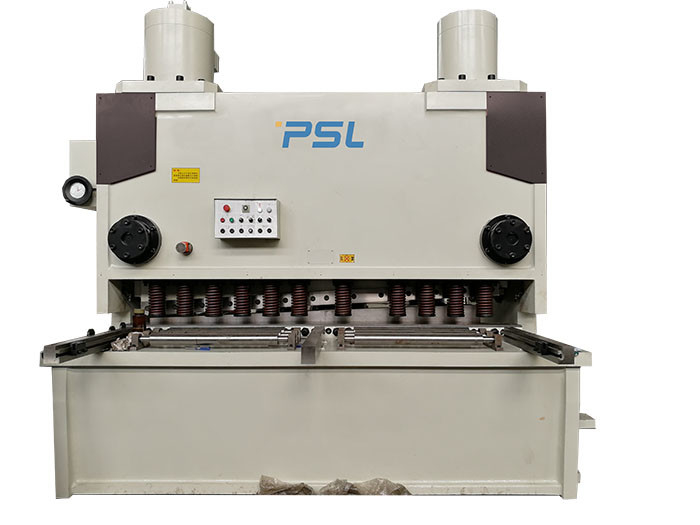

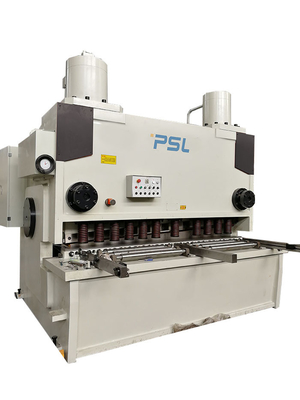

| 이름: | NC 수력 길로틴 전단 | 타입: | QC11K-25x3100 두꺼운 시트 금속 단두대 전단 장치 |
|---|---|---|---|
| 애플리케이션: | 금속판 공업, 금속판 절단기 | 자르는 소재: | 스테인레스 강 탄소강 알루미늄, MS / SS / GI 기타 등등 강철판 |
| 제어 모드: | NC 제어기 에스툰 E21s ; 시엔시 컨트롤러 ELGO P40T, 델엠 DAC360T | 맥스. 폭 (밀리미터)을 줄이기: | 2500/3200/4000/6000 기타 등등 |
| 맥스. 절단 두께 (밀리미터): | 8/12/16/20/25/30 기타 등등 | 목구성 격차: | 100 밀리미터, 옵션 150-500mm |
| 메인 모터: | 정상적 교류 전동기 | 백게이지 구동: | 인버터, 서보 드라이버 |
| 백게이지: | 1000 밀리미터를 여행한 볼 스크류 + 선 안내원 | 색: | 하얗거나 주문 제작된 흑회색 + |
| 전압: | 220V/380V/400V 50HZ/60HZ,Customized, | 애프터 서비스는 제공되었습니다: | 해외인 기계류, 온라인 지원, 비디오 기술 지원을 서비스할 수 있는 엔지니어들 |
| 보증: | 1년 | ||
| 하이 라이트: | 20 밀리미터 전단 장치,20 밀리미터 CNC 전단 장치,CNC 전단 장치 220v |
||
아주 튼튼하 두꺼운 전기 강판 길로틴 전단 표준 부품 :
1. 측면 프레임 위의 단일의 핸들에 의한 빠르고 정확한 칼날 간극 조정
2. 알루미늄, 연강과 스테인레스 강판을 줄이기 위한 4-모서리 블레이드
3. 셰도우 라인 절단을 위해 라인 조명과 와이어를 줄이기
4. 길이 조정을 줄이는 타격의 반대
5. 수력이고 전기적 과부하 방지
6. 미터와 스카링 무기와 다른 전방 지지부 암
7. 에스툰 E21S NC 제어
8. 폭과 칼날 간극을 줄이면서, ELGO P40T 또는 DELEM DAC360T CNC는 (선택적) 백게이지, 절삭각을 콘트롤.
9. 보스-렉스로스 또는 유켄 유압 시스템
10. 슈나이더전력
11. 백게이지 교류 전동기를 운전하기 위한 델타 또는 LG 인버터
12. 백게이지 서보 모터 구동은 선택적입니다
13. 0,05 밀리미터 정확도와 백게이지 볼 스크류와 연마한 로드.
15. 울타리식 안전 장치는 표준 모임 CE 규정입니다.
유압 시스템
더 유지관리를 위해 믿을 만하고 쉬운 통합된 유압제어방식을 도입하세요.유압 시스템은 보스-렉스로스 또는 YUKEN에서 왔습니다 .모든 파이프, 플랜지와 진동 증명과 누출 증명과 접합부는 설계하고 실린더에서 모든 밀봉에서 설정하는 것 가장 유명한 브랜드인 일본, 상등품과 고성능으로부터 볼퀄아 또는 NOK입니다.
직렬 유압원통 동기화 시스템은 채택되고 기계가 고르게 응력을 가집니다. TANDEM 실린더의 오일양을 조절함으로써, 전단 각도는 시어링 다른 플레이트 두께의 필요를 충족시켜 주기 위해 더 편리하게 조정될 수 있습니다.
유압 시스템은 뜨거운 지역(Optional)를 위한 추가된 냉각 더 쌀쌀한 특정입니다
블레이드는 조정되고 정확성을 다음으로 잘라줍니다
전단 각과 블레이드 제거는 플레이트 두께에 따라 변하기 쉬우며, 그것이 박판 금속의 전단 변형을 감소시킬 수 있고, 매우 두꺼운 박판 금속을 깎을 수 있습니다.
부문 시어링의 기능, 빛과 협력하는 기능. 상측 블레이드 거치대는 또한 안에 소재 공급을 용이하게 하기 위해 안으로 티링 구조를 가지고 있고 공작물의 정확도를 강화합니다.
전단기 QC11K-25x3100의 상술,
| 상술 | QC11K-25x3100 |
| 맥스. 두께를 줄이기 |
25 밀리미터 (연강) 12 밀리미터 (스테인레스 강) |
| 맥스. 커팅 폭 | 3100 밀리미터 |
| 타격 | 분 4-30 번 / |
| 백게이지 타격 | 10-1000mm |
| 전단 각도 | 0.5-3.0Degree |
| 통로 깊이 | 100 밀리미터 |
| 작업 테이블의 높이 | 900 밀리미터 |
| 작업 테이블의 폭 | 600 밀리미터 |
| 주요 서보 모터 동력 | 37 kw |
| 차원 : | 4000x2370x3200 |
| 정미중량 앱로. | 23.5Tons |
| 볼트. |
380V,50HZ
|
| 선택적 모델 | 제조사 | 발언 | |
|---|---|---|---|
| CNC 시스템 |
E21s P40T |
ELGO DELEM |
|
| 인버터 | 델타, INVT | TW | |
| 유압 시스템 | 메인 솔레노이드 밸브 |
렉스로스 YUKEN |
|
| 역행정 제한기 |
교류 전동기 볼 스크류 + 선 안내원 |
PSL 대만 |
|
| 오일 펌프 | 내부 기어 오일 펌프 |
햇빛이 찬란합니다 |
|
| 주요 권력 |
교류 전동기 |
WN | |
| 프론트 작업 테이블 | 특별한 팔레트와 볼 래크 | PSL | |
| 보안 | 앞 강철 울타리 + 뒤로 안전한 센서 보호 (옵션널) | PSL | |
| 칼날 간극 |
설명서 (선택적인) 모토리즈드 |
PSL | |
| 전자 소자 | 쉐나이더 중계기, 콘택터 | 쉐나이더 | |
| 발 스위치 | 카콘 수직인 스위치 | 한국 | |
| 내부 고발자 | 150 밀리미터 -500mm(Optional) | PSL |
| 모델 |
맥스. 트크킨. |
항복 강도 | 맥스. 길이 | 각 | X.Stroke | 힘 | L*W*H(mm) | 중량 |
|---|---|---|---|---|---|---|---|---|
| QC11K-6*2500 | 6 밀리미터 | ≤450kN/cm | 2500 밀리미터 | 0.5-2.5' | 750 밀리미터 | 7.5kW | 3140*1740*2040 | 4800Kg |
| QC11K-6*3200 | 6 밀리미터 | ≤450kN/cm | 3200 밀리미터 | 0.5-2.5' | 750 밀리미터 | 7.5KW | 3750*1770*2150 | 5800Kg |
| QC11K-6*4000 | 6 밀리미터 | ≤450kN/cm | 4000 밀리미터 | 0.5-2.5' | 750 밀리미터 | 11KW | 4830*1840*2150 | 7500Kg |
| QC11K-6*5000 | 6 밀리미터 | ≤450kN/cm | 5000 밀리미터 | 0.5-2.5' | 750 밀리미터 | 15KW | 5830*1840*2150 | 13000Kg |
| QC11K-6*6000 | 6 밀리미터 | ≤450kN/cm | 6000 밀리미터 | 0.5-3' | 750 밀리미터 | 15KW | 6480*2100*2300 | 18000Kg |
| QC11K-8*2500 | 8 밀리미터 | ≤450kN/cm | 2500 밀리미터 | 0.5-2.5' | 750 밀리미터 | 11KW | 3040*1700*1700 | 5500Kg |
| QC11K-8*3200 | 8 밀리미터 | ≤450kN/cm | 3200 밀리미터 | 0.5-2.5' | 750 밀리미터 | 11KW | 3860*1700*1700 | 6200Kg |
| QC11K-8*4000 | 8 밀리미터 | ≤450kN/cm | 4000 밀리미터 | 0.5-2.5' | 750 밀리미터 | 11KW | 4640*1700*1700 | 7900Kg |
| QC11K-8*5000 | 8 밀리미터 | ≤450kN/cm | 5000 밀리미터 | 0.5~3' | 750 밀리미터 | 18.5KW | 5400*2400*2000 | 13500Kg |
| QC11K-8*6000 | 8 밀리미터 | ≤450kN/cm | 6000 밀리미터 | 0.5~3' | 750 밀리미터 | 22KW | 6480*2100*2350 | 19000Kg |
| QC11K-8*8000 | 8 밀리미터 | ≤450kN/cm | 8000 밀리미터 | 0.5~3' | 750 밀리미터 | 22KW | 8580*2130*2350 | 29500Kg |
| QC11K-10*2500 | 10 밀리미터 | ≤450kN/cm | 2500 밀리미터 | 0.5-2.5' | 950 밀리미터 | 15KW | 3040*1800*1700 | 6500Kg |
| QC11K-10*3200 | 10 밀리미터 | ≤450kN/cm | 3200 밀리미터 | 0.5-2.5' | 950 밀리미터 | 11KW | 3850*1830*1900 | 7500Kg |
| QC11K-10*4000 | 10 밀리미터 | ≤450kN/cm | 4000 밀리미터 | 0.5-2.5' | 950 밀리미터 | 15KW | 4650*2100*2000 | 11000Kg |
| QC11K-10*5000 | 10 밀리미터 | ≤450kN/cm | 5000 밀리미터 | 0.5~2.5' | 950 밀리미터 | 15KW | 5750*2100*2000 | 16000Kg |
| QC11K-10*6000 | 10 밀리미터 | ≤450kN/cm | 6000 밀리미터 | 0.5~2.5' | 950 밀리미터 | 15KW | 6500*2100*2300 | 24000Kg |
| QC11K-10*8000 | 10 밀리미터 | ≤450kN/cm | 8000 밀리미터 | 0.5~2.5' | 950 밀리미터 | 15KW | 6800*2100*2300 | 32000Kg |
| QC11K-13*2500 | 13 밀리미터 | ≤450kN/cm | 2500 밀리미터 | 0.5-2.5' | 1000 밀리미터 | 15KW | 3285*1830*2390 | 7500Kg |
| QC11K-13*3200 | 13 밀리미터 | ≤450kN/cm | 3200 밀리미터 | 0.5-2.5' | 1000 밀리미터 | 15KW | 3855*1830*2390 | 9500Kg |
| QC11K-13*4000 | 13 밀리미터 | ≤450kN/cm | 4000 밀리미터 | 0.5-2.5' | 1000 밀리미터 | 18.5KW | 4850*1830*2390 | 12500Kg |
| QC11K-13*6000 | 13 밀리미터 | ≤450kN/cm | 6000 밀리미터 | 0.5~3' | 1000 밀리미터 | 30KW | 6850*1930*2650 | 30000Kg |
| QC11K-13*8000 | 13 밀리미터 | ≤450kN/cm | 8000 밀리미터 | 0.5~3' | 1000 밀리미터 | 30KW | 8950*2130*2850 | 46000Kg |
| QC11K-13*9000 | 13 밀리미터 | ≤450kN/cm | 9000 밀리미터 | 0.5~3' | 1000 밀리미터 | 45KW | 9980*2130*2850 | 65000Kg |
| QC11K-13*10000 | 13 밀리미터 | ≤450kN/cm | 10000 밀리미터 | 0.5~3' | 1000 밀리미터 | 45KW | 11050*2500*3100 | 85000Kg |
| QC11K-16*2500 | 16 밀리미터 | ≤450kN/cm | 2500 밀리미터 | 0.5~3' | 1000 밀리미터 | 22KW | 3440*1940*2830 | 9500Kg |
| QC11K-16*3200 | 16 밀리미터 | ≤450kN/cm | 3200 밀리미터 | 0.5~3' | 1000 밀리미터 | 22KW | 4010*1940*2830 | 11000Kg |
| QC11K-16*4000 | 16 밀리미터 | ≤450kN/cm | 4000 밀리미터 | 0.5~3' | 1000 밀리미터 | 30KW | 5010*1980*2830 | 15500Kg |
| QC11K-16*5000 | 16 밀리미터 | ≤450kN/cm | 5000 밀리미터 | 0.5~3.0' | 1000 밀리미터 | 30KW | 5900*2600*2830 | 25000Kg |
| QC11K-16*6000 | 16 밀리미터 | ≤450kN/cm | 6000 밀리미터 | 1~3.0' | 1000 밀리미터 | 37KW | 7000*2400*3600 | 36000Kg |
| QC11K-16*8000 | 16 밀리미터 | ≤450kN/cm | 8000 밀리미터 | 1~3.0' | 1000 밀리미터 | 45KW | 8900*2900*3430 | 75000Kg |
| QC11K-20*2500 | 20 밀리미터 | ≤450kN/cm | 2500 밀리미터 | 1~3' | 1000 밀리미터 | 30KW | 3440*1980*2830 | 14000Kg |
| QC11K-20*3100 | 20 밀리미터 | ≤450kN/cm | 3100 밀리미터 | 1~3' | 1000 밀리미터 | 30KW | 4010*1900*2830 | 17000Kg |
| QC11K-20*4000 | 20 밀리미터 | ≤450kN/cm | 4000 밀리미터 | 1~3.0' | 1000 밀리미터 | 37KW | 4850*2600*2900 | 22000Kg |
| QC11K-20*6000 | 20 밀리미터 | ≤450kN/cm | 6000 밀리미터 | 1~3.0' | 1000 밀리미터 | 55KW | 6700*3000*3000 | 54000Kg |
| QC11K-25*2500 | 25 밀리미터 | ≤450kN/cm | 2500 밀리미터 | 1~3.0' | 1000 밀리미터 | 37KW | 3440*1900*2830 | 25000Kg |
| QC11K-25*3100 | 25 밀리미터 | ≤450kN/cm | 3100 밀리미터 | 1~3.0' | 1000 밀리미터 | 37KW | 4000*2370*3200 | 23500Kg |
발언 : 이 매개 변수는 2019 디자인을 기반으로 합니다. 만약 매개 변수가 제시간에 업데이트되지 않으면, 채팅 온라인 또는 이메일에 의해 우리와 이해하고 접촉하세요. 감사합니다.
