제품 상세 정보:
결제 및 배송 조건:
|
| 이름: | 수력 단두대 전단 장치 | 상태: | 새롭습니다 |
|---|---|---|---|
| 자르는 소재: | 금속 스테인레스 스틸 탄소강 알루미늄, MS / SS / GI 기타 등등 강철판 | 맥스. 두께를 줄이기: | 13 밀리미터 |
| 제어 시스템: | 에스툰 E21S NC 제어, 델엠 DAC-360 | 색: | 주문형입니다 |
| 전압: | 맞춤화되는 380V | 보증: | 1년이요 |
| 애프터 서비스는 제공되었습니다: | 기계류 해외, 온라인 지원을 서비스할 수 있는 엔지니어들 | ||
| 하이 라이트: | 수력 단두대 기계 Hgs13x6200,수력 박판 금속은 Hgs13x6200을 단두대로 목을 자릅니다,기계 Hgs13x6200을 줄이는 수력 단두대 |
||

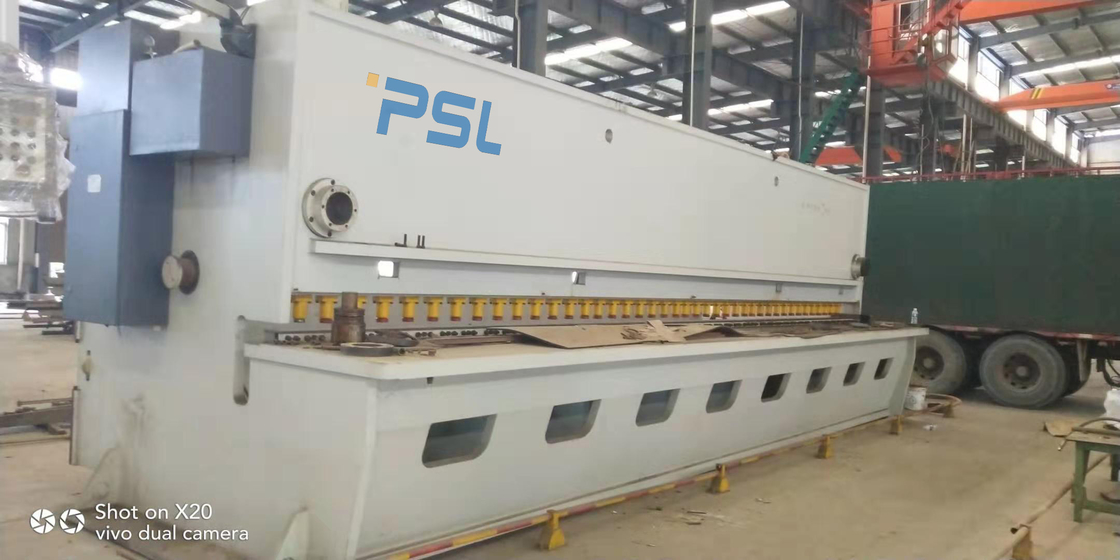

NC 수력 단두대 전단 장치 LVD-YSD 스타일 모델 HGS13x6200
1.1. 상측 블레이드 거치대는 단두대 구조물을 채택합니다.
1.2. 롤링 가이드는 스레에-포인트 타입에 의해서 지원됩니다. 앞 프리로딩 가이드 레일은 후부 상부 롤러와 후방 더 낮은 롤러에 붙어 있는 툴 홀더를 유지하고 왕복 운동에서 어떤 제거가 없습니다.
1.3. 더 낮은 받침대는 좋은 정확도로 고쳐집니다.
1.4. 상부 도구 받침은 블랭킹을 위해 편리한 경사 구조물을 채택하고, 부품의 정확도를 향상시킵니다.
1.5. 전단 각은 조정될 수 있습니다. 버튼 제어는 전단 각을 조정하는데 사용되며, 그것이 편리하고 빠릅니다.
1.6. 박판을 깎을 때, 전단 각은 감소될 수 있고, 부분의 왜곡이 최저치로 감소할 수 있고, 파기가 거친 부분 없이고 곧습니다.
1.7. 칼날 간극 조정은 편리하고 시어링 품질이 개선됩니다. 블레이드의 클리어런스 값은 수적으로 드러내집니다.
1.8. 직사각형 블레이드, 4개 모서리가 사용된, 긴 서비스 라이프, 쉬운 연마일 수 있습니다.
1.9. 가동 블레이드 지원은 칼날 간극 균일성의 조정을 용이하게 하고, 전단기 질을 향상시키고 블레이드 서비스 수명을 연장합니다.
1.10. 사용자들이 피드를 줄이도록 편리한 구형 볼 지지 테이블.
1.11. 더 낮은 블레이드와 직각인 통치자와 프론트 게이지는 사용자의 프리-포지션링 작업을 위한 요구조건을 충족시킵니다.
2. 기술적인 매개 변수,
| 아니오. | 이름 | 가치 | 유닛 | 발언 |
| 1 | 맥스. 두께를 줄이기 | 13 | 밀리미터 | σb≤450N/mm2 |
| 2 | 맥스. 커팅 폭 | 6200 | 밀리미터 | |
| 3 | 맥스. 컷팅력 | 730 | 나트 | |
| 4 | 목구성 | 100 | 밀리미터 | |
| 5 | 절삭각 | 0.5-2.5 | 급 | 조정할 수 있습니다 |
| 6 | 타격 | 7 | 타임즈 지 / 분. | |
| 7 | 백게이지의 범위 | 10-1000 | 밀리미터 | |
| 8 | 누름의 양 | 32 | pc | |
| 9 | 석유의 거래량 탱크 | 680 | Ｌ |
| 10 | 메인 모터의 동력 | 30 | kW | |
| 11 | 길이 | 7100 | 밀리미터 | |
| 12 | 폭 | 2400 | 밀리미터 | |
| 13 | 높이 | 2850 | 밀리미터 | |
| 14 | 중량의 기계 | 29000 | 킬로그램 |
3. 기계의 주요 부문
3.1. 컴퓨터 지원 설계를 사용하기. 골조, 슬라이더와 다른 중요한 구성 요소는 강도의 합리성과 골조의 구조물을 보증하기 위해 ANSYS 유한 요소 분석 소프트웨어에 의해 분석됩니다.
3.2 전체 용접 구조는 골조와 상측 블레이드 거치대를 위해 채택되고 독일 테크놀로지가 내부 응력을 제거해서 사용됩니다. 정확도는 잘 유지됩니다.
3.3 녹과 스프레이 앤티-러스트 페인트를 제거하기 위해 샷 피닝을 사용하세요.
3.4 빔과 상부 도구 받침들을 누르는 기계 공구의 기둥, 작업대는 각각 장착 표면의 수직 상태와 평행을 보증하는 천공과 한 번에 제분기에 의해 형성됩니다.
4.1. 도입하는 유럽 기술을 진보시켰고 통합된 유압제어방식을 도입하면서, 그것이 좋은 신뢰성을 가지고 있습니다.
4.2. 일련 실린더 동기화 시스템은 채택되고 기계 공구가 한결같게 로딩됩니다.
4.3. 유압 시스템은 피부 가방 축적자를 보조 에너지로 이용하고 동시에 압력 충격을 흡수합니다, 기계 공구가 아무일 없이 순조롭고, 저소음을 가지고 있습니다.
4.4. 액압 프레스는 시어링을 더 믿을 만하게 합니다.
4.5. 압력은 합성 힘의 증가에 따라 증가합니다.
4.6. 유압 시스템은 안전하고 믿을 만한 과부담 오버 플로우 방지를 갖.
4.7. 오일 펌프는 일본의 NACHI 회사의 내부 기어 펌프를 채택하며, 그것이 고압과 저소음에 견뎌낼 수 있습니다.
4.8. 밀봉 링은 독일 머켈 회사에 의해 제조되고 일본 NOK 회사입니다. 그들은 좋은 실링 성능, 믿을 수 있는 오퍼레이션과 긴 서비스 라이프를 가지고 있습니다.
4.9. 오일 수준 높이의 명백하고 직관적 디스플레이.
4.10. 유압 시스템은 높은 필터링 정확도와 필터를 갖추고 있습니다.
4.11. 공작 기계류는 정격 부하밑에서 끊임없이 일할 수 있습니다. 유압 시스템은 안정적이고 정확도입니다.
5. 전기 시스템
5.1. 전단 장치를 위해 특별한 백게이지 진행을 제어하기 위해 에스툰 NC 제어기 E21s를 사용하기
5.2. 국제 표준에 따른 전기 부품이 해외에서 수입 부품을 채택한 핵심은 안전하고 믿을 만하고 긴 서비스 라이프와 강한 대항 간섭 능력을 가집니다.
5.3. 전자적 제어 캐비넷은 IP54 보호 기준을 충족시키고 전기 부품이 기준에 배열되고 분명히 표시됩니다.
5.4. 그것은 용이한 작동을 위해 모바일 수술대와 움직일 수 있는 페달 스위치를 갖추고 있습니다.
5.5. 장비는 장비와 인력의 안전을 보장하기 위해 비상 정지와 과부하 방지와 같은 믿을 만한 전기적 안전 검사를 가지고 있습니다.
생성물 파라미터 :
| 네임이론 |
62/6
|
62/8
|
80/10
|
40/13
|
62/13
|
80/13
|
25/16
|
31/16
|
40/16
|
50/16
|
62/16
|
| 맥스. 전단기 두께 |
|
|
|
|
|
|
|
|
|
|
|
| 연강 밀리미터 |
6
|
8
|
10
|
13
|
13
|
13
|
16
|
16
|
16
|
16
|
16
|
| 스테인레스 강 밀리미터 |
3
|
4
|
6
|
8
|
8
|
8
|
10
|
10
|
10
|
10
|
10
|
| 길이 밀리미터를 줄이기 |
6200
|
6200
|
8000
|
4000
|
6200
|
8000
|
2500
|
3100
|
4000
|
5000
|
6200
|
| 합성 힘 나트 |
132
|
220
|
430
|
730
|
620
|
620
|
730
|
850
|
850
|
850
|
850
|
| 백게이지 교통 밀리미터 |
1000
|
1000
|
1000
|
1000
|
1000
|
1000
|
1000
|
1000
|
1000
|
1000
|
1000
|
| 각도 조정을 줄이기' |
0.5-2.5
|
0.5-2.5
|
0.5-2
|
0.5-2
|
0.5-2.5
|
0.5-2.5
|
0.5-3
|
0.5-2.5
|
0.5-2.5
|
0.5-2.5
|
0.5-2.5
|
| 매분당 스트로크수 |
7-45
|
8-35
|
7-30
|
10-30
|
10-30
|
7-45
|
7-30
|
12-33
|
8-30
|
6-20
|
7-20
|
| 목구성 밀리미터 |
100
|
100
|
100
|
200
|
60
|
400
|
300
|
300
|
200
|
100
|
100
|
| 피트를 누르는 수 |
32
|
32
|
42
|
20
|
32
|
42
|
13
|
16
|
20
|
22살이십니까
|
32
|
| 연료 탱크 크기 Ｌ |
686
|
686
|
845
|
561
|
686
|
1600
|
499
|
591
|
561
|
662
|
686
|
| 원동력 kW |
15
|
22살이십니까
|
37
|
30
|
30
|
60
|
22살이십니까
|
22살이십니까
|
30
|
37
|
37
|
| 체중 킬로그램 |
20000
|
24000
|
45000
|
14000
|
28000
|
55000
|
10000
|
12000
|
18000
|
28000
|
36000
|
| 크기 길이 밀리미터 |
7065
|
7095
|
9016
|
4885
|
7100
|
9090
|
3265
|
3865
|
5020
|
5935
|
7135
|
| 폭 밀리미터 |
2650
|
2540
|
2615
|
2190
|
2515
|
3525
|
2140
|
2140
|
2290
|
2550
|
2550
|
| 높이 밀리미터 |
2650
|
2815
|
3000
|
2488
|
2830
|
3360
|
2350
|
2350
|
2575
|
2870
|
2870
|
| 680 |
| 29000 |
