오토 시트 로딩 & 언로딩 조종자는 테이블 CNC 섬유 래이저 커팅 머신을 교환합니다
제품 응용,
응용 물질 :
탄소강, 규소강, 스테인레스 강, 알루미늄 합금, 티탄 합금, 갈바나이즈 강 시트, 산세 보드, 알루미늄 아연판, 구리와 많은 종류의 금속 물질군을 절단과 기타로 잘라주는 것을 위해 주로 사용됩니다.
응용된 산업 :
시트 금속 처리, 항공, 우주 비행, 전자, 전기 제품, 지하철 부품, 자동차, 기계, 정밀 구성 요소, 배, 야금술 장비, 승강기, 가전 제품, 경품과 선박, 도구 처리, 장식, 광고, 금속 외국 처리 다양한 제조 프로세싱 산업에서 적용된 섬유 레이저 절단기.
기술적 특성,
가장 큰 기계의 장점은 당신이 가장 적당한 것을 선택할 수 있도록 도와 줍니다.
이용 가능한 레이저는 파워 레인지는 1000W-30000W입니다.
1. 우리는 경제적인 솔루션을 위한 용접된 테이블과 중작업 응용, 후강판 절단을 위한 플레이트 용접된 테이블, 둘다 이용 가능하여서 잘리는 튜브를 관을 달게 합니다.
2. 둘다 이용 가능한 보호 커버를 가진, 단일 테이블, 두배 자동차 공급대.
3. 우리는 전문적 CNC 시스템 설계자, 모든 당신의 주문 제작된 요청을 만족시키고 전문적이어서 제공하기 위한 레이저 기계 설계자와 빠른 서비스를 가지고 있습니다.
4. 자동 피드 로봇은 래이저 커팅 머신에 추가됩니다. 미리 설정하는 프로그램과 원 콜 작전을 통하여, 시트는 자동적으로 빨려 들어가고 절삭 플랫폼에 적층화 테이블로부터 전송될 수 있습니다.

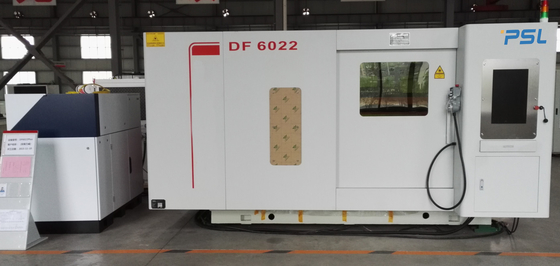

이 교환 테이블 래이저 커팅 머신의 구조,
1. 더 환경적으로 우호적인 완전히 보호되고 둘러싸인 설계
전체 기계는 에르고노믹스드 국제 표준에 일치하여 완전히 보호되고 폐쇄 설계, 안전하고 환경적으로 우호적, 어떤 오염이 아닙니다. 기계는 기계의 안정적이고 안전한 절단을 보증하기 위해 비정상 알람, 가스 저압 경보, 더 쌀쌀한 비정상 알람, 기타 등등을 줄인 레이저 비정상 알람과 같은 다수 안전 경고 기능을 가지고 있습니다.
2. 압출 알루미늄 갠트리 빔
그것은 가교 구조, 경량 설계를 채택하고, 항공 우주용 압출 알루미늄을 사용하고, 인공 시효와 솔루션 처리 뒤에 완성됩니다. 받침대는 우수한 강성과 표면 품질과 완전성을 가지고 있습니다. 그것은 또한 우수한 동적 성능을 가지고 있고 고속 절삭에 도움이 됩니다.
3. 자동 포커스 레이저 절단 헤드
기계는 자동 초점 조정 레이저 헤드를 갖추고 있고, 초점이 자동적으로 조정될 수 있고, 운영이 단순하고, 편리하고, 빠르고 정확합니다. 꿰뚫는 시간을 줄이, 꿰뚫는 품질과 고속 절삭과 저장 시간이 개선합니다.
4. 작동 소프트웨어 CYPCUT
● 추적과 좌표를 줄이는 실시간 표시는 이용 가능합니다
● 그것은 높은 제어 정밀도와 더불어 앤티-재밍의 대용량을 즐깁니다
완료된 디지털써보시스템을 갖춘 ●
● 그것은 잘 자가 진단, 자체 적응성을 할 수 있습니다
● 빠른 교체와 파일 계량 과정
●. 그것은 곧 프로그램을 상대합니다
● 그것은 잘 바이러스 방지 보호를 할 수 있습니다
● 자동 서치 에지 기능
● 단락점 후부 기능
● 후진 기능
● 목마넘기 기능
● 가장자리 모양 절단
● 지원은 코드를 변경합니다
● 움직임은 안정됩니다
편집 코드의 ● 기능
● 소프트 리미트, 알람 기능
5. 지적 먼지 제거 시스템
최근에 업그레이된 지적 먼지 제거 시스템은 효과적으로 환기와 먼지 제거 영향을 증가시키는 더 합리적인 먼지 제거 설계를 가지고 있고, 장비의 서비스 수명을 연장합니다
6. 오토 시트 로딩 & 언로딩 조종자
갠트리 타입 자동 서보기구 로딩과 언로딩 조종자는 접시 하역을 완성하도록 한 개의 리프팅 플랫폼 안으로 통합된 받침대 + 흡인컵 + 더블 포크를 채택합니다.
사용자는 다른 작업 상태를 위해 적당한 자동 피드 모드와 매뉴얼 공급 모드 사이에 전환하기 위해 터치 스크린을 제어합니다.
주요 기술 매개 변수,
| 머신명 |
표 CNC 섬유 래이저 커팅 머신을 교환하세요 |
| 모델 |
DF4020-8000W |
| 레이저의 전원 |
8000w |
| 레이저 소스 |
맥스 / RAYCUS / IPG |
| 레이저 파장 |
1080nm |
|
두께를 줄이는 격언
|
탄소 강철(O2) |
25mm-28mm |
| 녹슬지 않는 강철(N2) |
14mm-15mm |
| 알루미늄 박판 |
10mm-12mm |
| 진유판 |
8 밀리미터 |
| 격언 커팅 스피드 |
(재료에 따르면) 120m / 분 |
| 맥스. 가속 |
1.2G |
| 에너지 불안정성 |
≤2% |
| 지원받는 그래픽 형식 |
CAD,CorelDraw 소프트웨어, 데이터 교환 방식 / DWG / 전력선을 이용한 통신 |
| 영역 커팅 |
4000×2000 |
| x 축 진행 |
4000 |
| Y 축 진행 |
2000 밀리미터 |
| Z 축 진행 |
250 밀리미터 |
| 재배치의 정확도 |
±0.03mm/m |
| 위치 X/Y 주축의 정확도 |
±0.05mm/m |
| 맥스. 중량의 작업대를 로딩하기 |
2000KG |
| 맥스. 중량의 조종자를 로딩하기 |
750 킬로그램 |
| 기계의 전력 |
350V-420V/50Hz |
| 중량의 기계 |
12500 킬로그램 |
| 차원 |
11800x3550x2600mm |
주성분,
| 이름 |
간결한 설명 |
국가의 브랜드 |
| 섬유 레이저 |
8000W |
맥스 / RAYCUS / IPG |
| 광 시스템 |
맥스 / RAYCUS / IPG |
맥스 / RAYCUS / IPG |
| 자동촛점 절단 헤드 |
광섬유를 위한 특별한 절단 헤드 |
레이툴스 / 프레치테크 |
| 헌신적 냉각 시스템 |
유동 보호, 과열 경보 위에서 순환계, 열 교환 티타늄 튜브를 두배로 합니다 |
무한 한리 / 통페이 |
| 기계적 전송 시스템 |
대만 히윈 고정밀 고속 철도
(나선형인) 대만 YYC 랙 앤 피니언
|
대만 히윈
대만 YYC
|
| 감속 시스템 |
INNOWELLE-FIEDLER / 알파 |
독일 |
| 비례 제어 밸브 |
SMC |
일본 |
| 전기적 설치 |
쉐나이더 / ABB |
프랑스 |
| 추적 센서 시스템 |
고 정밀도 자동 유발, 정확도 0.1 밀리미터 |
상하이 CYPCUT |
| 컴퓨터 시스템 |
레이저를 위한 특별한 산업적 PC |
대만 얀셴그 |
| X-축 |
서보 장치 |
야스카와 / 후지, 일본
델타, 대만
|
| Y-축 |
서보 장치
|
야스카와 / 후지, 일본
델타, 대만
|
| Z축 |
서보 장치 |
야스카와 / 후지, 일본
델타, 대만
|
| 소프트웨어를 줄이기 |
소프트웨어를 줄이는 전문적 CNC |
상하이 CYPCUT |
| 둥지를 트는 소프트웨어 |
사이피네스트 |
상하이 FSCUT |
| 입출력 카드 |
32 점 |
CYPCUT |
| 전압 조절기 |
선택적입니다 |
중국 |
| 절단기 |
정확성 받침대
교환 테이블
|
PSL |
| 자동 로딩 & 언로딩 로봇 |
750KG |
PSL |
| 전원공급 조절장치 |
|
PSL |
