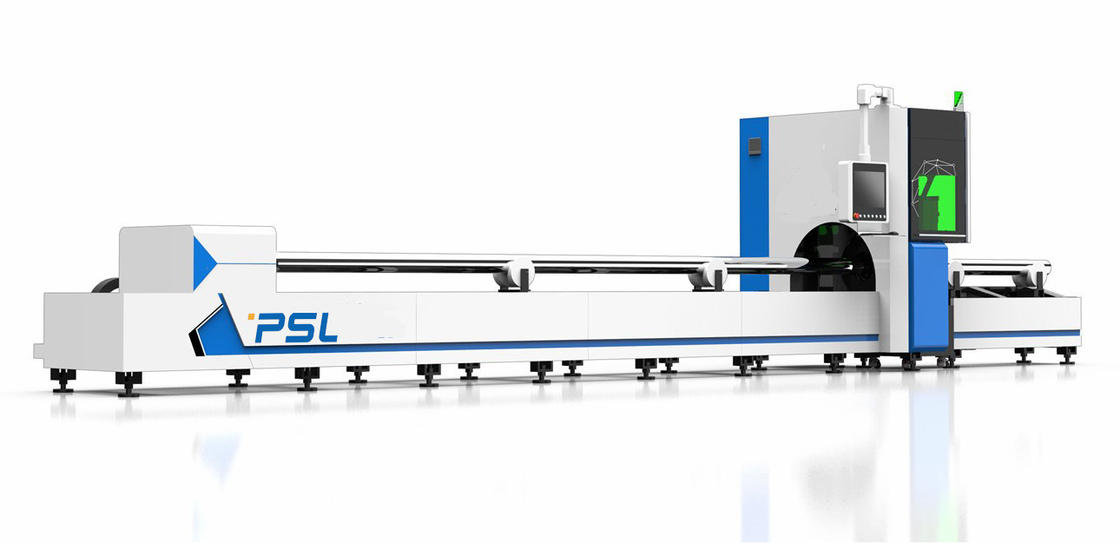

강관 CNC 레이저 기계 Cnc 섬유 레이저 절단기 500w 1000W 2000W 3000W명

금속전공관 / 파이프 처리 레이저 1000W 2000W 3000W 커터 CNC 섬유 레이저 관 절단기







섬유 레이저 관 절단기에 대한 간략한 소개,



1.  원리를 줄이는 레이저



레이저 커팅은 레이저와 물질 사이의 상호작용을 통하여, 물질의 표면에 고강도 레이저를 방출하는 것입니다, 절단 객체가 녹거나 기화시키고 절단 객체가 고속 공기 흐름의 도움으로 줄여집니다.





2.  레이저 커팅 특징과 장점



2.1 튜브 절단기는 매우 가격과 공간을 구하는 모든 종류의 파이프를 줄일 수 있습니다. 처리 범위는 넓고 다른 지름과 길이의 파이프가 처리될 수 있습니다. 전기 회전축은 채택되고, 고속이 조정할 수 있고 수술이 편리하고, 그것이 저소음, 고속도와고 정밀도의 특성을 가집니다 ; 교차하는 라인을 줄라는 것은 전문적 파이프와 튜브를 위한 최상의 선택입니다.



1. 그것은 가지 주축과 이상한 주축의 수직 교점과 비 편심 (주요 지관이 환상관입니다)의 조건에 맞기 위한 주 관에 다른 방향과 지름과 여러 원통 교차하는 선로 홀을 줄일 수 있습니다.



2. 실린더 교차하는 줄의 끝은 더 브랜치 주축과 이상한 주축의 수직 교점과 사교차와 비 편심의 조건을 만나는 지관의 끝에 줄여질 수 있습니다.



3. 파이프의 벽 위의 다양한 모양을 줄일 수 있습니다 ; 그것은 환상관의 끝에 있는 경사진 단부면이 베일 수 있습니다.



4. 고리 모양 주 관과 교차하는 지관의 마지막은 줄여질 수 있습니다 (주요 지관이 둥근 파이프입니다) ; 케케묵은 튜브 표면 위의 다양한 모양을 줄일 수 있습니다.



5. 절단 표면은 거친 부분의 매끄럽고 자유롭습니다.



6. 레이저 절단 헤드는 재료 표면과 연락하지 않을 것이고, 제조 공정에 있는 제품을 긁지 않을 것입니다.



7. 슬릿은 가장 좁은 것이고, 열 피해 지역이 가장 작은 것이고, 제조 공정에 있는 제품의 지역 변형이 초소형이고, 어떤 기계적 변형이 없습니다.



8. 그것은 어떠한 형태, 파이프와 다른 특별 모양 물질을 처리할 수 있습니다.





2.2 레이저는 그것이 운영하고 있고, 레이저의 추가적 가스를 발생시킬 필요가 없을 때 단지 전기 에너지가 필요하고, 가장 낮은 운전 유지비를 가지고 있습니다 ;



2.3 섬유 레이저는 모듈인 반도체와 중복 설계를 채택하고 거기가 공진기에 어떤 광학렌즈도 있지 않고, 구동 시간을 필요로 하지 않습니다. 그것은 부속물과 유지 보수 시간의 비용을 감소시키는 어떤 조정, 유지와 고안정성도 유리한 입장에 있지 않습니다. 이것은 전통적 레이저에 비교할 수 없습니다 ;



2.4 전체 기계의 광전송은 반사기, 단순한 광학 경로, 안정적인 구조와 외부 광학 경로의 보수할 필요가 없과 같은 광 가이드 시스템을 복잡하게 한 것 없이 광학 라우팅입니다 ;



2.5 절단 헤드는 보호 렌즈, 시준기, 초점 조절 유리와 다른 프레치오우스를 포함합니다 소비재의, 어느 것이 거의 소실하지 않습니다 ;



2.6 광섬유 수출은 기계적 조작계의 설계를 로봇 또는 다차원 작업대와 통합하도록 매우 단순하고 쉽게 합니다 ;





3.  CNC 제어 시스템



상하이 바이쿠에 의해 만들어지는 CNC 절단 소프트웨어는 그래픽 인터페이스와 편리한 작동을 가지고 있습니다. 전문적 절단 조작 소프트웨어는 뜻대로 다양한 그래픽과 캐릭터들을 설계할 수 있고, 실시간으로 처리될 수 있습니다. 그것은 CAD, 코렐드로우와 다른 전문적 제도 소프트웨어를 지원합니다. 그것은 최대 정도에 대한 파이프의 관리와 활용을 향상시키는 프로그래밍, 설계, 텍스트 처리와 프로세스 설정의 강력한 기능을 가지고 있습니다. 절단 소프트웨어는 다음 기능과 특성을 가지고 있습니다 :



3.1 기타 등등, 극소 연결, 절단 서열이 절개로와 최적 속도를 최적화한 것을 나타냅니다.



3.2 파이프의 사용 효율을 향상시키세요 : 그것은 제거 부분의 배열, 부분에서 내장된 설계, 부분, 부분의 회전하는 배열과 오버래핑을 회피하는 것의 대칭적 오버르턴링 배열과 모양 간의 충돌을 실현할 수 있습니다.



3.3 예각 처리 : 자동적으로 인지되고 설정된 내부의 / 외각 처리.



3.4 강력한 캐릭터 처리기능 : 단단한 단어를 빈말로 처리할 수 있습니다.



3.5 공통 에지 부문의 절단 효율은 파이프의 활용률을 향상시키기 위해 최적화됩니다





주성분,



이름	간결한 설명	국가의 브랜드
섬유 레이저원	1000W	맥스 / 레이퀴스 / IPG
자동촛점 절단 헤드	광섬유를 위한 레이툴스 특별하 절단 헤드	레이툴스
헌신적 냉각 시스템	수위 프로텍션 파이버 레이저 특수 냉각 저수 탱크, 과열 경보, 유동 보호 위에서 순환계, 열 교환 티타늄 튜브를 두배로 합니다	무한 한리
기계적 전송 시스템	대만 히윈 고정밀 고속 철도 (나선형인) 대만 T-윈 랙 앤 피니언	대만 히윈 대만 T-윈



감속 시스템	일본에서 시음포오 플랜지 환원제	일본
비례 제어 밸브	NNT	일본
전기적 설치	완승	프랑스
추적 센서 시스템	고 정밀도 자동 유발, 정확도 0.1 밀리미터	사이피컷은 상하입니다
광재 토출 장치	표준	제조사
컴퓨터 시스템	레이저를 위한 특별한 산업용 제어 컴퓨터	대만 얀셴그
X-축 서보 장치	1800W 서보기구	후지, 일본
W-AXIS 서보 장치	1800W 서보기구	후지, 일본
Z축 서보 장치	400W 서보기구	후지, 일본
소프트웨어를 줄이기	소프트웨어를 줄이는 전문적 CNC	사이피컷은 상하입니다
입출력 카드	32 점	사이피컷
전압 조절기		중국
절단기	정확성 받침대	제조사
X/W 축 정확성	±0.02mm/m
맥스. 프리 러닝 속도	80m/min
전압	380V/50HZ 3Ph
민. 척의 지름	D20mm
맥스. 척의 지름	D230mm (230*230)
맥스. 여행	6000 밀리미터
심압대	200 밀리미터
앞 척	공기 / 서보 기구에 의한 센터링
뒤쪽 척	공기 / 서보 기구에 의한 클램핑
