제품 상세 정보:
결제 및 배송 조건:
|
| 상태: | 새롭습니다 | 상품 이름: | CNC 섬유 레이저 프로파일 튜브 절단기 |
|---|---|---|---|
| 기계 유형: | CF6000220ST-2000W | 애플리케이션: | 프로필 금속전공관 레이저 커팅, 프로파일 관 처리 |
| 기능: | 금속관재, 자르고 엥라비왕 튜브를 줄이기 | 키워드: | 프로파일 관 래이저 커팅 머신, 튜브 레이저 절단기 |
| 튜브 피딩: | 설명서, 선택적 자동장치 | 레이저 소스: | 레이퀴스, IPG, 맥스, N-빛 |
| 레이저 파워: | 1000W / 2000W/ 3000W/ 4000W/ 6000W/ 8000W | 제어 소프트웨어: | CYP 튜브 프로. |
| 운영 시스템: | CYPCUT 벌채종인 마이크로소프트 WIN10 | 지원받은 그래픽 형식: | CAD, 코렐드로우, 데이터 교환 방식, 전력선을 이용한 통신, DST |
| 전기 비례 제어 밸브: | SMC, 일본 | 튜브재: | 라운드 튜브 / 스퀘어 튜브 / 직사각형 관과 다른 프로필 |
| 맥스. 절단 길이: | 6000 밀리미터, 심지어 9000 밀리미터 | 두께를 줄이기: | 강관 Materials,0-12mm 탄소강, 0-6mm 스테인레스 강 |
| 파이프 처리 범위: | 라운드 튜브 Dia.20-220mm ; 스퀘어 튜브 20x20mm - 150x150mm | 구동 감원: | Ｘ, Ｙ, Ｚ, U1,U2 감원 모두 서보 기구에 의한 구동 |
| 구동 시스템: | Yaskawa/ Fuji/ 델타 서보 드라이버 | 냉방 모드: | 수냉기, 워터 쿨링과 보호 시스템, 공업 용수 냉각장치 |
| 색: | 색깔있거나 주문 제작된 표준 | 애프터 서비스는 제공되었습니다: | 해외로 기계류를 서비스할 수 있는 엔지니어들 |
| 유지: | 멀리 있는 온라인 진단과 검출 | 보증: | 2년이요 |
| 인증: | CE, ISO,SGS,CCC | ||
| 하이 라이트: | PSL을 줄이는 CNC (컴퓨터에 의한 수치제어) 파이프 레이저 기계,CNC (컴퓨터에 의한 수치제어) 파이프 레이저 절단기들 PSL,CNC (컴퓨터에 의한 수치제어) 강철 래이저 커팅 머신 PSL |
||

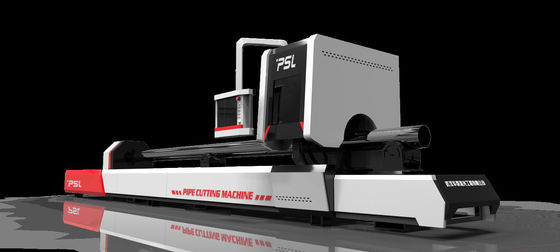

파이프를 제조하기 위한 금속 둥근 사각 직사각형 관 CNC 섬유 레이저 절단기
기능과 기능의 부분,
튜브 레이저 절단기 구성,
1, 레이저 소스 : 섬유 레이저원 IPG / 레이퀴스 / 맥스 2000W
1. 레이저 출구 출력 : 2000W
2. 레이저 파장 1070nm
3. 출력 에너지 조절 10%~100%
4. 입력 전원 8kW
5. 작동 온도 16~35
2, 레이툴스 / WSX / 프레치테크 광섬유이 레이저 절단 헤드
레이저 절단 헤드를 집중시키는 자동차
QBH 섬유 출력 커넥터를 갖추어 특별한 광학렌즈와 봉인한 정확한 초점 조절 장치와 최소 절단과 빠른 능력 변환기는 0.2 밀리미터를 금이 가게 하며, 그것이 커팅 스피드를 올리고 가스 소비를 줄일 수 있습니다.
3, 공작 기계 시스템
기계는 고강도와 가교 구조를 채택하며,고 정밀도로 선반 처리 장비. 소형 구조, 작은 점유 면적, 편리한 작동과 24시간 동안 수요가 일하기를 계속한다는 것을 만날 수 있는 유지.
4, 기계 베드
프레임 구조는 전문적인 고온 열 처리, 두번째 노화, 큰 받침대 제분기 정밀 기계가공, 설계와 처리가 기계가 우수한 충격 저항, 고강도와 안정을 가지고 있다는 것을 보증한다는 것을 의미하는 후에 높은 퀼리티 스틸 용접, 용접으로 만들어집니다.
5, 높은 신속 전송 시스템
레이저 절단기는 기계의 고속도,고 정밀도와 높은 신뢰도를 보증하기 위해, 받침대 두배 구동 구조와 높은 습기를 주는 머신 툴 베드, 수입된 교류 서보 시스템과 드라이버 시스템, 수입된 기어와 랙 전송, 안내를 위한 리니어 가이드 트랙을 채택합니다.
6, CNC 제어 시스템
CNC 제어 시스템 CYPCUT은 레이저 절단 프로세스, 법정축적 배치 기능과 레이저 처리 공정 제어를 포함합니다. 그것은 인발 공정, 지는 매개 변수, 사용자 정의 절단 과정 편집, 스톡 레이아웃, 경로 선정과 절단 조작을 주로 가지고 있습니다. 커팅력은 커팅 스피드로 조절될 수 있습니다. 안에 개별적 당기기와 당겨 꺼내다 속도는 설정될 수 있습니다. 그것은 또한 물질 과정 도서관을 가지고 있으며, 그것이 동일 재료를 위해 모두에게 공정 파라미터를 덜어줄 수 있습니다.
소프트웨어는 강력하고 작동하도록 단순하고 데이터 교환 방식으로 적합하, 전력선을 이용한 통신, AI, NC-MASTER 포맷과 등.
7, 자동 공기 클램프 시스템
■ 무선 휴대장치 제어함, 느슨한 클램프 갈고리 발톱 원 콜과 클램프.
■ 2는 줄인 소형이 내보낼 때 더 높은 정확도로 롤러, 더 잘 분산된 고정력을 쌓아 올립니다.
■ 공기 클램프, 크고 안정적 견제부대, 파이프는 헐거워지고 미끄러지지 않습니다.
■ 220 밀리미터 전체 공기 클램프, 전체 공기 클램프는 작동하도록 쉬운 갈고리 발톱을 바꿀 필요가 없습니다.
■ 두배로 자동 센터링 클램프, 고속은 사각형과 달걀 모양 파이프를 위해 고정시킵니다. 이상 형태 파이프는 특별한 클램프 갈고리 발톱을 필요로 합니다.
8, 적신호 표시 시스템
동축 적신호는 그것을 광 시스템을 조정하도록 단순하고 작업 지점을 사실로 상정하도록 더 정확하게 하기 위해 지표로서 사용됩니다.
9, 전문적 관절단 시스템
■ 소프트웨어를 줄이는 전문적 파이프는 둥근 파이프, 사각 파이프, 달걀 모양 파이프, 각도 철과 채널 철과 다른 파이프를 줄이는 것 지원합니다.
■는 보금자리 소프트웨어에 의해 레이아웃 설계, 공통 절단과 다른 특수공정을 실현할 수 있습니다. 잘릴 때, 실시간 센터링과 실제적 시간 오프셋 보상 기능, 관표면 개정, 파이프 코너 과정, 고속 개구리 점프를 실현할 수 있습니다.
10, 수냉식 시스템
수냉식 시스템은 설비되고 온도가 나타낼 수 있습니다. 수냉식 시스템은 온도가 사전 설정값과 온도가 사전 설정값보다 낮을 때 자동적으로 일하는 정지 보다 더 높을 때 자동적으로 일하기 시작할 것입니다.
11, 회전 클램프
회전 클램프는 두께 12 밀리미터로 최대치 보유 둥근 파이프 Ф20mm-Ф220mm, 사각 파이프 20mmx20mm- 150mmx150mm 할 수있는 길이 6000 밀리미터. 장치를 지원하는 재료는 일하기 위해 오랫동안 안정적인 채로 유지할 수 있습니다.
12, 먼지 제거 유닛
기계 공구는 먼지와 배기 가스를 제거하기 위해 배기팬을 또한 갖추고 있으며, 그것이 피해를 인력 안전과 장비로 줄일 수 있습니다.
주요 기술 매개 변수,
| 머신명 | CNC 섬유 레이저 관 절단기 | |
| 모델 | CF6000220ST-2000W | |
| 레이저의 전원 | 2000w | |
| 레이저 소스 | 맥스 / RAYCUS / IPG | |
| 레이저 파장 | 1064nm | |
| 레이저 빔 | <0> | |
|
튜브 벽 두께를 줄이는 격언 |
탄소 강철(O2) | 10mm-12mm |
| 녹슬지 않는 강철(N2) | 5mm-6mm | |
| 알루미늄 박판 | 4mm-5mm | |
| 진유판 | 3 밀리미터 | |
| 파이프 클램핑 방식 | 자동장치 |
| 파이프 피딩하는 모드 | 자동장치 |
| 신탁 통치 방식 | 자동장치 |
| 적당한 파이프재 |
라운드 튜브 스퀘어 튜브 직사각형 관 다른 프로필 |
| 둥근 파이프의 절삭 범위 | D20mm - D220mm |
| 사각 파이프의 절삭 범위 | 20x20mm - 150x150mm |
| 최소 초과물 | 150 밀리미터 |
| 격언 커팅 스피드 | (재료에 따르면) 100m / 분 |
| 맥스. 가속 | 1.0G |
| 지원받는 그래픽 형식 | CAD,CorelDraw 소프트웨어, 데이터 교환 방식 / DWG / 전력선을 이용한 통신 |
| x 축 진행 | 0-6000mm |
| Y 축 진행 | 0-450mm |
| Z 축 진행 | 200 밀리미터 |
| 재배치의 정확도 | ±0.03mm/m |
| 위치 X/Y 주축의 정확도 | ±0.05mm/m |
| 전압 | 350V-420V/50Hz |
| 중량의 기계 | 6000 킬로그램 |
| 차원 (LxWxH) | 9800x1400x2400mm |
