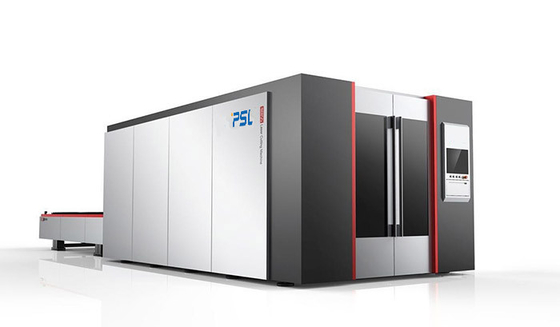

8000W 6000w 4000w Cnc 금속 섬유 래이저 커팅 머신 닫힌 이중 교환 표



닫힌 이중 교환 표 CNC 섬유 레이저 절단기 1000W-30000W







섬유 래이저 커팅 머신에 대한 간략한 소개,



GF6020plus 시리즈 CNC 섬유 래이저 커팅 머신은 국제적 수출에 따른 우리의 회사 기준으로 볼 때 제조된 제품입니다. 커팅 스피드, 초고속 안정, 고품질 처리, 극단적으로 낮은 운영비와 초고속 적용성을 날리면서, 이 일련의 제품은 강한 절단 능력으로, 금속 재료 처리 산업에 바람직한 모형입니다.



제품은 안정적인 구조, 좋은 강성과 고속도의 특성을 가지고 있는 받침대 두배 드라이브 구조를 채택합니다. Ｘ와 Ｙ 한 개의 감원의 포지셔닝 스피드는 100m / 분 이상에 도달할 수 있습니다. 동시에, 두배 드라이브 가속은 Ｘ의 최대 가속을 만들고 Ｙ 한 개의 감원이 1.2G에 도달합니다.



생산물 베드는 필수적 용접 구조체이며, 그것이 많은 시간으로 치료받는 것으로 노화했고, 좋은 동특성 응답이라는 유리한 입장에 있습니다. 미션의 관점에서, 장비의 장기 고정밀 작전을 보증하기 위해, 좋은 강성과고 정밀도와 함께, 랙과 기타를 부수면서, 그것은 고정밀과 고정밀 선형 가이드 레일, 고정밀 환원제와 장비 일체형 부품과 같은 효율적 전달 기구를 갖추고 있습니다.



제품은 자가 발달 섬유 레이저를 채택하고, 강한 절단 능력과 효율을 가집니다. 그것은 레이저 커팅, 정밀 기계, 수치 제어 기술과 다른 어드밴스드 테크놀로지스를 통합하는 최고급 첨단 섬유 레이저 절단기입니다.



애플리케이션 산업

섬유 래이저 커팅 머신은 넓게 금속 편지, 주방 용품, 광고 편지, 시트 금속 처리, 금속 부품과 부품, 철기, 샤시, 랙과 내각 처리, 금속 공예, 금속 미술도자기, 승강기 패널 컷팅, 하드웨어, 자동차 부속품, 전자 부분, 문패, 기타 등등을 만드는 것이 사용됩니다...



적용 가능한 소재

섬유 레이저 절단 설비는 스테인레스 강판, 온화한 / 탄소강판, 합금 강판, 스프링 스틸 시이트, 아연 도금판, 알루미늄 판, 구리 / 브로즈네 시트, 금판, 은그릇, 티타늄 판, 금속 판 / 플레이트, 등으로 절단하는 금속에 적합합니다...





광섬유 래이저 커팅 머신의 특수 함수,



1.  목마넘기 움직임

목마넘기 움직임은 절단 효율을 향상시킵니다



2.  빠른 응답 높이 수행원

노즐이 고속 절삭의 과정에서 재료 가공과 접촉하지 않을 것이라는 것을 대단히 민감한 다음과 같은 시스템은 보증합니다



3.  고속도 대응 레이저 파워 경사 조절

코너와 가파른 가장자리의 절단 품질을 보증하세요



4.  경사 조절 드릴링

경사 조정 기능을 꿰뚫는 레이저는 드릴링 품질을 향상시킬 예정일 수 있습니다



5.  미스드는 줄였습니다

운영자는 절단을 놓치는 것 제조 공정에 있는 제품의 완전성을 보증하는 것을 발견한다는 시간에 되돌아올 수 있습니다



6.  어떠한 위치에 있는 기계가공

그것은 기계가공 그림에 대한 어떠한 위치에 뒤처지는 기계가공을 시작할 수 있습니다



7.  브레이크포인트 지속

그것은 우연한 중단 또는 처리의 정지의 경우에 방해된 장소로부터 가공처리하는 빠른 재개를 허락합니다



8.  보상 보간

제조 공정에 있는 제품을 줄이는 끝난 제품 비율을 보증하기 위한 선 / 원호 보간과 슬롯팅 보상 기능



9. 비행 드릴링

박판을 줄이는 것의 과정에서, 의미 심장하게 절단 효율을 향상시키는 어떤 중단이 없습니다



10.  고체 레이저 마킹

절단판에, 표시는 잘린 후 표시될 수 있으며, 그것이 생산 관리에게 편리합니다



11.  자동 모서리 검토 / 에지 검출

자동적으로 번호판과 기계 공구 좌표 사이에 날끝각을 산정할 수 있고, 번호판을 눈금 보정하는 종래의 프로세스를 제거하면서, 그것은 도는 자리표계에서 번호판을 처리합니다 ; 운영자가 플레이트에 따라 자동적으로 조정될 수 있도록, 절단 헤드는 플레이트의 적절한 가장자리 위치에 배치될 수 있고 그것의 자리와 방향이 자동적으로 발견될 수 있습니다



12.  강력한 그래픽 디스플레이 / 편집

절개로의 온라인 모니터링은 그래픽스에 단순한 기계가공 그래픽을 끌어내고 단순한 변경을 할 수 있습니다







주요 기술 매개 변수,



머신명		표 CNC 섬유 래이저 커팅 머신을 교환하세요
모델		GF6020-6000W
레이저의 전원		6000w
레이저 소스		맥스 / RAYCUS / IPG
레이저 파장		1070nm
두께를 줄이는 격언	탄소 강철(O2)	22mm-25mm
	녹슬지 않는 강철(N2)	12mm-15mm
	알루미늄 박판	8mm-10mm
	진유판	6 밀리미터

격언 커팅 스피드	100-140m/min (재료에 따르면)
맥스. 가속	1.2G
에너지 불안정성	≤2%
지원받는 그래픽 형식	CAD,CorelDraw 소프트웨어, 데이터 교환 방식 / DWG / 전력선을 이용한 통신
영역 커팅	6000×2000
x 축 진행	6000
Y 축 진행	2000 밀리미터

Z 축 진행	250 밀리미터
재배치의 정확도	±0.03mm/m
위치 X/Y 주축의 정확도	±0.03mm/m
맥스. 중량의 작업대를 로딩하기	2500KG
기계의 전력	350V-420V/50Hz
중량의 기계	11500 킬로그램
차원	14600x3550x2600mm









주성분,



이름	간결한 설명	국가의 브랜드
섬유 레이저	IPG2000W	맥스 / RAYCUS / IPG
광 시스템	RAYCUS / IPG	맥스 / RAYCUS / IPG
자동촛점 절단 헤드	광섬유를 위한 특별한 절단 헤드	WSX /는 / 프레치테크를 레이툴스
헌신적 냉각 시스템	유동 보호, 과열 경보 위에서 순환계, 열 교환 티타늄 튜브를 두배로 합니다	무한 한리 / 통페이
기계적 전송 시스템	대만 히윈 고정밀 고속 철도 (나선형인) 대만 YYC 랙 앤 피니언	대만 히윈 대만 YYC
감속 시스템	INNOWELLE-FIEDLER / 알파	독일
비례 제어 밸브	SMC	일본



전기적 설치	쉐나이더 / ABB	프랑스
추적 센서 시스템	고 정밀도 자동 유발, 정확도 0.1 밀리미터	상하이 CYPCUT
컴퓨터 시스템	레이저를 위한 특별한 산업적 PC	대만 얀셴그
X-축	서보 장치	야스카와 / 후지, 일본 델타, 대만
Y-축	서보 장치	야스카와 / 후지, 일본 델타, 대만
Z축	서보 장치	야스카와 / 후지, 일본 델타, 대만
소프트웨어를 줄이기	소프트웨어를 줄이는 전문적 CNC	상하이 CYPCUT

둥지를 트는 소프트웨어	사이피네스트	상하이 FSCUT
입출력 카드	32 점	CYPCUT
전압 조절기	선택적입니다	중국
절단기	정확성 받침대 교환 테이블	제조사
전원공급 조절장치		제조사
