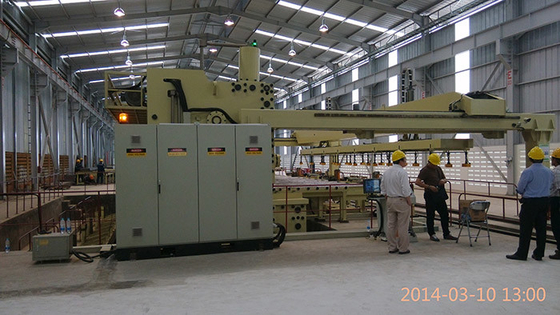

적층화를 줄이는 머신 파워 고속도 공급을 깎는 강철 시트 큰 금속 CNC

Steel Sheet Large Metal CNC Shearing Machine Power High Speed Feeding Cutting Stacking
Steel Sheet Large Metal CNC Shearing Machine Power High Speed Feeding Cutting Stacking
video play

큰 이미지 :  적층화를 줄이는 머신 파워 고속도 공급을 깎는 강철 시트 큰 금속 CNC

제품 상세 정보:
원래 장소: 중국
브랜드 이름: PSL,OEM
모델 번호: QC11K-16x12000/1700
결제 및 배송 조건:
최소 주문 수량: 1개 세트
가격: Negotiable
포장 세부 사항: 컨테이너 안으로 벌거벗습니다
배달 시간: 150 일
지불 조건: L/C (신용장), 전신환, 웨스턴 유니온
공급 능력: 달 당 10개 세트
상세 제품 설명
애플리케이션: 금속판 공업 상태: 새롭습니다
상품 이름: CNC 앞이 피딩하 시어링과 적층화 라인 타입: 박판 금속 전단 설비 QC11K-16x12000/1700
자르는 소재: 금속 스테인레스 스틸 탄소강 알루미늄, MS / SS / GI 기타 등등 강철판 제어 모드: 델엠 DAC362T 시엔시 컨트롤러
두께를 줄이기: 4 mm/6mm/8mm/10mm/13mm 기타 등등 메인 모터: 정상 모터 2x37kw
프론트 게이지: 100-2000mm을 여행한 볼 스크류 + 선 안내원 앞 피딩 모터: 서보 모터, 세트 볼 스크류 3
색깔: 맞춤화되는 하얀, 회색 black+White 전압: 맞춤화되는 220V/380V/400V 50HZ/60HZ
애프터 서비스는 제공되었습니다: 해외인 기계류, 온라인 지원, 비디오 기술 지원을 서비스할 수 있는 엔지니어들 보증: 교섭할 수 있는 1년
하이 라이트:

강철 시트 전단 장치

,

고속도 전단 장치

,

파워 전단기


절단과 적층 생산 라인을 공급하는 큰 시트 금속 CNC 서보 기구에 의한 프론트 게이지


풀 라인의 특징과 특성,



1.  전단의 성능 특성,

    1.1, 메인 프레임이 분해와 수송을 용이하게 하기 위해 조립된 구조입니다.

    1. 2, 진보적 통합된 유압 시스템의 사용, 좋은 신뢰성.

    1. 절단의 품질을 향상시키면서, 베어링 간극을 제거하기 위한 3, 3중 지원 롤링 가이드.

    1. 4, 전기 조정에 의한 칼날 간극, 카운터 웨이트 디스플레이.

    1. 5, 직사각형 블레이드, 4개 모서리는 사용될 수 있습니다, 활용 삶이 길고, 박판 금속 왜곡을 감소시키기 위한 조정할 수 있는 전단 각입니다.

    1. 6, 꼬임 방지 장치가 경사 구조물, 블랭킹에 쓰였고, 제조 공정에 있는 제품의 정확도를 향상시킵니다.

    1. 조명 배열 특성과 개별식 시어링 기능으로, 7.

    1. 8, 조정할 수 있는 절삭각.



     적층화를 줄이는 머신 파워 고속도 공급을 깎는 강철 시트 큰 금속 CNC 0



2.   확정 길이 절단 선을 연결시키는 굴려진 전달 테이블은 강철판으로 준비하고 12100mmx1700mmx850mm, 6.5T, 최대 가반 하중 15T를 치수화하는 것입니다.

    적층화를 줄이는 머신 파워 고속도 공급을 깎는 강철 시트 큰 금속 CNC 1

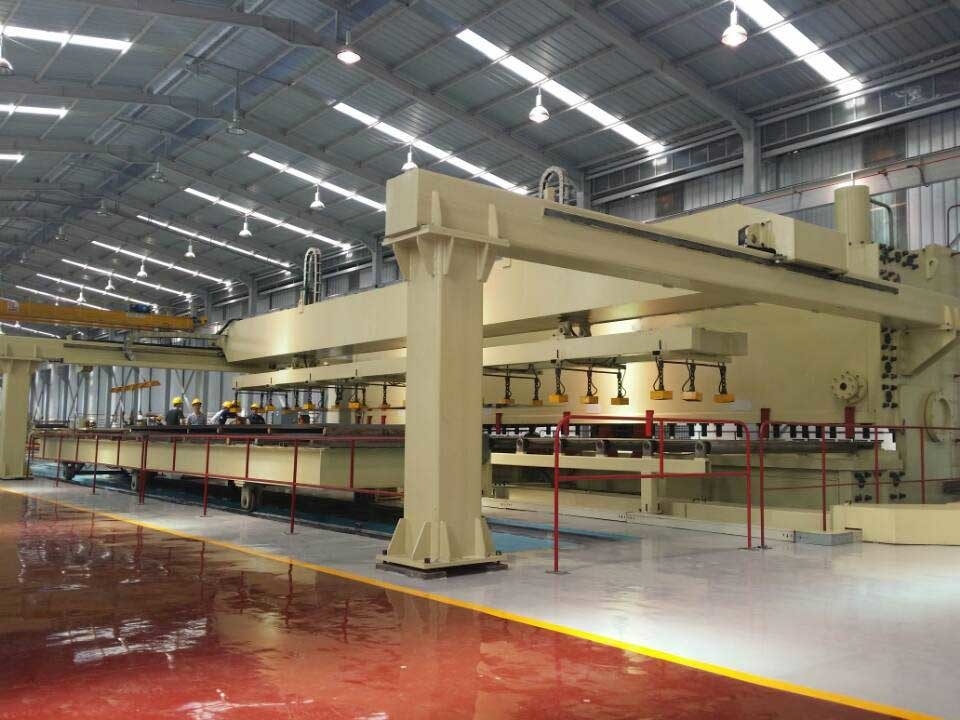

3.   12T를 심사숙고하는 전자기 흡입 기구, 전송 프레임. 맥스. 제조 공정에 있는 제품 14.0 미터, 넓은 2 미터와 1.5 미터 높은, 전자기 서커 이동 제조 공정에 있는 제품의 길이. 200x200 전자기 서커들, 매력 약 20 kg/cm2 (15-28)의 전체 27개 부분.

안보를 보장하고 위험을 방지하기 위해 결과로 생기 그들이 장비를 유지하고 싶고 서커들일 수 있는 서커들 흡입 접시, 흡인컵 정전이 약 20 1,2 분 동안 갑작스럽 정전을 강화할 때 흡착기를 유지한 후에 뜻밖인 것으로부터 손실을 강화합니다.

  적층화를 줄이는 머신 파워 고속도 공급을 깎는 강철 시트 큰 금속 CNC 2





3.   팔 장치를 공급하는 자동 포워드

비, 또는, C,가 동시에 일어나는 피딩 시스템에 의해 제조 공정에 있는 제품 클램프를 고정시킨 제조 공정에 있는 제품의 길이 중에서 선택에 따르면, 자동 순차 먹임은 1700 밀리미터를 작동시키고 세 특별한 유압 클램프 (a,b,c)로 구성됩니다.

소모 모서리를 절두하기 위해 플레이트의 마지막 조각을 플립시키기.

   적층화를 줄이는 머신 파워 고속도 공급을 깎는 강철 시트 큰 금속 CNC 3



4.  이 전단 설비는 프론트 게이지 / 피딩축 (3 서보 축)을 제어하고 운전하기 위해 시엔시 컨트롤러 델엠 DAC362T를 채택합니다. 자동화된 절삭각과 블레이드는 다른 플레이트 두께와 길이에 따라 / 제거를 금이 가게 합니다.



당신의 손가락 끝에 있는 시엔시 컨트롤러 DELEM DAC362T 전단기 편의시설. 그것은 시어링 효과적이고 시어링 품질을 향상시킵니다.



   적층화를 줄이는 머신 파워 고속도 공급을 깎는 강철 시트 큰 금속 CNC 4

제어기 DAC-360T/DAC-362T의 특징

패널 기반을 둔 주택

  • 밝은 LCD 스크린
  • 뒤로 / 프론트 게이지는 제어됩니다
  • 기능을 수축시키세요
  • 절삭각과 갭 제어
  • 행정 길이 제한
  • 모든 감원의 매뉴얼 이동
  • (선택적인) 시트 두께 측정
  •
  • 송신기 기능으로 돌아가세요
  • 두번째로 그리고 세번째 서보 축 (DAC-362T)
  • 시트 지지부



5.  통합된 유압제어방식을 선불하여 그것은 좋은 신뢰성을 가지고 있습니다. 더 유지를 위해 믿을 만하고 쉽습니다. 유압 시스템은 피부 가방 축적자를 보조 에너지로 이용하고 동시에 압력 충격을 흡수합니다, 기계가 아무일 없이 순조롭고, 저소음을 가지고 있습니다.



    적층화를 줄이는 머신 파워 고속도 공급을 깎는 강철 시트 큰 금속 CNC 5





6. 확실한 높이, 적층화에 대한 제조 공정에 있는 제품이 지정된 장소에 철도를 따라 실행될 때인 1, 스택커 자동 하락 위의 적층 1으로, 쌓이기 (수압 리프트와 전기 방전 시스템 뒤에).

적층화를 줄이는 머신 파워 고속도 공급을 깎는 강철 시트 큰 금속 CNC 67





7.  TV 모니터 디스플레이 적층화와 제조 공정에 있는 제품의 컨베잉과 카메라.

   적층화를 줄이는 머신 파워 고속도 공급을 깎는 강철 시트 큰 금속 CNC 7





8.  시트의 왜곡을 감소시키기 위해 직장 생활, 조정할 수 있는 전단 각을 연장하기 위한 4 최첨단과 직사각형 블레이드.

상측 블레이드 거치대는 또한 안에 소재 공급을 용이하게 하기 위해 구조를 안으로 기우는 것을 하고 공작물의 정확도를 강화합니다

  적층화를 줄이는 머신 파워 고속도 공급을 깎는 강철 시트 큰 금속 CNC 8







전단기 QC11K-16x12000/1700의 상술,



타입 QC11K-16x12000/1700
맥스. 두께를 줄이기

16 밀리미터 (연강)

8 밀리미터 (스테인레스 강)

꼬임 방지 시스템과 Max.cutting 두께 12 밀리미터 (연강)
맥스. 커팅 폭 12000 밀리미터
맥스. 프론트 게이지 타격 1700 밀리미터
행정 시간 5-15/min
전단 각도 0.5-3.0Degree
통로 깊이 100 밀리미터
작업 테이블의 높이 1000 밀리미터
작업 테이블의 폭 2000 밀리미터
주전동기출력 2x37kw
프론트 게이지 동력의 서보 모터 3x3.0kw
오일 펌프 2x64L/min
전단기의 정미중량. 185Tons
볼트.

380V,50HZ









표준은 배열합니다,




선택적 모델 제조사 발언
CNC 시스템 DAC362T
DAC360T



DELEM


유압 시스템 메인 솔레노이드 밸브

렉스로스



유켄 TW


프론트 게이지

서보 모터



볼 스크류 + 선 안내원

ESTUN

대만


오일 펌프 내부 기어 오일 펌프

햇빛이 찬란한 / 나치


주요 권력

정상 모터,

WN 중국


프론트 작업 테이블 큰 팔레트 PSL
보안 대책

앞 강철 울타리


PSL
뒤로 장치를 지원하기 부정

부정


칼날 간극 자동화된 조정 PSL
전기 부품 쉐나이더 중계기, 콘택터 쉐나이더
수력 어댑터 EMB
발 스위치 부정 부정
내부 고발자 100 밀리미터 또는 많습니다



QC11K 시리즈 주요 상술,

모델

맥스.

트크킨.

항복 강도 맥스. 길이 X.Stroke L*W*H(mm) 중량
QC11K-6*2500 6 밀리미터 ≤450kN/cm 2500 밀리미터 0.5-2.5' 750 밀리미터 7.5kW 3140*1740*2040 4800Kg
QC11K-6*3200 6 밀리미터 ≤450kN/cm 3200 밀리미터 0.5-2.5' 750 밀리미터 7.5KW 3750*1770*2150 5800Kg
QC11K-6*4000 6 밀리미터 ≤450kN/cm 4000 밀리미터 0.5-2.5' 750 밀리미터 11KW 4830*1840*2150 7500Kg
QC11K-6*5000 6 밀리미터 ≤450kN/cm 5000 밀리미터 0.5-2.5' 750 밀리미터 15KW 5830*1840*2150 13000Kg
QC11K-6*6000 6 밀리미터 ≤450kN/cm 6000 밀리미터 0.5-3' 750 밀리미터 15KW 6480*2100*2300 18000Kg
QC11K-8*2500 8 밀리미터 ≤450kN/cm 2500 밀리미터 0.5-2.5' 750 밀리미터 11KW 3040*1700*1700 5500Kg
QC11K-8*3200 8 밀리미터 ≤450kN/cm 3200 밀리미터 0.5-2.5' 750 밀리미터 11KW 3860*1700*1700 6200Kg
QC11K-8*4000 8 밀리미터 ≤450kN/cm 4000 밀리미터 0.5-2.5' 750 밀리미터 11KW 4640*1700*1700 7900Kg
QC11K-8*5000 8 밀리미터 ≤450kN/cm 5000 밀리미터 0.5~3' 750 밀리미터 18.5KW 5400*2400*2000 13500Kg
QC11K-8*6000 8 밀리미터 ≤450kN/cm 6000 밀리미터 0.5~3' 750 밀리미터 22KW 6480*2100*2350 19000Kg
QC11K-8*8000 8 밀리미터 ≤450kN/cm 8000 밀리미터 0.5~3' 750 밀리미터 22KW 8580*2130*2350 29500Kg
QC11K-10*2500 10 밀리미터 ≤450kN/cm 2500 밀리미터 0.5-2.5' 950 밀리미터 15KW 3040*1800*1700 6500Kg
QC11K-10*3200 10 밀리미터 ≤450kN/cm 3200 밀리미터 0.5-2.5' 950 밀리미터 11KW 3850*1830*1900 7500Kg
QC11K-10*4000 10 밀리미터 ≤450kN/cm 4000 밀리미터 0.5-2.5' 950 밀리미터 15KW 4650*2100*2000 11000Kg
QC11K-10*5000 10 밀리미터 ≤450kN/cm 5000 밀리미터 0.5~3' 950 밀리미터 15KW 5750*2100*2000 16000Kg
QC11K-10*6000 10 밀리미터 ≤450kN/cm 6000 밀리미터 0.5~3' 950 밀리미터 15KW 6500*2100*2300 24000Kg
QC11K-10*8000 10 밀리미터 ≤450kN/cm 8000 밀리미터 0.5~3' 950 밀리미터 15KW 6800*2100*2300 32000Kg
QC11K-13*2500 13 밀리미터 ≤450kN/cm 2500 밀리미터 0.5-2.5' 1000 밀리미터 15KW 3285*1830*2390 7500Kg
QC11K-13*3200 13 밀리미터 ≤450kN/cm 3200 밀리미터 0.5-2.5' 1000 밀리미터 15KW 3855*1830*2390 9500Kg
QC11K-13*4000 13 밀리미터 ≤450kN/cm 4000 밀리미터 0.5-2.5' 1000 밀리미터 18.5KW 4850*1830*2390 12500Kg
QC11K-13*6000 13 밀리미터 ≤450kN/cm 6000 밀리미터 0.5~3' 1000 밀리미터 30KW 6850*1930*2650 30000Kg
QC11K-13*8000 13 밀리미터 ≤450kN/cm 8000 밀리미터 0.5~3' 1000 밀리미터 30KW 8950*2130*2850 46000Kg
QC11K-13*9000 13 밀리미터 ≤450kN/cm 9000 밀리미터 0.5~3' 1000 밀리미터 45KW 9980*2130*2850 65000Kg
QC11K-13*10000 13 밀리미터 ≤450kN/cm 10000 밀리미터 0.5~3' 1000 밀리미터 45KW 11050*2500*3100 85000Kg
QC11K-16*2500 16 밀리미터 ≤450kN/cm 2500 밀리미터 0.5~3' 1000 밀리미터 22KW 3440*1940*2830 9500Kg
QC11K-16*3200 16 밀리미터 ≤450kN/cm 3200 밀리미터 0.5~3' 1000 밀리미터 22KW 4010*1940*2830 11000Kg
QC11K-16*4000 16 밀리미터 ≤450kN/cm 4000 밀리미터 0.5~3' 1000 밀리미터 30KW 5010*1980*2830 15500Kg
QC11K-16*5000 16 밀리미터 ≤450kN/cm 5000 밀리미터 0.5~3.5' 1000 밀리미터 30KW 5900*2600*2830 25000Kg
QC11K-16*6000 16 밀리미터 ≤450kN/cm 6000 밀리미터 1~3.5' 1000 밀리미터 37KW 6900*2600*2830 36000Kg
QC11K-16*8000 16 밀리미터 ≤450kN/cm 8000 밀리미터 1~3.5' 1000 밀리미터 45KW 8900*2900*3430 75000Kg
QC11K-20*2500 20 밀리미터 ≤450kN/cm 2500 밀리미터 1~3' 1000 밀리미터 30KW 3440*1980*2830 14000Kg
QC11K-20*3200 20 밀리미터 ≤450kN/cm 3200 밀리미터 1~3' 1000 밀리미터 30KW 4010*1900*2830 17000Kg
QC11K-20*4000 20 밀리미터 ≤450kN/cm 4000 밀리미터 1~3.5' 1000 밀리미터 37KW 4850*2600*2900 22000Kg
QC11K-20*6000 20 밀리미터 ≤450kN/cm 6000 밀리미터 1~3.5' 1000 밀리미터 55KW 6700*3000*3000 54000Kg
QC11K-30*2500 30 밀리미터 ≤450kN/cm 2500 밀리미터 1~3.5' 1000 밀리미터 45KW 3440*1900*2830 25000Kg
QC11K-30*3200 30 밀리미터 ≤450kN/cm 3200 밀리미터 1~3.5' 1000 밀리미터 45KW 4200*1900*3000 34000Kg

발언 :  만약 이러한 매개 변수가 제시간에 업데이트되거나 바뀌지 않으면, 채팅 온라인 또는 이메일에 의해 우리와 이해하고 접촉하세요. 감사합니다.
