제품 상세 정보:
결제 및 배송 조건:
|
| 상태: | 새롭습니다 | 이름: | 프로필 수력 형재 만곡기 |
|---|---|---|---|
| 타입: | W24S-180, 프로파일 섹션 롤링 장치 | 애플리케이션: | 탄소 강철 프로파일 굽힘, SS 관곡 |
| 처리된 재료 / 금속: | 탄소강, 스테인레스 강, 알루미늄의 프로필 | 기계 유형: | 3 명부 수력 섹션 명부 자동판매기 |
| 원료: | 프로필 /tube/pipe/ 강철 봉형상압연 | 여분의 서비스: | 프로필 부문 기계가공, 라운드 관 성형, |
| 작동: | NC와 CNC 시스템은 운영합니다 | 자동화: | 전기이고 수력이고 자동입니다 |
| 힘: | 전기적이고 수력입니다 | 롤러의 직경: | 180 밀리미터 |
| 맥스. 탄력성의 단면 계수: | 210 CM2 | 벤딩 라운드 튜브: | 168.8x10mm, |
| 민. 굽힘 직경: | 2000 밀리미터 | 벤딩 속도: | 5개 Ｍ / 분 |
| 유압 시스템에서의 압력: | 22.5MPa | 메인 모터: | 30 kw |
| 전압: | 220V/380V/415V/440V/customized,380V/50HZ/3phase 220V/60HZ/3phase | 색: | 주문 제작된, 푸른 /OEM |
| 차원: | 2400 * 1500 * 1600 밀리미터 | 애프터 서비스는 제공되었습니다: | 해외로 기계류, 비디오 기술 지원, 온라인 지원을 서비스할 수 있는 엔지니어들 |
| 보증: | 1년이요 | ||
| 하이 라이트: | 수력 플레이트 롤링 장치,CNC (컴퓨터에 의한 수치제어) 관재 압연 기계,CNC (컴퓨터에 의한 수치제어) 부문 롤링 장치 |
||

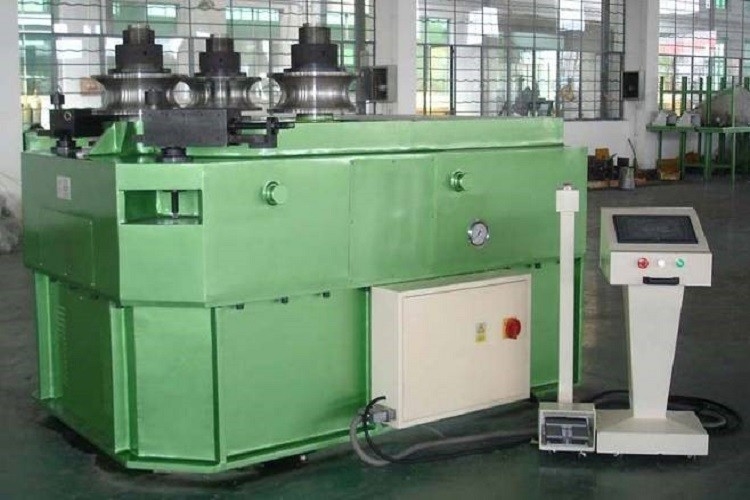

수평식 3은 유압 구동 프로파일 섹션에게 자동판매기를 말아줍니다
1. 스테이블의 유리하게 세 명부 유압 구동.
2. 2 측면롤은 만곡의 더 레인지를 제어하기 위해 거슬리는 지도자로 만곡을 조정합니다. 두 면 명부는 동시에 또는 개별적으로 만곡을 조정할 수 있습니다. 용이한 작동과 고정밀도.
3. 터치 스크린과 PLC에 의해 제어됩니다.
4. 오작동 자동차 탐정과 경고 시스템. 화면은 모든 기능장애 정보와 해결책을 보여줄 것입니다.
5. 계산기는 언제든지 처리된 양을 보여줍니다.
6. 모든 자료는 영원히 PLC에서 비축할 수 있고, 언제든지 사용될 수 있습니다
7. 매뉴얼이고 세미 오트와 가득 찬 자종 운항으로.
8. 각도 철, Ｕ 보와 같이 다른 윤곽이어서 구부러질 수 있게, 나는 빛나고 바를 평탄화합니다, 라운드가 계속 지하철을 탑니다고 그렇게.
작업 원칙 :
가공중인 제품이 중간롤과 측면롤 이내에 충돌될 때 그것은 휨 모멘트를 가져옵니다. 마찰의 힘은 롤러가 회전할 때 제조 공정에 있는 제품을 운전합니다. 그리고 나서 제조 공정에 있는 제품은 휨 모멘트와 군대의 마찰 하에 선회한 것으로 바꿉니다.
이 기계는 오일 부가 가치세 입력과 PLC 통제의 장치를 사용하고, 높은 자동화를 달성했습니다. 오일 부가 가치세 입력의 정확성은 가공중인 제품의 지름의 정확성을 보증하는 거슬리는 통치자에 의해 제어됩니다. 오일 부가 가치세의 입력은 맨드릴의 주위를 회전하여 롤링암을 운전하고, 그리고 나서 제조 공정에 있는 제품의 반지름을 바꾸도록 측면 롤러의 자리 바꿈을 이르게 합니다.
처리 용량 :
|
둥근 파이프 |
맥스. OD | 177.8 |
| 벽 두께 | 10 | |
| min.bending dia. | 2500 | |
|
환강 로드 |
맥스. OD | 110 |
| min.bending dia. | 800 | |
|
사각 파이프 |
max.section | 140x140 |
| 벽 두께 | 8 | |
| min.bending dia. | 2400 | |
| 플레이트 파이프 굴곡 | max.section | 200 |
| 벽 두께 | 30 | |
| min.bending dia. | 1900 | |
| 플레이트 파이프 굴곡 | max.section | 180 |
| 벽 두께 | 70 | |
| min.bending dia. | 800 | |
| 앵글 스틸 | max.section | 180×18 |
| min.bending dia. | 3200 | |
| 앵글 스틸 | max.section | 180×18 |
| min.bending dia. | 3200 | |
| Ｕ 강철 | Ｕ 철골 모델 | 18 |
| min.bending dia. | 1600 | |
| Ｕ 강철 | Ｕ 철골 모델 | 18 |
| min.bending dia. | 1600 | |
| Ｕ 강철 | Ｕ 철골 모델 | 18 |
| min.bending dia. | 2800 | |
| T형강 | T형강 모델 | 130x12 |
| min.bending dia. | 2000 | |
| T형강 | T형강 모델 | 120x11 |
| min.bending dia. | 1800 | |
| 직사각형 파이프 | 직사각형 파이프 모델 | 160x80x8 |
| min.bending dia. | 2500 | |
| 직사각형 파이프 | 직사각형 파이프 모델 | 150x100x6 |
| min.bending dia. | 2500 | |
| Ｈ 강철 | Ｈ 철골 모델 | 16 |
| min.bending dia. | 2000 | |
| Ｈ 강철 | Ｈ 철골 모델 | 25 |
| min.bending dia. | 4000 | |
| 각 강 | 각 강 모델 | 100 |
| min.bending dia. | 800 |
주요 기술적인 매개 변수,
|
기술적인 매개 변수 :
|
W24S
|
||||||
|
140
|
180
|
260
|
320
|
400
|
500
|
||
|
프로필 굽힘 주형(최대)
|
140
|
180
|
260
|
320
|
400
|
500
|
|
|
코테일링스피드 (m/min)
|
5
|
4
|
|||||
|
시트 Matal(mpa)의 산출하는 제한
|
△S=250
|
||||||
 |
프로필(최대)MM
|
140*16
|
150*16
|
160*16
|
180*14
|
200*18
|
200*20
|
|
굽힘 직경 (민) 밀리미터
|
2400
|
2600
|
2600
|
3600
|
3600
|
4000
|
|
|
프로필(혼합)MM
|
50*5
|
50*6
|
60*6
|
70*6
|
75*6
|
85*6
|
|
|
굽힘 직경 (민) 밀리미터
|
1000
|
1200
|
1200
|
1500
|
1400
|
1600
|
|
|
|
프로필(최대)MM
|
150*16
|
160*16
|
180*14
|
200*18
|
200*24
|
250*25
|
|
굽힘 직경 (민) 밀리미터
|
2200
|
2000
|
2500
|
3600
|
3600
|
4000
|
|
|
프로필(혼합)MM
|
50*5
|
50*6
|
60*6
|
70*6
|
75*6
|
85*6
|
|
|
굽힘 직경 (민) 밀리미터
|
800
|
1000
|
1000
|
1300
|
1500
|
1600
|
|
|
|
재료
|
30
|
32
|
36
|
40
|
45
|
50
|
|
굽힘 직경 (민) 밀리미터
|
1200
|
1500
|
1800
|
2000
|
2000
|
2400
|
|
|
|
재료
|
30
|
32
|
36
|
40
|
45
|
50
|
|
굽힘 직경 (민) 밀리미터
|
1700
|
1800
|
1800
|
2000
|
2000
|
2400
|
|
|
|
프로필(최대)MM
|
280*50
|
300*50
|
330*50
|
360*60
|
400*75
|
500*76
|
|
굽힘 직경 (민) 밀리미터
|
1300
|
1500
|
1900
|
2000
|
2400
|
2400
|
|
|
|
프로필(최대)MM
|
150*40
|
180*30
|
190*40
|
190*50
|
200*50
|
200*60
|
|
굽힘 직경 (민) 밀리미터
|
1500
|
2000
|
2000
|
2400
|
2200
|
2500
|
|
|
|
프로필(최대)MM
|
168*6
|
168*8
|
219*8
|
245*8
|
273*8
|
323*10
|
|
굽힘 직경 (민) 밀리미터
|
2000
|
2000
|
3500
|
3000
|
3500
|
4200
|
|
|
|
프로필(최대)MM
|
100
|
110
|
120
|
135
|
150
|
160
|
|
굽힘 직경 (민) 밀리미터
|
1200
|
1300
|
1350
|
1800
|
2000
|
2000
|
|
|
|
프로필(최대)MM
|
125*10
|
140*10
|
150*10
|
165*10
|
180*12
|
200*12
|
| 굽힘 직경 (민) 밀리미터 |
2500
|
3000
|
3000
|
3500
|
3500
|
500
|
|
