상태: | 새롭습니다 | 이름: | CNC 수력 시트 롤링 장치 |
---|---|---|---|
타입: | NC 수력 롤링 장치인 W11S-16x2500 | 자동화: | 자동이고 매뉴얼입니다 |
처리된 재료 / 금속: | 탄소강, 스테인레스 강, 알루미늄 | 기계 유형: | 롤 벤딩 기계 |
여분의 서비스: | 기계가공, 엔드 포밍, | 애플리케이션: | 스테인레스판 굴리기, 탄소강 판 구부림 |
원료: | 시트 / 후판 압연, 스틸바 | 힘: | 수력이고 전기적입니다 |
맥스. 사전 굽힘 두께: | 13 밀리미터 | 맥스. 정상적 벤딩 두께: | 16 밀리미터 |
맥스. 압연길이: | 2500 밀리미터 | 전압: | 220V/380V/415V/440V/customized,380V/50HZ/3phase 220V/60HZ/3phase |
색: | 주문 제작된, 푸른 /OEM | 중량: | 3600kgs |
애프터 서비스는 제공되었습니다: | 해외로 기계류, 비디오 기술 지원, 온라인 지원을 서비스할 수 있는 엔지니어들 | 보증: | 1년이요 |
하이 라이트: | 기계 PSL을 회전시키는 수력 박판 금속,기계 PSL을 회전시키는 CNC (컴퓨터에 의한 수치제어) 시트,3 롤러 판 구부림 기계 PSL |

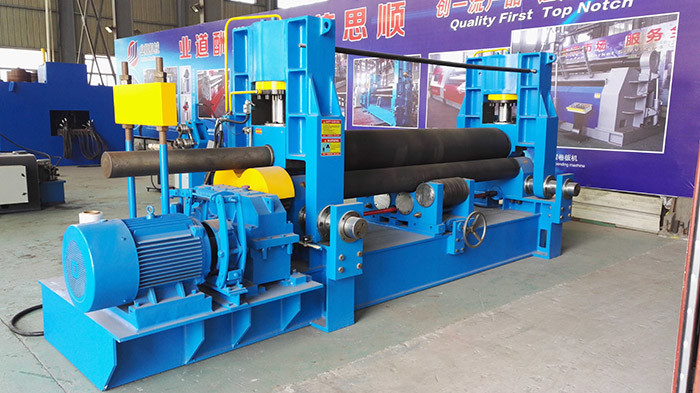

롤링 장치를 만곡시키는 상부롤러 유니버셜 CNC 수력 3-롤러 박판 금속
이 후판 압연 기계의 기술,
기계는 일종의 수력 3대 롤러 박판 압연 기계이며, 그것이 라운드 형상에 플레이트를 회전시키는 것 위한 것입니다.
예비구부림에 상부롤러 수평 이동 ;
더 낮은 롤러에 대한 상대 변위가 있습니다. 만곡될 때 모터와 환원제는 2 더 낮은 롤러를 운전합니다. 더 낮은 롤러의 높이에 대한 요금은 끊임없이 계속되고 따라서 피딩되고 작동하는 것은 편리합니다.
톱플링 랙은 수압식 디자인입니다.
구조와 주요 부문,
이 장비는 작업 프레임, 상측 롤 장치를 구성했습니다, 주요 드라이브 장치가, 아래로 롤 장치, 측면롤 장치, 장치, 수력 시스템(부분), 전기 시스템(부분)을 전복시키고, 장치에 기름을 칩니다 .
상측 롤 장치 :
위로 롤러는 주구동치차에서 떨어져 전환, 편편한 키를 통한 SP-1 베어링 지지대, 드라이브 측의 마지막을 위해 주요한 것으로부터의 드라이브에 기어를 넣고, 강철의 보호로 토크, 첨두측을 이동시키기 위해 장치를 연결시킵니다 . 위로 롤러의 물질은 42CrMo입니다, 가열 경화가 HB220-300 입니다.
주요 드라이브 장치 :
수력 원동기, 3 속도 감소 기어, 위로 롤러에 대한 전파 토크에 의해. 이 장치는 모터와 속도 감속 기어 박스를 포함합니다. 전원 공급기는 고객의 요구에 따른 중입니다
아래 롤러 장치 :
아래 롤러가 태도 하에 지원한다고, 랙의 양쪽에 베어링 하우징은 트랙, 연결된 피스톤과 실린더의 바닥 안에서 증가했습니다. 가압 액체에서 지탱하는 것 철도를 따라 오르락 내리락하고 스러스트 로드, 강철판의 크기에 따르면 유압 시스템 압력 제어 밸브에 의해 요구된 롤러 고정시키는 힘 하에 조정될 수 있습니다. 더 아래 낮은 롤러의 추가는 조정을 회전시키고 명부 품질 합금 강 45#로서의 동일 재료 하에 제품의 정확도를 향상시킬 수 있습니다, 열처리 경화증이 HB220-300 입니다
측면 롤러 장비 :
랙에서 양쪽과 관계가 있는 광선 축받이 받침대에서 롤러베어링에서 옆은 트랙 안에서 증가했습니다, 피스톤과 유압원통의 바닥이 연결되었습니다. 가압 액체에서 지탱하는 것 위로 기울여지고 철도, 유압 시스템 압력 제어 밸브에 의한 강철판의 필요성에 따른 하강력의 피스톤 로드의 크기를 따라 아래 조정될 수 있습니다. 측면롤 품질 합금 강, 열처리 경화증은 HB220-280 입니다.
장치를 전복시키세요 :
유압원통, 찢겨진 힌지와 제품을 제거하기 위해 전복된 롤러베어링 항공기에 전복된 구동을 통하여 장치를 전복시키세요.
기술 데이터,
명부 이사회의 맥스 폭 | W11S-16x2500 |
명부로 일하는 길이 | 2500 밀리미터 |
플레이트의 맥스 두께 |
16 밀리미터 (강철판 245Mpa의 항복 제한) 12 밀리미터 (스테인레스 강판) |
맥스. 프리 밴딩의 두께 |
12 밀리미터 (강철판 245Mpa의 항복 제한) 10 밀리미터 (스테인레스 강판) |
업롤 지름 | Φ300mm |
다운롤 지름 | Φ165mm |
2 다운롤 사이의 거리 | 270 밀리미터 |
드라이브 속도 | 4.5m/min |
메인 모터 | 15KW |
수력 원동기 | 5.5KW |
모터를 이동하세요 | 1.5KW |
차원 | 5000*1550*1750mm |
중량 | 9000 킬로그램 |
PLC | 옴론 |
유압 시스템 | 유켄, 일본 |
전기 부품 | 지멘스, German/ 쉐나이더, 프랑스 |
데아테일드 성분 :
1. 주요 권력 :전기적인 지멘스
2. 주요 전자 부품 : 지멘스 독일 또는 쉐나이더 프랑스 ;
3. 차축 :이중 열 자동 조정 베어링
4. 메인 모터 : 지멘스는 중국에서 했습니다
5. 프로그램 논리 제어기 PLC :옴론, 일본
6. 유압 밸브 : YUKEN, 대만
7. 기어 펌프 : 중국 대만에서 만들어집니다 ;
8. 작업 롤러 :42CrMo 합금 강과 작업 롤러의 자료.
9. 가격 표시 시스템 : 델타 터치 스크린
10개 변환기 :옴론, 일본산이요
11. 자동 윤활 시스템 :블록 알람을 가지고 있는 중국과 일본간 조인트
주요 특성
W11S 시리즈의 상술,
스페코이프 ication |
명부에 용이성 대통령 네, 물론입니다 |
맥스 imum T 힉네스스 |
떠돌이 ard incr 용이성 m) |
더 명부 dia 미터 m) |
유엔 델 더 명부 dia 미터 m) |
중심거리 (Mm) |
모터 (kw) | |||
그렇게 끝나세요 NG (좋지않다) m) |
Ce 트럴 m) |
Dri ving |
오일 사용 |
Mo 담즙 사용 |
||||||
W11S - 15*2000 | 75 | 12 | 15 | 2000 | 255 | 150 | 245 | 7.5 | 4 | 1.1 |
W11S - 14*2500 | 75 | 10 | 14 | 2500 | 270 | 150 | 245 | 7.5 | 4 | 1.1 |
W11S - 13*3000 | 75 | 9 | 13 | 3000 | 290 | 150 | 245 | 7.5 | 4 | 1.1 |
W11S - 16*2500 | 100 | 13 | 16 | 2500 | 300 | 165 | 270 | 15 | 5.5 | 1.5 |
W11S - 16*3000 | 100 | 11 | 16 | 3000 | 325 | 165 | 270 | 15 | 5.5 | 1.5 |
W11S - 20*2500 | 130 | 16 | 20 | 2500 | 330 | 180 | 300 | 15 | 5.5 | 2.2 |
W11S - 18*3000 | 130 | 14 | 18 | 3000 | 350 | 180 | 300 | 15 | 5.5 | 2.2 |
W11S - 22*2500 | 160 | 18 | 22 | 2500 | 360 | 200 | 330 | 18.5 | 7.5 | 2.2 |
W11S - 20*3000 | 160 | 16 | 20 | 3000 | 375 | 200 | 330 | 18.5 | 7.5 | 2.2 | |
W11S - 18*3500 | 160 | 14 | 18 | 3500 | 390 | 200 | 330 | 18.5 | 7.5 | 2.2 | |
W11S - 24*2500 | 190 | 21 | 24 | 2500 | 380 | 220 | 360 | 22 | 7.5 | 4 | |
W11S - 22*3000 | 190 | 19 | 22 | 3000 | 400 | 220 | 360 | 22 | 7.5 | 4 | |
W11S - 20*3500 | 190 | 16 | 19 | 3500 | 410 | 220 | 360 | 22 | 7.5 | 4 | |
W11S - 30*2500 | 230 | 25 | 29 | 2500 | 410 | 235 | 380 | 30 | 11 | 4 | |
W11S - 27*3000 | 230 | 22 | 27 | 3000 | 425 | 235 | 380 | 30 | 11 | 4 | |
W11S - 25*3500 | 230 | 21 | 25 | 3500 | 440 | 235 | 380 | 30 | 11 | 4 |
W11S - 20*3000 | 160 | 16 | 20 | 3000 | 375 | 200 | 330 | 18.5 | 7.5 | 2.2 | |
W11S - 18*3500 | 160 | 14 | 18 | 3500 | 390 | 200 | 330 | 18.5 | 7.5 | 2.2 | |
W11S - 24*2500 | 190 | 21 | 24 | 2500 | 380 | 220 | 360 | 22 | 7.5 | 4 | |
W11S - 22*3000 | 190 | 19 | 22 | 3000 | 400 | 220 | 360 | 22 | 7.5 | 4 | |
W11S - 20*3500 | 190 | 16 | 19 | 3500 | 410 | 220 | 360 | 22 | 7.5 | 4 | |
W11S - 30*2500 | 230 | 25 | 29 | 2500 | 410 | 235 | 380 | 30 | 11 | 4 | |
W11S - 27*3000 | 230 | 22 | 27 | 3000 | 425 | 235 | 380 | 30 | 11 | 4 | |
W11S - 25*3500 | 230 | 21 | 25 | 3500 | 440 | 235 | 380 | 30 | 11 | 4 |
W11S - 33*2500 | 270 | 28 | 33 | 2500 | 430 | 250 | 400 | 30 | 11 | 4 | |
W11S - 30*3000 | 270 | 25 | 30 | 3000 | 450 | 250 | 400 | 30 | 11 | 4 | |
W11S - 28*3500 | 270 | 23 | 28 | 3500 | 470 | 250 | 400 | 30 | 11 | 4 | |
W11S - 25*4000 | 270 | 20 | 25 | 4000 | 490 | 250 | 400 | 30 | 11 | 4 | |
W11S - 36*2500 | 320 | 30 | 36 | 2500 | 460 | 260 | 420 | 37 | 15 | 5.5 | |
W11S - 32*3000 | 320 | 28 | 32 | 3000 | 480 | 260 | 420 | 37 | 15 | 5.5 | |
W11S - 28*3500 | 320 | 25 | 28 | 3500 | 500 | 260 | 420 | 37 | 15 | 5.5 | |
W11S - 26*4000 | 320 | 22 | 26 | 4000 | 520 | 260 | 420 | 37 | 15 | 5.5 |
W11S - 40*2500 | 380 | 35 | 39 | 2500 | 500 | 275 | 460 | 45 | 22 | 5.5 | |
W11S - 35*3000 | 380 | 32 | 35 | 3000 | 510 | 275 | 460 | 45 | 22 | 5.5 | |
W11S - 32*3500 | 380 | 28 | 32 | 3500 | 530 | 275 | 460 | 45 | 22 | 5.5 | |
W11S - 30*4000 | 380 | 25 | 30 | 4000 | 550 | 275 | 460 | 45 | 22 | 5.5 | |
W11S - 43*2500 | 430 | 40 | 43 | 2500 | 520 | 290 | 500 | 55 | 22 | 7.5 | |
W11S - 38*3000 | 430 | 35 | 38 | 3000 | 540 | 290 | 500 | 55 | 22 | 7.5 | |
W11S - 36*3500 | 430 | 30 | 36 | 3500 | 560 | 290 | 500 | 55 | 22 | 7.5 | |
W11S - 32*4000 | 430 | 28 | 32 | 4000 | 580 | 290 | 500 | 55 | 22 | 7.5 |
