제품 상세 정보:
결제 및 배송 조건:
|
| 상태: | 새롭습니다 | 이름: | 큰 3 롤러 수평선상 더 낮은 조정 수력 CNC 후판 압연 기계 |
|---|---|---|---|
| 기계 유형: | 큰 접시 롤링 장치, W11SNC-120x3200 | 타입: | W11SNC-120x3200 |
| 애플리케이션: | 두꺼운 시트 금속, SS 판 구부림, 회전한 탄소강판, 만들고 있는 오일관 / 파이프, | 원료: | 시트 / 후판 압연, 강 Metal/ 플레이트 /Profile |
| 처리된 재료 / 금속: | 탄소강, SS, 합금 강 | 자동화: | 자동이고 매뉴얼입니다 |
| 제어 수법: | CNC 반자동인, 전기 유압 | 체계 제어: | 지멘스 PLC 제어, 터치 스크린 |
| 회전하는 기능: | 사전 굽힘 / 굴리기, 대칭적 굴리기로 | 맥스. 사전 굽힘 두께: | 110 밀리미터 탄소강판, |
| 맥스. 중심 벤딩 두께: | 120 밀리미터 탄소강판, | 압연길이: | 0-3200mm |
| 유압 시스템: | 유켄, 렉스로스는 그룹을 밸브를 답니다 | 메인 모터: | 55-180kw |
| 중량: | 145000 킬로그램 | 차원: | 8880x4360x4960mm |
| 전압: | 220V/380V/415V/440V/customized | 색: | 맞춤화되는 회색 White/ OEM |
| 보증: | 1년이요 | 애프터 서비스는 제공되었습니다: | 해외로 기계류, 비디오 기술 지원, 온라인 지원을 서비스할 수 있는 엔지니어들 |
| 하이 라이트: | 120mmX3200mm 3 롤러 판 구부림 기계,120mmX3200mm CNC (컴퓨터에 의한 수치제어) 플레이트 롤러,120mmX3200mm 수평선상 롤링 장치 |
||

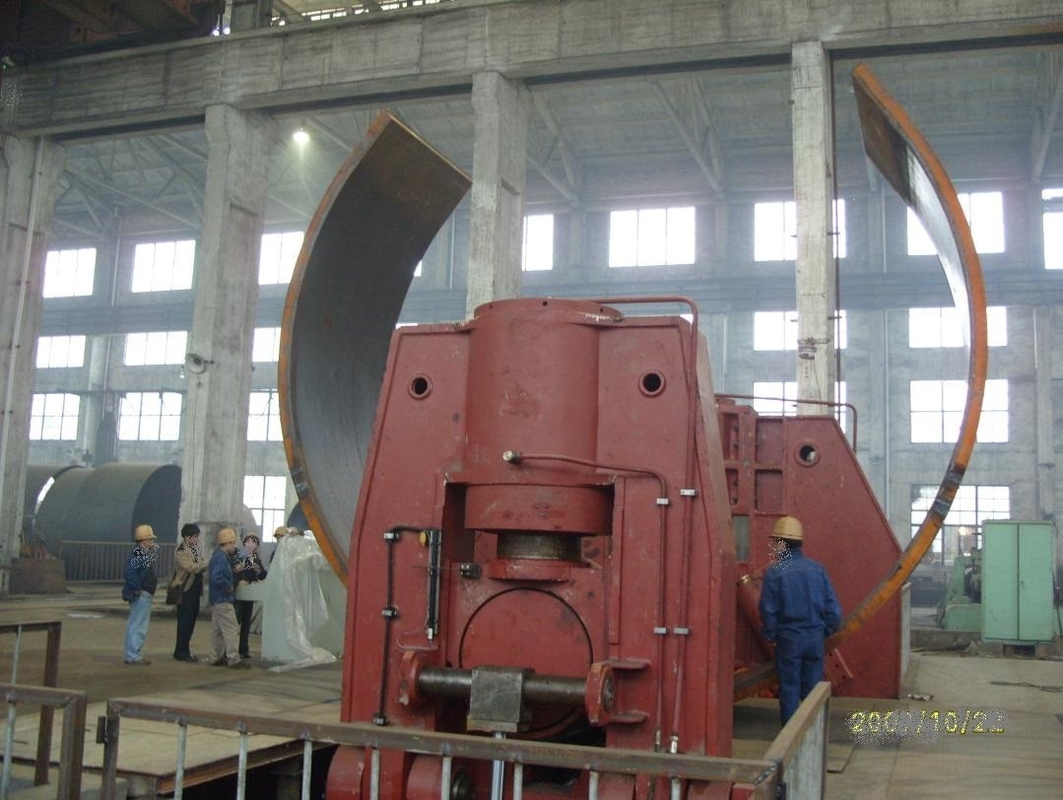

수평선상인 박판 금속 120 밀리미터 * 3200 밀리미터 큰 3-롤러가 수력 CNC 후판 압연 기계를 낮춥니다
이 후판 압연 기계의 기술,
120x3200mm 3롤 수력 중심거리 변하기 쉬운 자동판매기는 큰 예비구부림 할 수있는 수력 3 롤 플레이트 자동판매기와 중간 크기 후판과 상이한 모양의 롤 제품입니다.
그것의 낮은 롤러의 각각이 수평적으로 독립적으로 이동할 수 있고 어떠한 필요한 피치도 생산할 수 있고 그것의 모터 설치 상부롤러가 수직적으로 이동할 수 있기 때문에 이 모델은 전통적 모델과 다릅니다. 이러한 롤러에 의해 생산된 다른 결합구조 때문에, 3 명부 판 재료 만곡기는 필요에 따라 마름모꼴 무늬 또는 비대칭인 기계와 함께 사용될 수 있습니다. 더 낮은 롤러 사이의 거리를 증가시키는 가능성은 결정합니다 : 오직 하나 금속 제조 장비만을 변환의 범위를 확대하는 다수의 기계의 기능에 상당할 수 있습니다.
기술적인 매개 변수,
| 명부 이사회의 맥스 폭 | W11SNC-120x3200 |
| 명부로 일하는 길이 | 3200 밀리미터 |
| 플레이트의 맥스 두께 | 120 밀리미터 (강철판 245Mpa의 항복 제한) |
| 맥스. 프리 밴딩의 두께 | 11 밀리미터 (강철판 245Mpa의 항복 제한) |
| 상부롤러 지름 | Φ960mm |
| 낮은 롤러 지름 | Φ600mm |
| 두개의 낮은 롤러 사이의 거리 | 1100 밀리미터 |
| 업포에르 롤러에서의 힘 압력 | 1800 톤 |
| 유압 시스템에서의 압력 | 25MPa |
| 구동 속도 | 3.6m/min |
| 메인 모터 | 160KW |
| 수력 원동기 | 75KW |
| 이동 모터 | 18.5KW |
| 차원 | 8880*4360*4950mm |
| 중량 | 145000 킬로그램 |
| PLC | 지멘스 |
| 유압 시스템 | 유켄, 렉스로스 |
| 전기 부품 | 독일인 지멘스 ; 쉐나이더 프랑스 |
기계 특징을 회전시키는 강철판,
- 우수한 성능과 용이한 작동. 플레이트 단부의 사전 굽힘 기능과 함께, 금속판은 한 번에 로딩될 수 있고 플레이트 단부 프리 밴딩과 제조 공정에 있는 제품의 롤 포밍이 더 헤드를 돌지 않고 완료될 수 있습니다.
- CNC 제어, 상부롤러 상승과 하락이 치환 센서 감지를 채택한다고, LED 디스플레이는 직접적으로 상부롤러의 일하는 치환을 관찰할 수 있습니다.
- 더 낮은 작업롤은 수평선상 유압원통의 수력 피스톤에 의해 이동하도록 이끕니다.
- 디지털 출력의 세트 과부하 방지 오-스레에가 시각적으로 작업롤의 위치를 드러냅니다.
- 롤링 실린더의 쉬운 언로딩을 위한 수력 인버트된 회전부의 축받치개.
- 작동하도록 쉬운 독립적 모바일 콘솔기기.
- 용접 스틸 골조와 전체적 스트레스 구호.
- 모든 작업롤은 고품질 스틸로부터 만들어지고, 히트-트리티드와 도입이 딱딱해졌습니다.
- 플레이트 롤링 장치의 콘 굴리기 장치.
- 액압식 롤 균형 시스템 o-투-스피드 작업 시스템.
- EC 안전 기준에 따라 제조했고, CE 인증을 가지고 있습니다.
- 모든 전기적 유압 구성품은 있습니다 잘 알려져있는 브랜드의.
W11SNC 시리즈의 상술,
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
