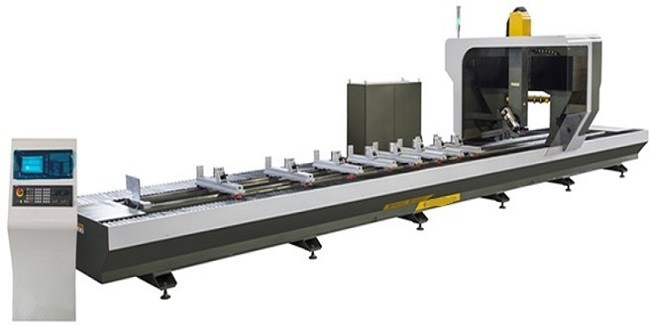

기계 프로필 PVC Cnc 드릴링과 태핑 머신을 줄이는 4개 주축 CNC 알루미늄

4 주축 CNC 머시닝센터 알루미늄 합금은 드릴링 분쇄와 태핑 머신을 줄이는 PVC CNC를 돋보이게 합니다





제품 상세 기술 :



그것은 적합한 밀링과 드릴링하, 알루미늄 합금 프로필의 자르고 다른 과정, PVC, 경량 합금과 다른 재료입니다.



한번 클램핑은 어떠한 각도 표면의 처리를 완료할 수 있습니다의 - 높은 작업 효율과 110.



지멘스 828d CNC 시스템을 갖추어 그것은 빠른 작동, 우수한 성능과 강력한 기능을 가지고 있습니다.



이탈리아 HSD 고속 자동화 스핀들과 지멘스 서보 드라이브를 갖춥니다.



6/8 공구 위치들과 모바일 잡지. 정착물은 자동적으로 작업 위치를 확인하고 스스로 이동하고 고정시킬 수 있습니다.



HIWIN 볼 스크류, 선형 가이드 레일, 수입된 랙과 대만 공군 탐정 피네움암틱 일부는 채택됩니다.



장비는 보호 장치, 안전 지시와 결점 알람 기능을 갖추고 있습니다.





주요 기술적인 매개 변수 :





기계의 타입	KT-S860-4
기계가공 차원 :  X-축 교통	8500 밀리미터
Y-축 교통 (3 감원)                                      Y-축 교통 (4 감원)	650 밀리미터 600 밀리미터
Z축 교통	500 밀리미터
A-주축 각도 범위	︒ - 110︒- +110︒
작업 영역 : x 축 / Y 축 / Z 축	8500/6500/500 밀리미터
정확성 :     위치설정	±0.05 밀리미터
반복성 X-축                                           Y-축                                           Z축                                           A-주축	±0.02 밀리미터 ±0.015 밀리미터 ±0.01 밀리미터 ±0.01 밀리미터
드릴링과 분쇄 수직 상태	0.1/100 밀리미터
원통도	0.1 밀리미터
드릴링과 평삭면의 조도	Ra1.6 um
공급비율 : x 축 / Y 축 / Z 축	70/40/40 Ｍ / 분
A-주축	102개 Ｒ / 분
공구 교체 시간	8s
축 : 전원 / 속도 (이탈리아 HSD 스핀들러)	7.5 kw/24000 rpm
서보 모터 (야스카와) : X-축 / Y 축 / Z 축 / A-주축	3.3/2.3/3.3/0.85/ kw
드릴링과 밀링 척 지름	Φ16/saw 블레이드 Φ120~Φ215 밀리미터
전압 / 전체 전력	380V 50 HZ/20 KW
윤곽치수 :	11300×2500×3200 밀리미터
제어함 차원 :	600×1400×1800 밀리미터
필요한 전원 :	20 KVA
기압	6~8 kg/cm2











































































































KT-S860 기본 공정 능력 :



분쇄 & 슬로팅	치맛살 기계가공	드릴링 기계가공	정면 절삭	절단
Ø8 분쇄 나이프	Ø8 분쇄 나이프	Ø12 드릴링 헤드	Ø60 밀링은 인라인스케이트를 탑니다	Ø160 절단 블레이드
속도 18000r/m	속도 15000r/m	속도 3000r/m	속도 10000r/m	속도 4000r/m
깊이를 4 밀리미터로 잘라주기	폭을 8 밀리미터로 잘라주기	프로세스 요구 사항을 꿰뚫기	깊이 3 밀리미터를 분쇄하기	프로세스 요구 사항을 줄이기
속도 3m/min을 공급하세요	속도 3m/min을 공급하세요	0.8m/min	3m/min	1m/min





장비 구성 :

1개의 스핀들 모터 : 7.5KW (ATC) HSD 이탈리아는 고속 자동화 스핀들을 수입했습니다 ;

2 모든 철골 구조물 골조 : 스트레스 처리, 정밀 기계가공 ;

3 가이드 레일 : Ｘ, Ｙ, Z 축은 수입된 선형 가이드 레일 (대만 HIWIN 정확성 가이드 레일) 입니다 ;

Y 축 전송인 4 Ｘ : 수입되고 정밀도 기어 랙 구동 장치의 사용 ;

5 Ｚ 샤프트 전송 : 수입되고 정밀도 볼 스크류 드라이브 (대만 HIWIN) ;

주축 당 6 샤프트를 돌립니다 ;

6곳 공구 위치 : 6 정거장 모바일 회전 공구 자료실 ;  이탈리아는 ISO30 핸들을 수입했습니다 ; .

7는 공구장을 발견하기 위해 긴 검출기를 위한 장치에서 설정하는 자동 공구로 설비했습니다 ;

8개의 작업 테이블 : Ｔ 유형 슬롯 클램핑 장치로, 자동 위치설정 정착물의 8개 세트 ;

9 구동 시스템 : 씨엠네스 붓을 쓸 필요가 없는 서보 드라이브 유닛을 채택하기 ;

10개 견인용 밧줄 : 독일 기술 ;

11개의 분무 냉각 장치 ;

12개 도구가 기구에서 설정합니다 : 자동적으로 공구장을 발견하세요 ;

13 지멘스 828D 제어 운영 체제

14 3D 휴대용 컨트롤러 1 세트 ;

15 제어함 : 주요 전기 부품, 산업 제어, 제어 시스템은 모두 수입됩니다 ;

16 운영 체제 : 지멘스 제어 시스템 ;

17 CNC 시스템, 소프트웨어 시스템 지멘스
