제품 상세 정보:
결제 및 배송 조건:
|
| 상태: | 새롭습니다 | 이름: | CNC 유압 파이프 / 튜브 벤딩 장치 |
|---|---|---|---|
| 애플리케이션: | 환상관 굽힘, 스퀘어 튜브 처리 | 자동 등급: | 자동장치, NC, CNC 시스템 |
| 파이프재: | 탄소강, 스테인레스 강, 알루미늄 관, 구리 튜브 | 벨링 타입: | Ｒ Ｕ Ｚ, R-형태 & ; 곧은 벨링 |
| 핵심 구성 요소: | 터치 스크린 + PSL, 펌프, 모터 | 파이프 직경: | 16-50mm |
| 최대 굽힘: | 탄소강 배관 Ф50.8*2.0t ; 스테인레스 강철 튜브 Ф44.5*2.0t | 주형: | 2개 셀, 두배 계단은 HRC60-63을 경화합니다 |
| 구부러지기 위한 맥스 Ｒ: | 250 밀리미터 | 구부러지기 위한 맥스 각: | 190' |
| 전원(w): | 7.5KW | 중량: | 2400 킬로그램 |
| 차원(l*w*h): | 4.6M*0.85M*1.15M | 색: | 불레, 검거나 주문 제작되어서 회색으로 되십시요 |
| 전압: | 맞춤화되는 380V 50HZ 3Phase | 보증: | 12개월 |
| 하이 라이트: | 수력 스퀘어 튜브 밴더,수력 라운드 관 만곡기,자동 수력 관 만곡기 |
||

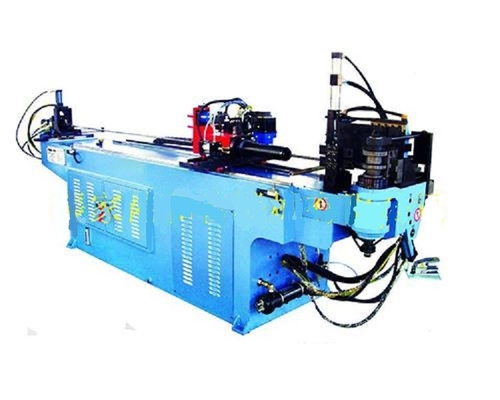

작은 스퀘어 라운드 스테인레스 강철 튜브 자동 CNC 유압 파이프 자동판매기
기계적 특성 :
1. 경제적 자동 CNC 컴퓨터 제어.
2. 공급 샤프트와 기울임축은고 정밀도와 좋은 안정성으로, 서보 모터에 의해 가동됩니다.
3. 팔꿈치 샤프트는 디지털 제어 가득 찬 기름 압력을 채택하고 보조 추진이 가득 찬 기름 압력을 채택합니다.
4. 전기 제어 시스템은 자동 방열을 위한 선풍기를 갖추고 있습니다. 필요하다면, 당신은 전기 제어 시스템의 서비스 수명을 보장하기 위해 수치 제어 에어컨을 선택할 수 있습니다.
5. 클램핑 노즐은 클램핑 기능을 수행하기 위해 반복해서 간섭 영역에 들어갈 수 있습니다.
6. 반대 구김 플레이트와 보조 시트.
7. 그것은 프로그램 가능한 이른 핵심의 기능을 가지고 있습니다와 함께 끌어당긴.
8. 적절한 재료 : 스퀘어 튜브, 라운드 튜브와 직사각형 관, 탄소강 배관, 스테인리스강관, 구리관, 알루니늄 파이프와 다른 사람.
주요 기술적인 매개 변수 :
| 기계 유형 | SB-50CNC-2A-2S |
| 최대 굴곡성 탄소 파이프를 위한 Ｒ는 다음과 같습니다 :1.5D |
Ф50.8*2.0t |
| 최대 굴곡성 Ｒ는 s.s 파이프를 위해 있습니다 1.5D |
Ф44.5*2.2t |
| 굽힘을 위한 맥스 반지름 | 250 밀리미터 |
| 최대 공급 타격 | 2400 밀리미터 |
| 맥스는 낚습니다 굽힘 |
190' |
| 밴딩 공정 모든 파이프를 위해 |
16g 경매 |
| 동작 속도 / 벤딩 속도 | 맥스. 40 '/ Ｓ |
| 회전관 속도 | 맥스. 270 '/ Ｓ |
| 공급속도 | 맥스. 900mm/ Ｓ |
| 정확도 굽힘 각 | ±0.15 ' |
| 회전 각도 정확도 | ±0.1 ' |
| 피딩하는 길이 | ±0.1mm |
| 자료 입력 모드 | 작동 값 (Y.B.C) |
| 기름 압력 | 14mpa |
| 회전자 서보 모터 | 400W |
| 서보 모터를 공급하기 | 1KW |
| 메인 모터 힘 |
7.5 kw |
| 중량 | 2400 킬로그램 |
| 사이즈(MM) | 4600*850*1150 |
관곡 샘플
