| 상품 이름: | 6X1600mm 강철은 슬리팅 레벨링과 결합된 라인, 슬리팅을 직류 전기로 자극되게 자르는 것, 탄소, 스테인리스강 코일을 똘똘 감습니다 | 애플리케이션: | 레벨링, 확정 길이 절단되고 자르는 강철 코일을 길게 벤 시트 금속 처리 |
|---|---|---|---|
| 코일 소재: | 탄소 강철 코일, 스테인리스강 코일, 알루미늄 코일 | 원료: | 탄소강, 아연 도금 강판, 스테인레스 강 |
| 재료 코일 두께: | 1-6mm ; 2-8mm ; 3-12mm | 코일 중량 (T): | 30 톤 |
| 디코일러: | 수력, 양두 | 폭: | 800~2200mm |
| 슬리팅 속도: | 0-50m/min | 레벨링과 커팅 스피드: | 0-28m/min |
| 민. 슬리팅 폭: | 25 밀리미터 ; 100 밀리미터 | 틈새선의 위: | 5일부터 30일까지 라인 |
| 터치 스크린: | 뷰니에프 또는 지멘스 | 제어 시스템: | 지멘스 또는 옴론 PLC, |
| 인베테르: | 파카, 유로썸, 지멘스 | 전체 정격 전력: | 300 kw - 1050 kw |
| 전압: | 220V/380V/415V/600V, 50HZ/60HZ,3Ph | 작동 높이: | 600 밀리미터 - 800 밀리미터 |
| 칼 축 지름: | dia. 320 밀리미터 | 나이프 재료: | H13K |
| 색: | 푸른, 하얀 또는 주문 제작됩니다 | 점유 면적: | 38x12M ; 56x12M |
| 담보: | 12개월 | 애프터 서비스는 제공되었습니다: | 해외로 기계류를 서비스할 수 있는 엔지니어들, 비디오 기술 지원 |
| 이름: | HR 강철 코일은 길이 기계에 길이 선, 자동의 작은 슬리팅 머신, 강철 코일 슬리팅과 절단에 잘렸습니다 | ||
| 하이 라이트: | 디코일링 기계는 길이에 잘렸습니다,디코일링 기계 코일을 평평하게 하는 것 길이 선에 잘렸습니다,코일은 트랜스 엷은 조각 모양을 위한 길이 선에 잘렸습니다 |
||

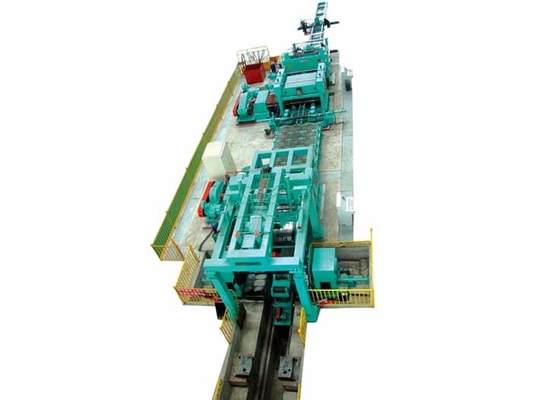

그렇게 하기 위한 열연코일 언코일링 슬리팅 레벨링 감축 - 적층된 길이 절단은 생산 라인을 결합시켰습니다
성능과 특징 :
이 복합적 생산 라인은 그것이 철골 구조물, H 빔, 자동차 보의 제조업, 관 용접, 강타한 성인상, 기타 등등에 쓸 재료를 생산하기 위해 강철 코일을 필요한 장광으로 절단하여를 위해 사용되는 언코일러, 공급 장치, 위기, 프리 -균등기, 스크랩 시어, 교환되는 두배 슬리터, 고철 코일러, 좋은 균등기, 전단, 스택커, 언코일러, 등등으로 구성됩니다.
고도의 자동화, 단순 작동에 따르고 믿을 만한 틈새선 PLC 통제, 인간-기계 인터페이스.
그것은 스테인레스 강, 탄소강, 철, 알루미늄, 직류 전기로 자극된 테이프, 구리와 다른 재료의 금속 코일을 처리하는데 사용될 수 있습니다. 그것은 넓게 용접 파이프, 자동차, 시계, 금속성 건축물 물질, 산업 설비와 다른 필드에서 사용됩니다.
과학 기술적인 프로세스 :
절차 유동화,
프로세서 플로우 : 길이 ━ 크로스 컷팅 ━ 블랭킹 ━ 방전용 ━ 설명서 포장에 머리 전단기 ━ 인수 작업대 ━ 안내 ━ 슬리팅 (두배 블레이드 자리)을 ━ 테이크-업 모서리 와이어 ━ 프리 분리와 줄인 보도 자료 메커니즘 ━ 전이표 ━ 안내 ━ 레벨링 ━으로 잘라주는 공급 ━ 언코일링 ━ 레코드 리드 ━ 클램핑 초기 수정 ━ 거친 leveling━.
SLC-(1-6)x1600mm의 주요 기술적인 매개 변수,
| 1. | 재료 |
뜨거운 굴려진 탄소강 σb≤460MPa σs≤235MPa |
| 2. | 강 두께 | 1mm~6mm |
| 3. | 강철 폭 | 800~1600mm |
| 4. | 코일 O.D | 800~2000mm |
| 5. | 코일 I.D | Φ508━Φ610mm━Φ760mm |
| 6. | 강철 코일 중량 | 30T |
| 7. | 칼 축 지름 | Φ320mm ; |
| 8. | 블레이드 견고성 | HRC56' -59' |
| 9. | 블레이드 상술 |
Φ320mm×φ480mm×10mm Φ320mm×φ480mm×20mm |
| 10. | 칼날재 | H13K |
| 11. | 슬릿 양 |
6mm/ 24 스트립 5mm/ 30 스트립 4mm/ 35 스트립 3mm/ 40 스트립 |
| 12. | 롤러 지름을 똑바르게 하기 | Φ160mm |
| 13. | 롤러 거리를 똑바르게 하기 | Φ188mm |
| 14. | 확정 길이 절단 스케이프 | 2000 밀리미터 - 6100 밀리미터 |
| 15. | 슬리팅 폭 정확성 | ±0.1mm |
| 16. | 길이 정확성을 줄이기 | ±1.5mm |
| 17. | 비스듬한 정확성 | ±1.5mm |
| 18. | 민. 슬리팅 폭 | 25 밀리미터 |
| 19. | 슬리팅 속도 | 0-50m/min |
| 20. | 레벨링 속도 | 0-28m/min |
| 21. | 맥스. 슬리팅 두께 | 6 밀리미터 |
| 22. | 스크랩 실패 폭 | 플레이트 두께의 ≥1.5times |
| 23. | 작업 테이블의 높이 | 800 밀리미터 |
| 24. | 힘 | 380V/50HZ/3ph |
기술적인 매개 변수 :
| 모델 | 3-12x2200mm | 4-16x2200mm | 5-20x2200mm |
| 두께 (강종 Q235를 기반으로) | 3-12mm | 4-16mm | 5-20mm |
| 폭 | 900-2200mm | 900-2000mm | 900-2200mm |
| 코일 중량 | 35T | 35T | 35T |
| 마무리 위드트 | ≥80mm | ≥100mm | ≥150mm |
| 슬리팅 스트립 | ≤7 | ≤5 | ≤3 |
| 개정 속도 | 0-30m/min | 0-25m/min | 0-20m/min |
| 점유 면적 | 48x11m | 50x11m | 56x11m |
| 힘 | 630 kw | 820 kw | 1050 kw |
라인의 주성분 :
| 부정 | 이름 | 양 |
| 1. | 비디오형 저장 플랫폼 | 2 유닛 |
| 2. | 유압 공급 손수레 | 1 유닛 |
| 3. | 수력 양두 언코일러 | 1 쌍 |
| 4. | 액압 프레스 위기와 거친 레벨링 장치 | 1 유닛 |
| 5. | (플레이트 머리를 줄이는) 유압 절단기 | 1 유닛 |
| 6. | 전이표 1 | 1 유닛 |
| 7. | 수력 안내 메카니즘 1 | 1 유닛 |
| 8. | 슬리터 (두배 슬리터 교환) | 2 유닛 |
| 9. | 수력 스크랩 실패 | 2 유닛 |
| 10. | 프리 분리와 보도 자료 메커니즘 | 1 유닛 |
| 11. | 변화 표 2 | 1 유닛 |
| 12. | 수력 가이딩 메커니즘 2 | 1 유닛 |
| 13. | 교정기 (평등주의자) | 1 유닛 |
| 14. | 길이 메커니즘에 줄여집니다 | 1 유닛 |
| 15. | 유압 절단기 8x2000mm | 1 유닛 |
| 16. | 수력 x형 리프팅 플랫폼 | 1 유닛 |
| 17. | 왼쪽으로 / 곧바로 방출은 연단에서 연설합니다 | 2 유닛 |
| 18. | 유압 시스템 | 1개 세트 |
| 19. | 공압 계통 | 1개 세트 |
| 20. | 전기적인 제어 시스템 | 1개 세트 |
