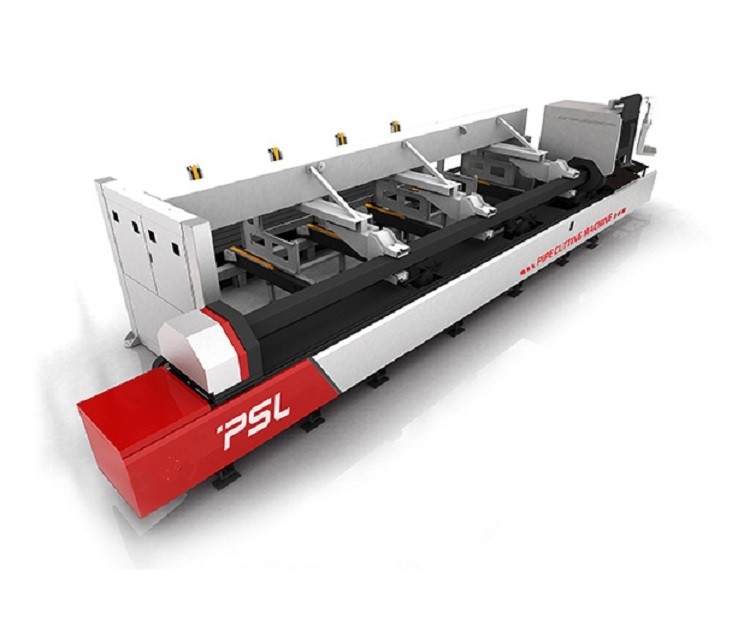

우드 합금을 위한 2000w 3000w 튜브상 성형품 Cnc 래이저 커팅 머신

자동 로딩 조종자와 프로필 금속전공관 / 파이프 CNC 섬유 래이저 커팅 머신





튜브 래이저 커팅 머신에 대한 기술,



튜브 래이저 커팅 머신은 광학적이고 기계적이고 전기적 기술을 레이저 기술, 컴퓨터 제어 기술과 고성능 CNC 레이저 전원 시스템을 채택하는 단일 기계로 통합시킵니다.



이 튜브 래이저 커팅 머신은 고속도와 효율과 모든 종류의 튜브 / 파이프 금속을 처리할 수 있습니다. 잘릴 수 있는 파이프의 최대 크기는 두께 12-14mm, 키 6000 밀리미터 -9000mm으로 둥근 파이프 Ф220mm, 사각 파이프 160mmx160mm입니다. 제품은 고급 품질 표면가공도, 작은 절단 폭과 작은 열 효과와 스무스 에지를 가지고 있을 것입니다. 기계는 특히 금속 파이프를 줄이는데 적합합니다.





기능과 기능의 부분,

• 고강도 기계 본체, 긴 기계의 삶.

• 전체 공기 회전 클램프, 원 콜 센터링, 높은 클램프 고속.

• 변하기 쉬운 지름 지원 시스템이 보조장치 로딩과 지원을 실현할 수 있고 정확도를 줄여 증가할 수 있습니다.

• 실제적 시간 오프셋 보상 기능, 편리한 파이프 클램프, 파이프 펀치 절단의 고정밀도.

• 제어 소프트웨어, 고급 품질 모따기를 줄이는 코너.

• 선택적 3D 보금자리 소프트웨어가 각도 철과 채널 철과 다른 파이프를 줄일 수 있습니다.

• 어떠한 각도도 잘려 회피하는 선택적 용접 비드 기능 시험, 웰드 빔.





튜브 레이저 절단기의 구성,



1)  레이저 소스 : 섬유 레이저원 IPG / 레이퀴스 3000W



2)  레이툴스 / WSX / 프레치테크 광섬유이 레이저 절단 헤드 (오토 포커스 레이저 헤드)

레이저 절단 헤드는 최소 절삭갭 0.2 밀리미터로 QBH 섬유 출력 커넥터, 특별한 광학렌즈, 봉인한 정확한 초점 조절 장치와 빠른 능력 변환기로 설비되는 독일 기술을 채택하며, 그것이 커팅 스피드를 올리고 가스 소비를 줄일 수 있습니다.





3) 기계 공구

기계는 가교 구조를 채택합니다, 보와 베드가고 정밀도, 좋은 강성, 원활한 운영과 단일 공정에 있습니다.



기계 베이스 : 기지가 전문적 용접을 통하여, 고급 품질 용접관과 프레임 구조를 사용한다고, 이차적 시효 처리, 큰 정확한 받침대 제분기, 정밀 기계가공, 이러한 설계와 처리 방법은 기계의 우수한 충격 저항, 고강도와 안정을 보장합니다.



슬래그 제거 시스템 : 블랭킹 수집기는 침대의 하부에 배열되며, 그것이 낭비를 제거하고 절단 동안 적은 부분을 수집할 수 있습니다.



먼지 제거 시스템 : 작업 플랫폼은 먼지와 배기 가스를 제거하기 위해 집진 디자인을 사용합니다.



4) 통신 방식

레이저 절단기는 기계의 고속도,고 정밀도와 높은 신뢰도를 보증하기 위해, 받침대 두배 구동 구조와 높은 습기를 주는 머신 툴 베드, 수입된 교류 서보 시스템과 드라이버 시스템, 수입된 기어와 랙 전송, 안내를 위한 리니어 가이드 트랙을 채택합니다.



5)  제어 시스템

섬유 레이저 벌채종은 레이저 절단 과정, 법정축적 배치 기능과 레이저 처리 공정 제어를 포함합니다. 그것은 인발 공정, 지는 매개 변수, 사용자 정의 절단 과정 편집, 스톡 레이아웃, 경로 선정, 시뮬레이션과 절단 조작을 주로 가지고 있습니다. 커팅력은 커팅 스피드로 조절될 수 있습니다. 안에 개별적 당기기와 당겨 꺼내다 속도는 설정될 수 있습니다. 그것은 또한 물질 과정 도서관을 가지고 있으며, 그것이 동일 재료를 위해 모두에게 공정 파라미터를 덜어줄 수 있습니다.



6)  자동 공기 클램프 시스템

■ 무선 휴대장치 제어함, 느슨한 클램프 갈고리 발톱 원 콜과 클램프.

■ 2는 줄인 소형이 내보낼 때 더 높은 정확도로 롤러, 더 잘 분산된 고정력을 쌓아 올립니다.

■ 공기 클램프, 크고 안정적 견제부대, 파이프는 헐거워지고 미끄러지지 않습니다.

■ 220 밀리미터 전체 공기 클램프, 전체 공기 클램프는 작동하도록 쉬운 갈고리 발톱을 바꿀 필요가 없습니다.

■ 두배로 자동 센터링 클램프, 고속은 사각형과 달걀 모양 파이프를 위해 고정시킵니다. 이상 형태 파이프는 특별한 클램프 갈고리 발톱을 필요로 합니다.



7)  적신호 표시 시스템

동축 적신호는 그것을 광 시스템을 조정하도록 단순하고 작업 지점을 사실로 상정하도록 더 정확하게 하기 위해 지표로서 사용됩니다.



8) 냉각 시스템

수냉식 시스템은 설비되고 온도가 나타낼 수 있습니다. 수냉식 시스템은 온도가 사전 설정값과 온도가 사전 설정값보다 낮을 때 자동적으로 일하는 정지 보다 더 높을 때 자동적으로 일하기 시작할 것입니다.



9) 배기팬

원심형 송풍기는 좋은 작업 환경을 유지하기 위해 황사를 이동하고 피해를 인력 안전과 장비로 줄입니다.



10) 회전 클램프

회전 클램프는 두께 12 밀리미터로 최대치 보유 둥근 파이프 Ф20mm-Ф220mm, 사각 파이프 20mmx20mm- 160mmx160mm 할 수있는 길이 6000 밀리미터. 장치를 지원하는 재료는 일하기 위해 오랫동안 안정적인 채로 유지할 수 있습니다.







주요 기술 매개 변수,



머신명		CNC 섬유 레이저 관 절단기
모델		CF6000220AL-3000W
레이저의 전원		2000w
레이저 소스		맥스 / RAYCUS / IPG
레이저 파장		1070nm
튜브 벽 두께를 줄이는 격언	탄소 강철(O2)	12mm-14mm
	녹슬지 않는 강철(N2)	6mm-8mm
	알루미늄 박판	5mm-6mm
	진유판	3 밀리미터

최소 초과물	150 밀리미터
파이프 클램핑 방식	자동장치
파이프 피딩하는 모드	자동장치
신탁 통치 방식	자동장치
적당한 파이프재	라운드 튜브 스퀘어 튜브 직사각형 관
둥근 파이프의 절삭 범위	D20mm - D220mm
사각 파이프의 절삭 범위	20x20mm - 160x160mm
격언 커팅 스피드	(재료에 따르면) 100m / 분
맥스. 가속	1.0G
지원받는 그래픽 형식	CAD,CorelDraw 소프트웨어, 데이터 교환 방식 / DWG / 전력선을 이용한 통신
x 축 진행	0-6000mm
Y 축 진행	0-450mm

Z 축 진행	200 밀리미터
재배치의 정확도	±0.03mm/m
위치 X/Y 주축의 정확도	±0.05mm/m
기계의 전력	350V-420V/50Hz
중량의 기계	5500 킬로그램
차원	9800x1400x2400mm
