| 맥스. 두께를 펀칭하기: | 28 밀리미터 | 이름: | 프로파일스 처리, 펀치 시어링 머신, 강철 철공 기계 |
|---|---|---|---|
| Max. 최대 punching diameter 펀칭 직경: | 38 밀리미터 | 펀칭의 목구성: | 600 밀리미터 |
| 타입: | Q35Y-30-160T, 철공, 수력 펀칭 & 전단 장치 | 전압: | 380V,50HZ는 특화했습니다 |
| 상태: | 새롭습니다 | 애플리케이션: | 금속 판 스탬핑, 홈형 강, 도면 철강, 금속 시트법 |
| 차원(l*w*h): | 2600x1050x2450mm | 용법: | 구조, 금속 판 펀칭 절단 굽힘을 구축하기 |
| 중량: | 6500 킬로그램 | 기능: | 금속품에 날인하면서, 강철 금속 펀칭 홀, 전단 철공은 플레이트 펀칭과 시어링을 도둑질합니다 |
| 색: | 회색 - 주문형인 흑인들 + 빨강, 인리 하얗습니다, | 키워드: | 대장장이, 수력 철공 기계, 금속 판 시어링 |
| 보증: | 2년이요 | 전원: | 수력이고 전기입니다 |
| 애프터 서비스는 제공되었습니다: | 비디오 기술 지원, 온라인 지원 | 타발력: | 160T |
| 인증: | CE ISO | 전원(w): | 15 KW |
| 맥스. 두께를 줄이기: | 연강, 탄소강 30x355mm | ||
| 하이 라이트: | 수력 대장장이 PSL,수력 펀칭과 기계 PSL을 줄이는 것,수력 펀치와 전단기 기계 PSL |
||

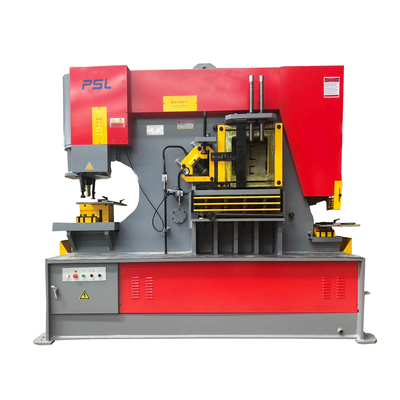

Q35Y-30-160T 프로필 철공 수력 통일된 펀칭 & 전단 장치
다중 기능을 특징으로 하는 Q35Y 시리즈 산업 등급 수력 철공,
다음을 포함하여 : 둥근 봉, 각봉, 직사각형 홀 펀칭 ; 강철판, 평형 봉강, 앵글 스틸, C 채널, 아이빔 펀칭 ; 강 판 구부림 ; 올리고 구부러지면서, 강철 시어링을 움직이세요 ; 플랫, 라운드, 각봉, C 채널, 아이빔, t-바 시어링 / 절단 ; 각 굽힘과 파이프 노칭.
수력 철공은 다음과 함께 표준으로 됩니다 :
베이스 테이블, 안전 가드들을 펀칭하고 더 많으면서, 퀵-거래소 커플링 너트 & 소매, 일치는 정지로 스케일, 게이징 테이블로 무장합니다. 그것의 다기능으로, Q35Y 시리즈 수력 철공은 상대 기계 사이에 당신의 일차선택입니다. 게다가, 모든 성분은 있습니다 안전, 기능, 역량과 정비의 문제에서 최고 품질의.
우리의 수력 철공은 가장 진보 기술을 통해 설계되고, 용이한 작동, 저소모와 낮은 유지보수 비용의 장점을 가지고 있습니다.
수력 철공의 선택적 세공
자동 장악 체제 :
자동 장악 체제는 앵글 스틸 시어링과 플레이트 전단 가공 자리에서 설정한다고 선택할 수 있습니다. 덧붙여, 거치대들은 시간을 아끼기 위해 공작물의 위치를 고정되고 일 효율을 향상시킬 것입니다.
온도 냉각 시스템 :
수력 철공 기계가 일하고 있을 때, 당신은 윤활유통로의 온도로 감시 스크린을 읽어줄 수 있습니다. 만약 오일 온도가 디폴트 구성인 55 도 보다 더 높아지면, 안쪽 냉각 시스템이 유압 시스템을 보호하기 위해 오일 온도를 감소시키기 위해 자동적으로 운영할 것입니다.
수력 철공의 주요 표준 특성 성분 :
1. 전기 부품은 쉐나이더 브랜드입니다.
2. 전문적으로 설계된 설계 라멘 구조.
3. 진동을 제거하기 위한고 정밀도 강도와 강성과 강철 용접들.
4. 철공 철골 Q235 = 미국 표준 철골 A306 GR55.
5. 펀치와 블레이드의 5개 세트는 기계에 설치되었습니다.
6. 일본인 옴론에 의한 타이머 계전기.
7. 일본인 NOK에 의한 오일 실.
8. 더 오래간 피스톤펌프를 위한 대만에 의한 O-링과 밸브.
9. 렉스로스 독일에 의한 유압 시스템.
10. 지멘스까지 메인 모터
11. 오일 펌프는 내부 기어 펌프 햇빛이 찬란한 브랜드입니다.
12. 듀얼 독립적 유압 실린더
13. 듀얼 발 스위치는 개별적으로 작업을 제어했습니다
14. 쉬운 조정할 수 있는 타격은 통치자로 통제합니다
15. 양쪽 유압 실린더 위의 지표
16. 어떠한 바람직한 위치에도 위치할 수 있는 움직일 수 있는 작업등
17. 과부하 방지 시스템과 유압 시스템
18. 긴급 안보 스톱 스위치
19. 통치자 가이드와 큰 펀칭 테이블
20. 더 큰 통치자 가이드와 노칭 테이블
21. 통치자 가이드와 큰 평평한 시어링 테이블
22. 가장 중요한 손쉬운 유지보수
조립,
1. 주형을 펀칭하는 라운드 홀의 5개 세트
2. 블레이드를 줄이는 일련의 앵글 스틸
3. 일련의 스퀘어와 둥근 봉이 블레이드를 줄입니다
4. 블레이드를 깎는 일련의 평철
5. 일련의 노칭 블레이드.
다른 곰팡이와 블레이드는 덧붙여 주문되고 지불됩니다.
기능은 나무에 오릅니다,
주요 기술적인 매개 변수,
| 모델 |
Q35Y -16 |
Q35Y -20 |
Q35Y -25 |
Q35Y -30 |
Q35Y -40 |
Q35Y -50 |
|
|
처리 능력 (나트) |
600 | 900 | 1200 | 1600 | 2000 | 2500 | |
|
재료 인장 강도 (Mpa) |
≤450 | ≤450 | ≤450 | ≤450 | ≤450 | ≤450 | |
|
램 스트로크 (밀리미터) |
80 | 80 | 80 | 80 | 100 | 100 | |
|
수 타격의 (times/min)(mm) |
11-20 | 12-20 | 8-18 | 6-16 | 6-16 | 6-12 | |
|
흡입구 깊이 (밀리미터) |
300 | 355 | 400 | 600 | 530 | 600 | |
| 전단 각도 | 7' | 8' | 8' | 8' | 8' | 8' | |
|
그녀를 평탄화하세요 aring |
맥스 시어링 능력 (thickness* 폭)(MM) |
16×250 | 20×330 | 25×330 | 30×335 | 40×335 | 50×300 |
| 8×400 | 10×480 | 16×600 | 20×600 | 30×600 | 30×750 | ||
|
그녀를 방해하세요 aring |
스퀘어 바 (밀리미터) |
40×40 | 50x50 | 50×50 | 55×55 | 60×60 | 65×65 |
|
라운드 바 (밀리미터) |
45 | 50 | 60 | 65 | 70 | 80 | |
|
에이치 빔 (밀리미터) |
100×100 | 120×120 | 175×175 | 200×200 | 250×250 | ||
|
C 채널 (밀리미터) |
120× 53×5.5 |
160× 63×6.5 |
200× 75×9 |
280× 86×11.5 |
300x 89x11.5 |
320x 92x12 |
|
|
아이빔 (밀리미터) |
120× 74×5 |
160× 88×6 |
200× 75×9 |
280× 124×10.5 |
300x 130x13 |
320x 130x13 |
|
| 각 시어링 |
90' 시어링 (밀리미터) |
120× 120× 12 |
140× 140× 12 |
160× 160× 14 |
180× 180× 16 |
200× 200× 16 |
200× 200× 18 |
|
45' 시어링 (밀리미터) |
60× 60×8 |
70× 70×10 |
60× 60×7 |
80× 80×8 |
80× 80×10 |
100× 100×12 |
|
| 홀 펀칭 |
최대 지름 펀칭의 (밀리미터) |
ф25 | ф30 | ф35 | ф38 | ф40 | ф45 |
|
펀칭 두께 (밀리미터) |
16 | 20 | 25 | 28 | 35 | 40 | |
| 모터(KW) | 5.5 | 7.5 | 11 | 15 | 18.5 | 18.5 | |
|
차원 (밀리미터) |
1740× 810× 1830 |
1950× 900× 1950 |
2355× 960× 2100 |
2800× 1050× 2450 |
2900× 1110×2500 |
3200× 1440×2500 |
|
|
|
|||||||
곰팡이와 블레이드,
