제품 상세 정보:
결제 및 배송 조건:
|
| 타입: | Q35Y, 수력 합병된 펀칭 & 전단 장치 | 상태: | 새롭습니다 |
|---|---|---|---|
| 애플리케이션: | 금속 판 스탬핑, 홈형 강, 메탈 공정 | 용법: | 구조, 금속 판 펀칭 절단 굽힘을 구축하기 |
| 키워드: | 대장장이, 수력 철공 기계, 금속 시어링 철공 | 기능: | 금속품에 날인하면서, 강철 금속 펀칭 홀, 전단 철공은 펀칭과 시어링을 도둑질합니다 |
| 전원: | 수력이고 전기입니다 | 전원(w): | 5.5 KW |
| 맥스. 두께를 줄이기: | 연강, 탄소강 16 밀리미터 | 맥스. 지름을 펀칭하기: | 25 밀리미터 |
| 최대. 두께를 펀칭하기: | 16 밀리미터 | 차원(l*w*h): | 1740x800x1830mm |
| 중량: | 1600 킬로그램 | 전압: | 맞춤화되는 380V |
| 색: | 주문형, 회색빛이고 흑인들, 인리 하얗습니다 | 인증: | CE ISO |
| 보증: | 2년이요 | 애프터 서비스는 제공되었습니다: | 비디오 기술 지원, 온라인 지원 |
| 하이 라이트: | Q35y-16 수력 철공은 기계화합니다,철공 60t명,60명의 톤 철공 |
||

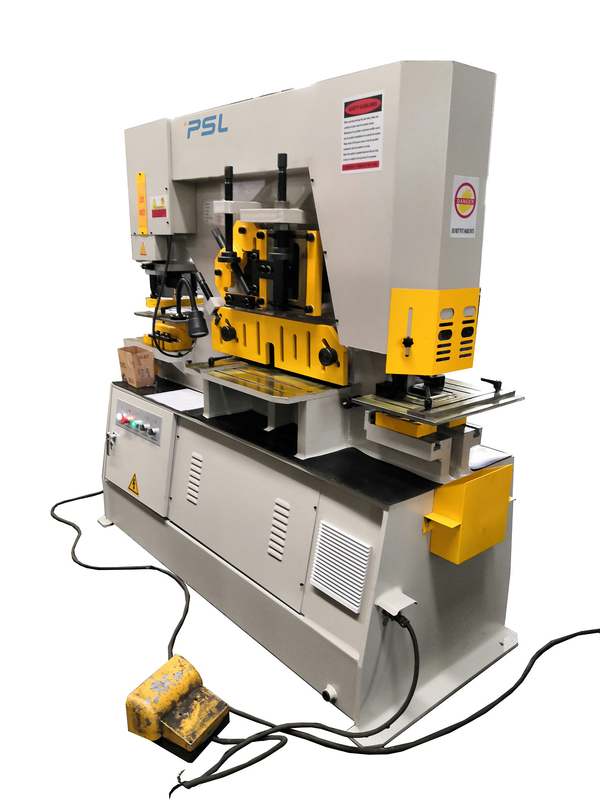

Q35Y 수력이 합병되 펀칭과 시어링 철공 기계
기계의 성능,
기능은 나무에 오릅니다,
조립,
1. 펀치와 다이의 전체 범위는 다양한 펀칭 필요성이 가능합니다.
2. 빠른 펀치 세공 변화를 위한 급속한 변화 고정 너트 시스템.
3. 가시성, 안전성과 사용의 편리함을 위한 생각 깊게 계획된 스트리퍼.
곰팡이와 블레이드의 다음과 같은 9개 세트는 기계에 설치됩니다 :
1. 라운드 홀 펀칭의 5개 세트는 죽습니다
2. 블레이드를 줄이는 일련의 앵글 스틸
3. 일련의 스퀘어와 둥근 봉이 블레이드를 줄입니다
4. 블레이드를 깎는 일련의 평철
5. 일련의 노칭 블레이드.
다른 곰팡이와 블레이드는 덧붙여 주문되고 지불됩니다.
주요 기술적인 매개 변수
| 모델 |
Q35Y -16 |
Q35Y -20 |
Q35Y -25 |
Q35Y -30 |
Q35Y -40 |
Q35Y -50 |
|
|
처리 능력 (나트) |
600 | 900 | 1200 | 1600 | 2000 | 2500 | |
|
재료 인장 강도 (Mpa) |
≤450 | ≤450 | ≤450 | ≤450 | ≤450 | ≤450 | |
|
램 스트로크 (밀리미터) |
80 | 80 | 80 | 80 | 100 | 100 | |
|
수 타격의 (times/min)(mm) |
11-20 | 12-20 | 8-18 | 6-16 | 6-16 | 6-12 | |
|
흡입구 깊이 (밀리미터) |
300 | 355 | 400 | 600 | 530 | 600 | |
| 전단 각도 | 7' | 8' | 8' | 8' | 8' | 8' | |
|
그녀를 평탄화하세요 aring |
맥스 시어링 능력 (thickness* 폭)(MM) |
16×250 | 20×330 | 25×330 | 30×335 | 40×335 | 50×300 |
| 8×400 | 10×480 | 16×600 | 20×600 | 30×600 | 30×750 | ||
|
그녀를 방해하세요 aring |
스퀘어 바 (밀리미터) |
40×40 | 50x50 | 50×50 | 55×55 | 60×60 | 65×65 |
|
라운드 바 (밀리미터) |
45 | 50 | 60 | 65 | 70 | 80 | |
|
에이치 빔 (밀리미터) |
100×100 | 120×120 | 175×175 | 200×200 | 250×250 | ||
|
C 채널 (밀리미터) |
120× 53×5.5 |
160× 63×6.5 |
200× 75×9 |
280× 86×11.5 |
300x 89x11.5 |
320x 92x12 |
|
|
아이빔 (밀리미터) |
120× 74×5 |
160× 88×6 |
200× 75×9 |
280× 124×10.5 |
300x 130x13 |
320x 130x13 |
|
| 각 시어링 |
90' 시어링 (밀리미터) |
120× 120× 12 |
140× 140× 12 |
160× 160× 14 |
180× 180× 16 |
200× 200× 16 |
200× 200× 18 |
|
45' 시어링 (밀리미터) |
60× 60×8 |
70× 70×10 |
60× 60×7 |
80× 80×8 |
80× 80×10 |
100× 100×12 |
|
| 홀 펀칭 |
최대 지름 펀칭의 (밀리미터) |
ф25 | ф30 | ф35 | ф38 | ф40 | ф45 |
|
펀칭 두께 (밀리미터) |
16 | 20 | 25 | 28 | 35 | 40 | |
| 모터(KW) | 5.5 | 7.5 | 11 | 15 | 18.5 | 18.5 | |
|
차원 (밀리미터) |
1740× 810× 1830 |
1950× 900× 1950 |
2355× 960× 2100 |
2800× 1050× 2450 |
2900× 1110×2500 |
3200× 1440×2500 |
|
|
|
|||||||
주형과 블레이드의 종류
