프레스기 기계적 고정 테이블 JH21 일련을 펀칭하는 전기 접속 박스

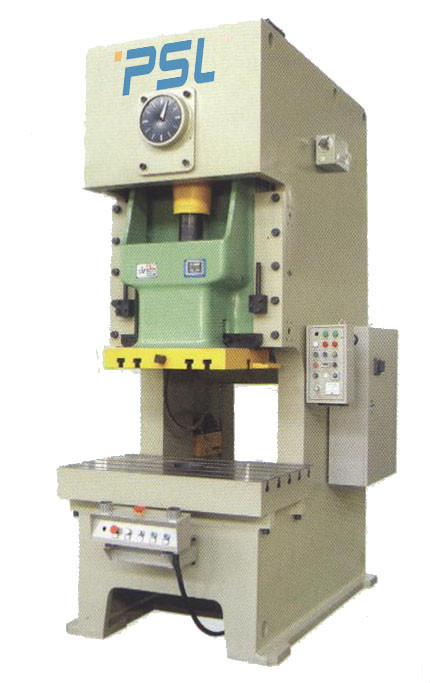

JH21 일련 C 프레임 고정 테이블 펀칭 프레스 장치

나. 구조에 대한 간략한 소개,

• 골조는 고강도, 합리적 구조와 아름다운 디자인을 가지고 있는 전체 강철판으로 용접되고 있습니다.

• 프레스는 수직 크랭크축 구조물을 채택합니다. 받침대의 거리는 짧고 크랭크가 엄격합니다.
• 프레스는 거의 수동적 불활동, 낮은 에너지 소모량, 위기와 브레이크의 믿을 만한 연결과 장기간 수명을 가지고 있는 저관성 합병된 건식 마찰 클러치와 브레이크도 채택하지 않습니다.
• 하락은 민첩하고 믿을 만한 활동과 액압식 과부하 방지 장치를 채택하는 전체 캐스트 형태 구성입니다. 과부담 뒤에, 그것은 한가한 시간을 줄이고 언론의 유용성을 향상시키기 위해 자동적으로 재설정할 수 있습니다. 헤르만으로부터 수입되는 고압 오일 실은 하락 고압 실린더에 설치됩니다.
• 닫긴 높이는 디지털 표시를 가지고 있는 전기 조정을 채택합니다. 그것의 디스플레이는 0.10 밀리미터입니다.
• 프레스는 6 면체 사각형을 채택하고 높은 이끄는 정확성과 안정된 정확성을 가지고 있는 수코양이를 늘입니다.
• 프레스는 두번째 타격을 감소시키는 공기 평형기를 가지고 있습니다. 언론의 동적 정확성을 향상시키는 것은 아무일 없이 순조롭습니다.
• 제어부분은 제어부분의 신뢰성을 보증하기 위해 효율적인 PLC를 채택합니다.
• 프레스는 이중 밸브를 채택하며, 그것이 위기의 안전을과 신뢰성을 보장할 수 있습니다.
• 프레스는 근접 스위치 (쉐나이더)에 결합된 캄식 조종 장치를 채택합니다. 그것은 360의' 사정 거리 안에 정확하게 신호를 보내고 기자의 신뢰성을 향상시키기 위해 다양한 행위의 표준과 보조장치 기계의 조화를 제어할 수 있습니다.
• 주요 언론은 자동차 공급 장치와 일치하고 실패에서 풀리기 위해 제품 라인을 자동차를 위해 편리한 출력 축을 운전하고 평평해지는 자동 공급을 선택할 수 있습니다
• 고객은 운영자를 보호하기 위해 라이트 커튼을 선택할 수 있습니다.(선택)
• 고객은 순수한 다이 쿠션을 선택할 수 있습니다. (선택)

게다가, 프레스는 단추와 풋 페달 스위치를 운영하는 두 손을 가지고 있으며, 그것이 연속적인, 한 개이고 인치 방식을 실현할 수 있습니다.

II.  JH21-200의 주요 상술,

3세. JH21 시리즈 기술적인 매개 변수,
